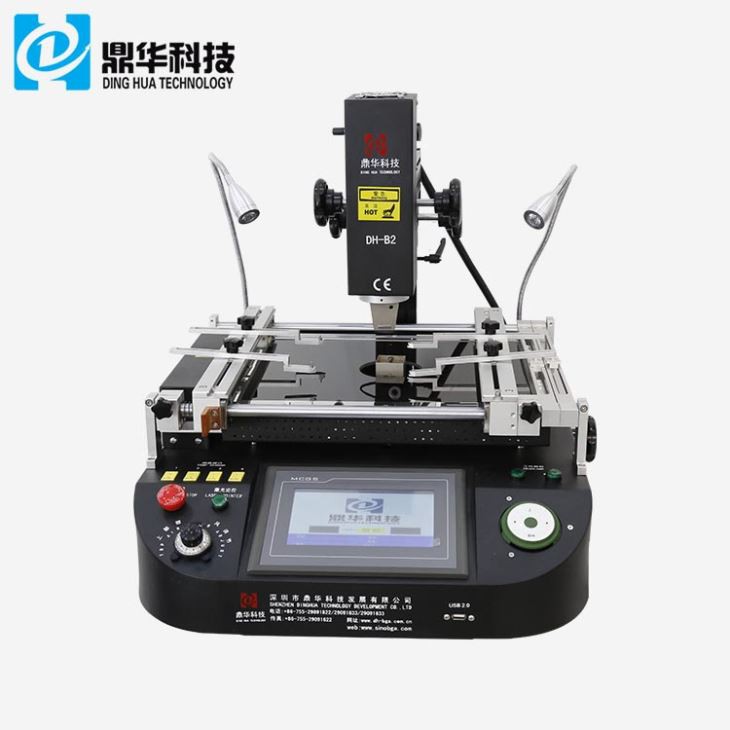

laserposisjon berøringsskjerm bga omarbeidingsmaskin
Opprinnelig utviklet av Shenzhen Dinghua Technology. DH-B2 er en perfekt løsning for BGA-rework. Det er en enkel, rask og rimelig teknikk for BGA-reballing i volumer som varierer fra noen få til flere tusen. Det store utvalget av tilgjengelige mønstre gjør DH-B2 BGA-rework-stasjonen til en attraktiv og fleksibel løsning for BGA-reballing-krav. Typiske bruksområder inkluderer reparasjon på brikkenivå og reballing av BGA-komponenter.
Beskrivelse
1. Produktfunksjoner til LaserPostionTojScreenBGA ReworkMsmerte
1. Unik design av tre varmeområder som opererer uavhengig for å kontrollere temperaturen mer nøyaktig.
2. Første / andre temperaturområder varmes uavhengig, noe som kan sette opp 8 stigende temperatursegmenter og 8
konstante temperatursegmenter å kontrollere. Den kan lagre 10 grupper med temperaturkurver samtidig.
3. Det tredje området bruker fjerninfrarød varmeovn for å forvarme og kontrollere temperaturen uavhengig, slik at PCB
kan forvarmes fullstendig under avloddeprosessen og den kan være fri for deformasjon.
4. Velg importert høypresisjon K-sensor og lukket sløyfe for å oppdage opp/ned-temperaturen nøyaktig.
2.Spesifikasjon of LaserPostionTojScreenBGA ReworkMsmerte
| Makt | 4800W |
| Toppvarmer | Varmluft 800W |
| Undervarmer | Varmluft 1200W, Infrarød 2700W |
| Strømforsyning | AC220V+10% 50160Hz |
| Dimensjon | L800*B900*H750 mm |
| Posisjonering | V-spor PCB-støtte, og med ekstern universalarmatur |
| Temperaturkontroll | K-type termoelement, lukket sløyfekontroll, uavhengig oppvarming |
| Temperaturnøyaktighet | ±2 grader |
| PCB størrelse | Maks450:500 mm.Min 20*20 mm |
| Finjustering av arbeidsbenken | ±15 mm fremover/bakover, ±15 mm høyre/venstre |
| BGAchip | 80 *80-1*1 mm |
| Minimum chip-avstand | 0.15 mm |
| Temp sensor | 4 (valgfritt) |
| Nettovekt | 36 kg |

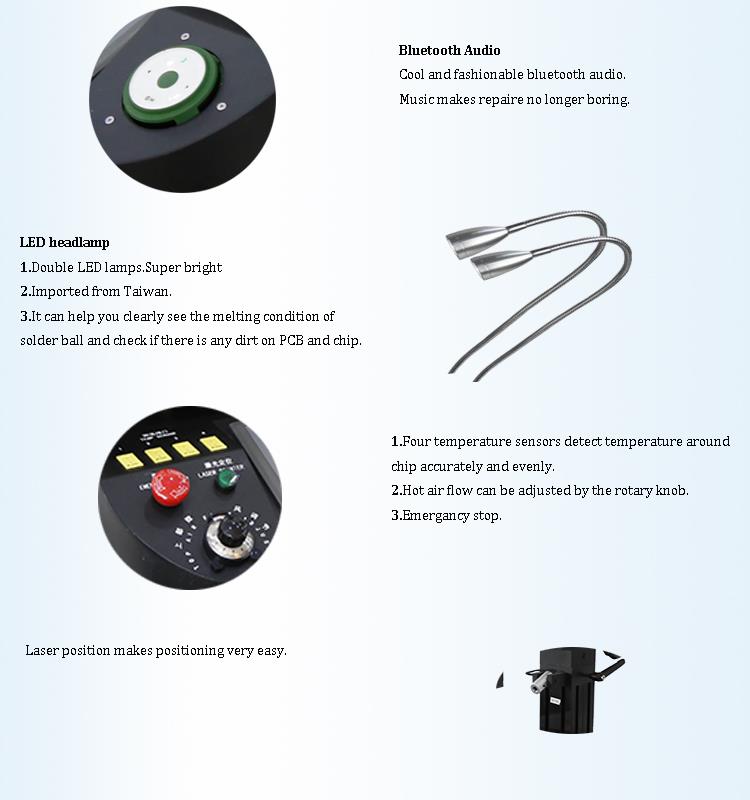

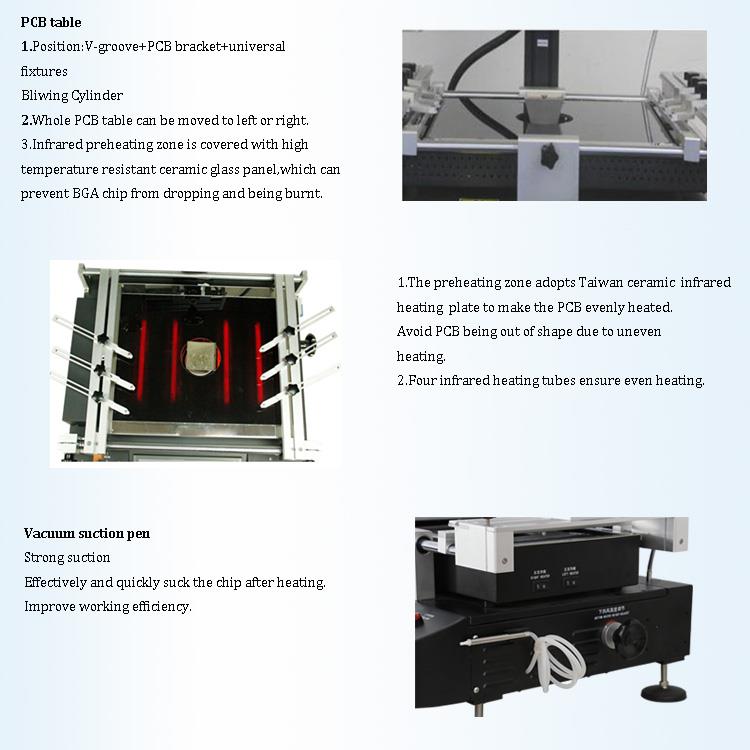

3.Detaljer of LaserPostionTojScreenBGA ReworkMsmerte
1. HD Touch-skjermgrensesnitt;
2. Tre uavhengige varmeovner ( varmluft og infrarød ) ;
3. Vakuumpenn;
4. Led hodelykt.

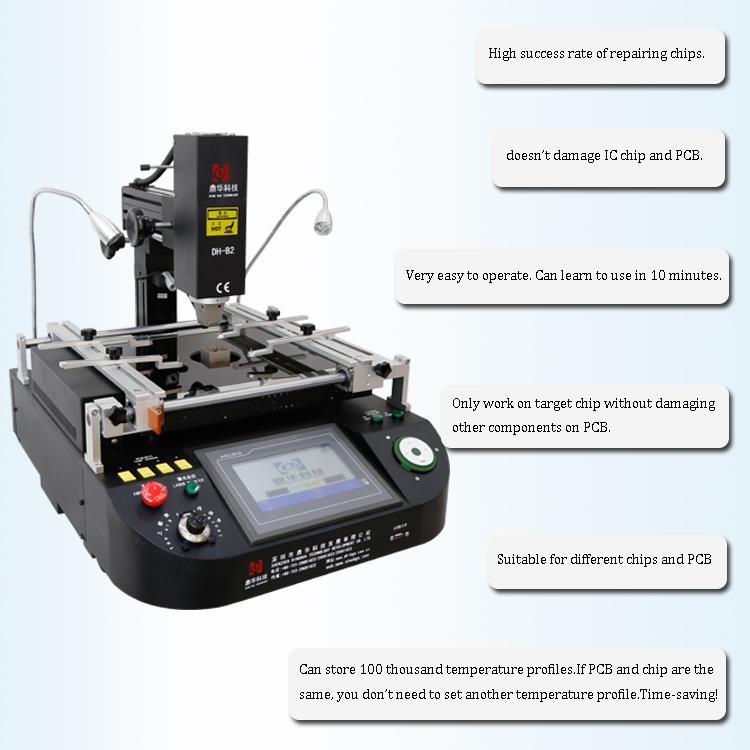

4.Hvorfor velge vårt LaserPostionTojScreenBGA ReworkMsmerter?
5.Sertifikat

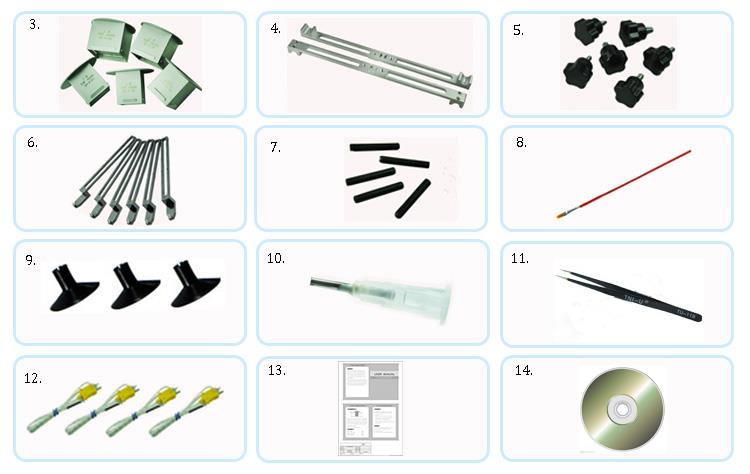

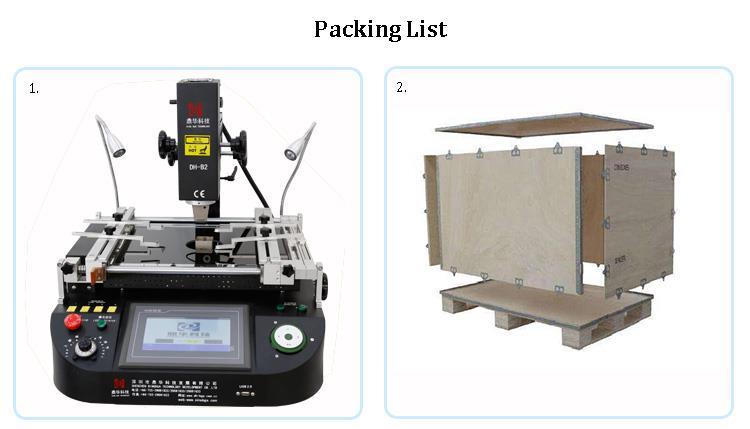

6.Pakking og forsendelse
7. Video av BGA omarbeidingsstasjon DH-B2:
8. Relatert kunnskap
Chip tørking generell prosess
- Vakuumpakket chips trenger ikke tørkes.
- Hvis den vakuumpakkede brikken er pakket ut og fuktighetsindikatorkortet i pakken viser et luftfuktighetsnivå på over 20 % RF, må baking utføres.
- Etter at vakuumemballasjen er pakket ut, må brikkene tørkes hvis de utsettes for luft i mer enn 72 timer.
- Ikke-vakuumpakkede IC-er som ennå ikke er i bruk eller ikke har blitt brukt av utviklere, må tørkes hvis de ikke allerede er tørre.
- Temperatur- og fuktighetsregulatoren til tørketrommelen bør settes til 10 %, og tørketiden bør være minst 48 timer. Den faktiske luftfuktigheten bør være mindre enn 20 %, noe som anses som normalt.
Chipbaking generell prosess
- Når forseglet, er komponentens holdbarhet desember (merk: dette kan referere til en bestemt måned eller en holdbarhetsvarighet, men det er uklart i originalteksten).
- Etter å ha åpnet den forseglede pakken, kan komponentene forbli i reflow-ovnen ved temperaturer under 30 grader og 60 % RF.
- Etter åpning av den forseglede pakken, hvis de ikke er i produksjon, bør komponentene umiddelbart lagres i en tørkeboks med fuktighet under 20 % RF.
- Baking er nødvendig i følgende tilfeller (gjelder materialer med fuktighetsnivå LEVER2 og høyere):
- Når pakken er åpnet, kontroller fuktighetsindikatorkortet ved romtemperatur. Hvis luftfuktigheten er over 20 %, er baking nødvendig.
- Hvis komponentene utelates etter åpning av pakken i en tid som overskrider grensene vist i tabellen og det ikke er noen komponenter som skal sveises.
- Dersom komponentene etter åpning av pakken ikke oppbevares i en tørr boks med mindre enn 20 % RF etter behov.
- Hvis komponentene er eldre enn ett år fra forseglingsdatoen.
5. Steketid:
- Stek i lavtemperaturovn ved 40 grader ± 5 grader (med luftfuktighet under 5 % RF) i 192 timer.
- Alternativt kan du bake i ovn på 125 grader ± 5 grader i 24 timer.
