2 Varmesoner Berøringsskjerm BGA Rework Machine

2 Varmesoner Berøringsskjerm BGA Rework Machine

Denne DH -200 er en liten IC -reparasjonsmaskin med automatisk topphode, og IR -forvarmingssone, også en berøringsskjerm

for tid og temperatur kontrollert nøyaktig. Brukt til iPhone, iPad,Huawei, Samsung mobiltelefon osv.

1. Produktfunksjoner for 2 varmesoner Berøringsskjerm BGA Rework Machine Den lille IC -omarbeidelsesmaskinens størrelser

1. Varm luft og infrarød sveiseteknologi
2. Varm luft og infrarød oppvarming kan forhindre IC -skader forårsaket av rask eller kontinuerlig oppvarming.
3. Lett å betjene; Brukeren kan bli dyktig etter en dag med trening.
4. Ingen sveiseverktøy er påkrevd; Den kan sveise chips opp til 50 mm.
5. Utstyrt med et 800w varmt smeltesystem, med et forvarmingsområde på 240 mm x 180mm.
6. Det påvirker ikke de smarte komponentene uten varm luft og er egnet for sveising av BGA, SMD, CSP, LGA, QFP, PLCC og BGA -reballing.
7. Det er egnet for en rekke BGA -komponenter for datamaskin-, notisbok og PlayStation, spesielt Northbridge og Southbridge -brikkesett.

2. Spesifikasjon av 2 varmesoner Berøringsskjerm BGA Rework Machine

3. Detaljer om 2 varmesoner Berøringsskjerm BGA Rework Machine

1.2 Uavhengige ovner (varmluft og infrarød);

2. HD Digital Display;

3. HD berøringsskjermgrensesnitt, PLC -kontroll;

4. LED -hodelykt;

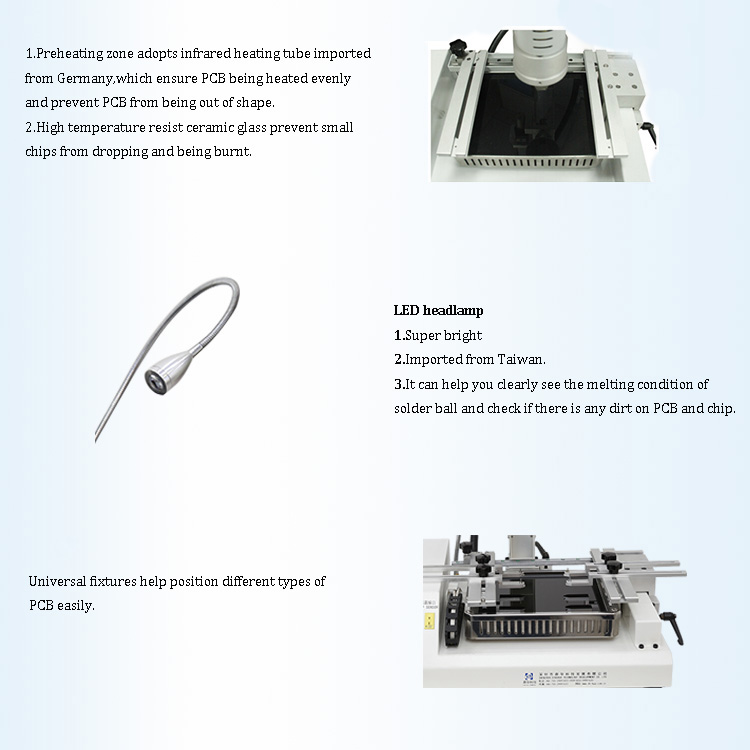

en. Forvarmingssonen, IR-karbonfiberoppvarming og glassskjoldet mot høy temperatur, som kan forhindre at små komponenter faller inn.

b. LED -lys, 10W kraft, lys og fleksibel.

c. 4 universelle inventar som kan brukes til andre PCB -er med uregelmessige former.

1. Justerbar avstand for PCB og dyse

2. Bevegelig PCB -arbeidsbenk og IR -forvarmet sone

3. topphode, automatisk heve opp eller avta ned

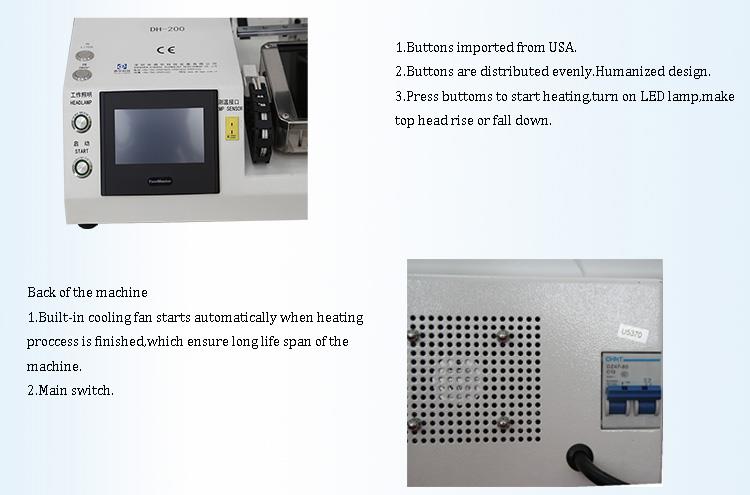

1. 4 knapper, hvorav to kontrollerer topphodets løfting og senking; enkel og effektiv.
2. Innebygd kjølevifte, som sikrer at IR-forvarming ikke overopphetes.

4.Hvorfor velger du vår 2- Oppvarmingssoner BerCreen BGA Rework Machine?

• Varmeapparatet er en kritisk faktor for en vellykket omarbeiding. Vi bruker en importert fra Taiwan eller Tyskland og gjennomfører strenge tester på hver enhet.
• Resultatet etter at desoldering er rent og perfekt, med PCB som forblir i ny tilstand.
• Hot luftdesign inkluderer minst ett hull og fire hakk på sine fire sider, noe som hjelper til med å forhindre overoppheting.

Bruk:BGA, PGA, QFN, PLCC, TSOP, PBGA, CPGA, IC, etc.

5. Sertifikat for 2 oppvarmingssoner Berøringsskjerm BGA Rework Machine

1. Mer enn 38 stk patenter og 100 avanserte teknologier innlagt av regjeringen.

2.Ce, IOS9001, og ROHS etc.

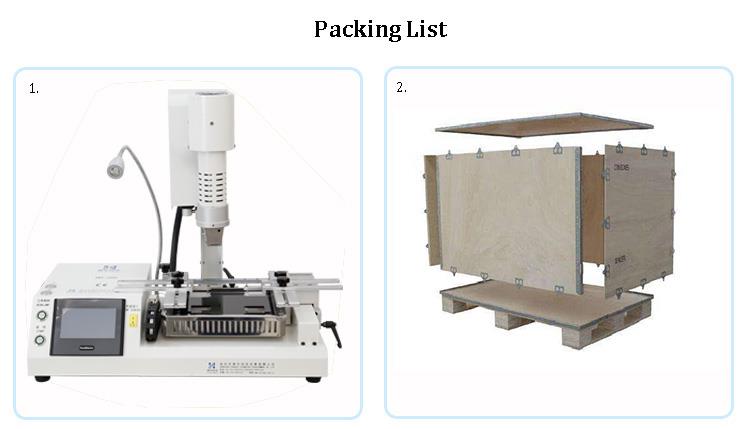

6. Pakking og forsendelse av 2 varmesoner Berøringsskjerm BGA Rework Machine

Tilbehøret til de to varmesonene berøringsskjerm BGA omarbeidingsmaskin

1. 6 stk universelle inventar
2. Skruer uten hoder
3. Børste
4. RUBBER SUCKERS
5. Vakuumpenn
6. Pinsett
7. Termoelement
8. Undervisning CD
9. Håndbok

7. Bruken av de 2 varmesoner berøringsskjerm BGA Rework Machine (DH -200)

Den komplette omarbeidssyklusen, inkludert forvarming, desoldering, lodding av komponenten og fjerning av gjenværende lodde, kan kreve bruk av et loddejern og omballing. Vi foreslår å bruke enuniversell sjablongPasser for mange forskjellige chips, en BGA -omarbeidingsstasjon, et lite loddejern og en sjablong for omarbeidssyklusen.

Spekteret av kompatible overflatemonteringsanordninger varierer fra veldig små (1x1mm) til store komponenter (BGA).

Fullommenvarmet oppvarmingsmodulen er optimalisert for å omarbeide små størrelser, for eksempel de som finnes i forbrukerelektronikk (mobiltelefoner, iPads, GPS-trackere, etc.).

Flere forhåndsinstallerte profilbiblioteker og en intuitiv visuell brukeropplevelse gjør det mulig for nye operatører å begynne å jobbe umiddelbart.

Tallrike profesjonelle funksjoner, inkludert en bevegelig IR-forvarmingssone og glassskjold IR-oppvarmingslys, gjør denne maskinen mye brukt i personlige reparasjonsbutikker og små fabrikker.

8. Relatert kunnskap om de to varmesonene berøringsskjerm BGA Rework Machine

Hvordan fjerne et loddefuger:

1. Først, forvarm PCB -kortet og BGA for å fjerne fuktighet. Ovnen kan kontrolleres av en konstant temperaturinnstilling.
2. Velg Tuyere som passer til størrelsen på BGA -brikken og fest den til maskinen. Den øvre tuyeren skal dekke BGA -brikken litt, med en margin på 1 til 2mm. Den øvre tuyeren kan være litt større enn BGA, men den skal ikke være mindre, da det kan føre til ujevn oppvarming av BGA. Den nedre tuyeren skal være litt større enn BGA.
3. Løs den problematiske PCB på BGA Rework Station. Juster posisjonen og klem PCB med armaturen. Forsikre deg om at BGA nedre tuyere er på linje (for uregelmessige PCB -er, bruk en spesialformet armatur). Trekk ut temperaturmålingslinjen og juster plasseringen av øvre og nedre tuyere slik at den øvre tuyere dekker BGA, og etterlater et gap på omtrent 1 mm, mens den nedre tuyeren er mot PCB.
4. Still den tilsvarende temperaturkurven: bly smeltepunkt ved 183 grader, og blyfri smeltepunkt ved 217 grader. Følg den blyfrie programtemperaturkurven på omarbeidingsstasjonen, og gjør nødvendige justeringer som vist på figuren. (Følgende figur viser parametrene jeg personlig har satt for reparasjoner, men dette er kun som referanse. Det anbefales også å betjene BGA-omarbeidingsstasjonen med en angitt temperaturkurve for enkle justeringer og sanntids temperaturovervåking.)
5. Klikk for å begynne sveiseprosessen. Når alarmen signaliserer standby, fjerner du det øvre vindhodet og bruk vakuumsugingpennen som følger med maskinen for å hente BGA.

Hvis loddefugen ikke kan fjernes, må du feilsøke BGA -prosessen og justere innstillingene basert på forholdene som oppstår under faktiske reparasjoner.
