Varmluft berøringsskjerm BGA loddestasjon



Vi er en produsent som har samarbeidet med internasjonale selskaper, som Foxconn, Lenovo og Huawei, i over 8 år innen BGA/SMT-omarbeidingsstasjoner. Våre BGA-omarbeidingsstasjoner selges over hele verden, og vi har agenter i land som Iran, USA, Mexico, India og Vietnam. Vi håper du kan bli med oss ​​også. Din tilfredshet er alltid vår streben.

Funksjoner

• Mye brukt til å omarbeide CPU- og GPU-brikker på bærbare datamaskiner, PS3, PS4, XBOX360, etc.
• Lodding, avlodding, fjerning og montering av BGA-brikker gjennom manuell betjening.
• Utstyrt med både topp og bunn varmluftvarmere, og en bunn infrarød varmeplate.
• Brukervennlig berøringsskjermgrensesnitt for enkel betjening.
• Støtter omarbeiding av BGA, CCGA, QFN, SMD-komponenter, etc.
• Nøyaktig temperaturkontroll med en nøyaktighet på ±2 grader.
• Overlegne sikkerhetsfunksjoner, inkludert nødbeskyttelse.

Produktparameteren

Total kraft	4800W
Toppvarmer	800W
Undervarmer	2. 1200W, 3. IR-varmer 2700W
Makt	AC220V±10％ 50Hz
Belysning	Taiwan led arbeidslys, alle vinkler justert.
Driftsmodus	Skuffestil HD-berøringsskjerm, intelligent samtalegrensesnitt, digital systeminnstilling
Lagring	50 000 grupper
Toppvarmerbevegelse	Høyre/venstre, forover/bakover, roter fritt.
Posisjonering	Intelligent posisjonering, PCB kan justeres i X, Y retning med "5 points support" + V-groov PCB brakett + universal armaturer.
Temperaturkontroll	K-sensor, tett sløyfe
Temp nøyaktighet	±2 grader
PCB størrelse	Maks 390×400 mm Min 22×22 mm
BGA-brikke	2x2 mm - 80x80 mm
Minimum chip-avstand	0.15 mm
Ekstern temperatursensor	1 stk
Dimensjoner	610*620*560 mm
Nettovekt	40 kg

Produktfunksjonen

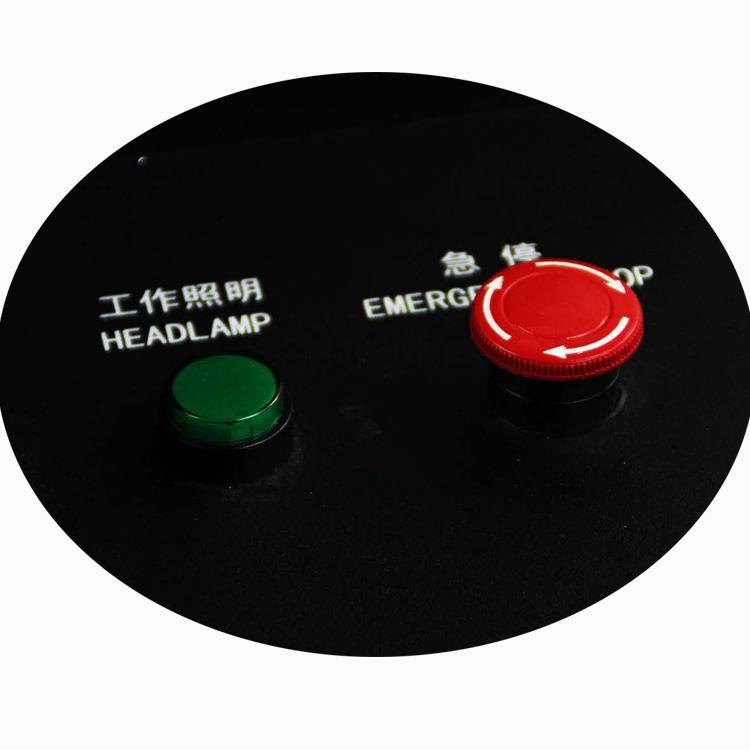

Maskinens nødknapp, enhver presserende tilstand, den kan trykkes inn, deretter BGA omarbeid

maskinen slutter umiddelbart å fungere, og kryssstrømsviften begynner å avkjøles for PCB/brikke og inn-

forvarmet område.

Tempe-sensor kan overvåke sanntidstemperaturen på brikken, USB 2.0 for programvareopplasting

eller laste ned skjermdumpen osv.

Luftbryter, som stopper når valutaen ikke er normal (mer eller mindre), for eksempel lekkasje

av elektrisitet, kortslutning, overskrider strømspenningen det normale omfanget (+/- 10%).

"GND" for tilkobling av jordledningen for å gi sikrere teknologi ved bruk av maskin.

Hvordan fungerer BGA-loddestasjonen?

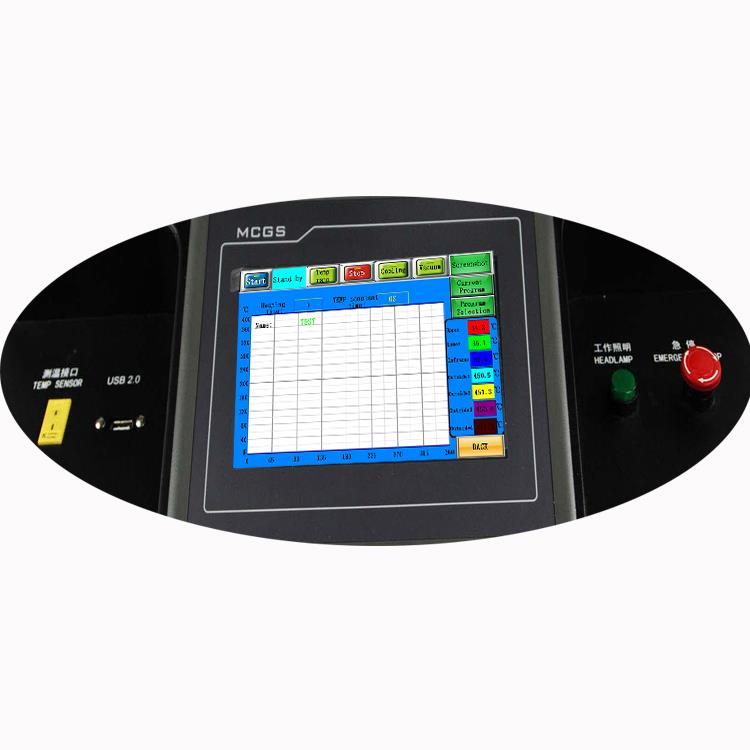

BGA-loddestasjonen har et ryddig og enkelt betjeningsgrensesnitt, med én temperatursensorport, en USB 2.0-port, en lysbryter og en nødknapp. Den industrielle datamaskinen, utstyrt med en 7-tommers berøringsskjerm, kan lagre opptil 5,000 profiler, slik at du kan lagre vellykkede profiler for fremtidig referanse.

Produktkvalifisering av Hot Air Touch Screen BGA-loddestasjon

Bildet ovenfor viser en simulert biltransportmaskin. Alle våre maskiner gjennomgår en streng testprosess: de kjører kontinuerlig i 3 dager, og blir deretter utsatt for minst 24 timers vibrasjonstesting. Etter dette kjører de i ytterligere 24 timer for å identifisere potensielle problemer og forhindre fremtidige problemer for våre kunder. Til dags dato er vi det eneste selskapet i Kina som gjennomfører så grundige tester i denne bransjen.

FAQ

Spørsmål: Hva er en PCB?

A:Et PCB (Printed Circuit Board) er laget av lag av glassfiber og kobber som er limt sammen.

Spørsmål: Kan jeg bruke 110V for denne maskinen?

A:Ja, maskinen kan operere på 110V, men gi oss beskjed på forhånd, da noen komponenter kan måtte justeres.

Spørsmål: Kan jeg bruke en avloddet brikke til å lodde den på et PCB igjen?

A:Ja, så lenge basispunktet forblir intakt, kan brikken gjenbrukes etter å ha blitt ballet på nytt.

Spørsmål: Hvordan kan jeg identifisere hvilken brikke som har et problem?

A:Vanligvis trenger du en røntgenmaskin for å diagnostisere problemet.



Noen tips om reparasjon: Lederreparasjon og sveisemetode

Før du bruker sveiseutstyr, bør visse forholdsregler tas. Sørg for at utstyrets elektroder er rengjort, justert og innstilt for passende bretttykkelse.

Testprøver med lignende kretsbredder, avstand, tykkelse, overflatefinish og kontur bør brukes. Observer og test sveisekvaliteten, justeringen, misfargingen, sammensmeltingen og utseendet til grunnmaterialet i sveiseområdet. Juster sveiseutstyrets innstillinger og gjenta til et akseptabelt resultat er oppnådd.

Innrettingen av det sveisede båndet til kretsmønsteret skal være innenfor {{0}}.050 mm (0.002"). Bindingsstyrken til sveisen bør overstige den til kretsen/grunnmaterialet.

Prosedyre

1. Rengjør området.
2. Velg en del av Kovar-båndet som samsvarer med bredden på ledermønsteret som repareres (± {{0}}.050 mm, eller 0.002").
3. Klipp båndet omtrent 3,0 mm (0.120") lenger enn delen som skal repareres.
4. Rengjør båndlederen og grunnmaterialet rundt reparasjonsområdet.
5. Plasser og sentrer båndet over delen som skal repareres, og la det være like lange på hver side, parallelt med kretsmønsteret.
6. Plasser PC-kortet under sveiseelektrodene slik at elektrodene trykker på reparasjonsområdet.
7. Hold båndet på plass med presisjonspinsett til sveisen er fullført. Sveis på plass ved hjelp av innstillinger basert på aksepterte testprøver.
8. Rengjør området.
9. Inspiser skjøten nøye for sveisekvalitet og innretting.
10. Om nødvendig, påfør en liten mengde flussmiddel og tinn hele området med loddetinn.
11. Rengjør området igjen.

Om nødvendig, belegg det reparerte området med epoksy.
