SMT spole røntgenteller
Oppdag materialer som 7-17 tommers skuffer/Jedec Tray/IC raskt og nøyaktig
og fuktfølsomme poser
Beskrivelse
Produktbeskrivelse
Den bruker røntgenperspektivprinsippet og koordinering med egenutviklet algoritmeprogramvare med AI-funksjoner for raskt og nøyaktig å telle antall objekter i materialbrettet, som også har muligheten til å automatisk skanne koder og laste opp data
til MES, ERP og andre systemer.

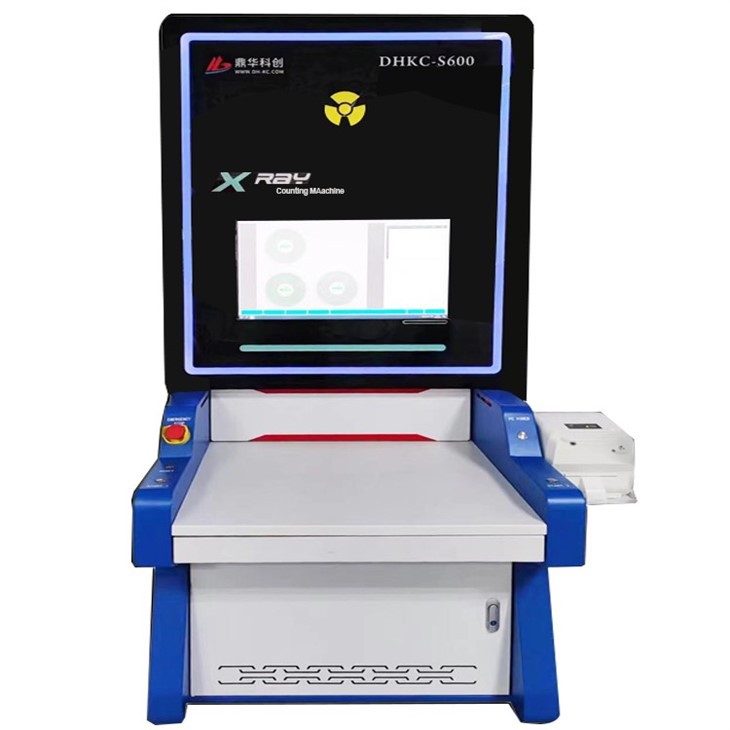

Røntgentellemaskinen. også kjent som røntgenspoleteller, vedtatt 40KV ~ 90KV forseglede røntgenrør, som oppfyller de beregnede tekniske kravene for forskjellige produkter.
Produktapplikasjon
røntgentellermaskin kan motvirke 1~4 stk 7-tommers brett som nedenfor, eller 1 stk 17 tommers brett satt inn.
Produktparameter
| Strømforsyning | 100~250V 50/60Hz |
| Nominell effekt | 1000W |
| røntgenkilde | Reflekterende forseglet minitypefokus |
| røntgenvaluta | 0~1100uA |
| Fokusstørrelse | 33~110μm |
| Pikselmatrise | 3072*3072 |
| Bildestørrelse | 430mm*430mm |
| Romlig oppløsning | 5LP/mm |
| A/D-konvertering | 16-bit |
| røntgen flatpaneldetektor | Amorft silisium |
| Datatårn | selvutvikling eller valgfritt |
| Operasjonssystem | Vinn10 64-bit |
| Industriell datamaskinkonfigurasjon |
1TB/8G |
| Monitorskjerm | 24-tommers HD-skjerm |
|
Størrelse på arbeidsplattform |
400mm*400mm (valgfritt) |
| Skuffvekt | Maks 10 kg |
| Maks brett | 17 tommer |
| Min høyde | 4 mm |
| Maks høyde | 80 mm |
| Telle nøyaktighet | 99.99% |
| Min. komponenter | 01005 |
| Etikettutskrift | Industriell pinter, utskriftsmaterialekoder og telleresultater i sanntid |
| Strekkodeskanning | Automatisk 1D og 2D strekkodeskanning |
| SMT spole x ray teller programvare | Støtter automatisk lagring av SPC-statistikk, bilder og resultater i alle formater |
| Docking system | Støtte produksjonslinje ERP- og MES-systemer |
| Alarmmodus | Akusto-optisk alarm |
| Dimensjon |
L820mm×B1300mm×H2210mm |
| Vekt | 800 kg |
Produktapplikasjonssaker
SMT spole røntgenteller kan telle motstand, elektrisk kapasitet, ic, bga, qfn og andre
smd smt komponenter.
Produkt fordel
1. Feilsikringsmekanisme
Materialskuffen er fullstendig induktivt identifisert og koblet til skriveren i sanntid.
Ta ethvert brett med materialer og skriv umiddelbart ut materialinformasjonen til brettet.
2. Datadokking
Koble til systemdata som MES/ERP/WMS, samhandle med data i sanntid og last opp
og oppdatere bestillingsinformasjon i tide.
3.AI-algoritme
Den har egenutviklet Al-funksjonsalgoritmeprogramvare som raskt og nøyaktig kan beregne
mengden av materialer i utmatingsbrettet og forbedre arbeidseffektiviteten.
4.Gjeldende scene
Den er egnet for ulike typer brikkekomponenter, SMD-enheter over 01005, og tellingen
nøyaktigheten når mer enn 99,99 %.
Demo video
Slik bruker du SMD-spolen teller røntgen:
