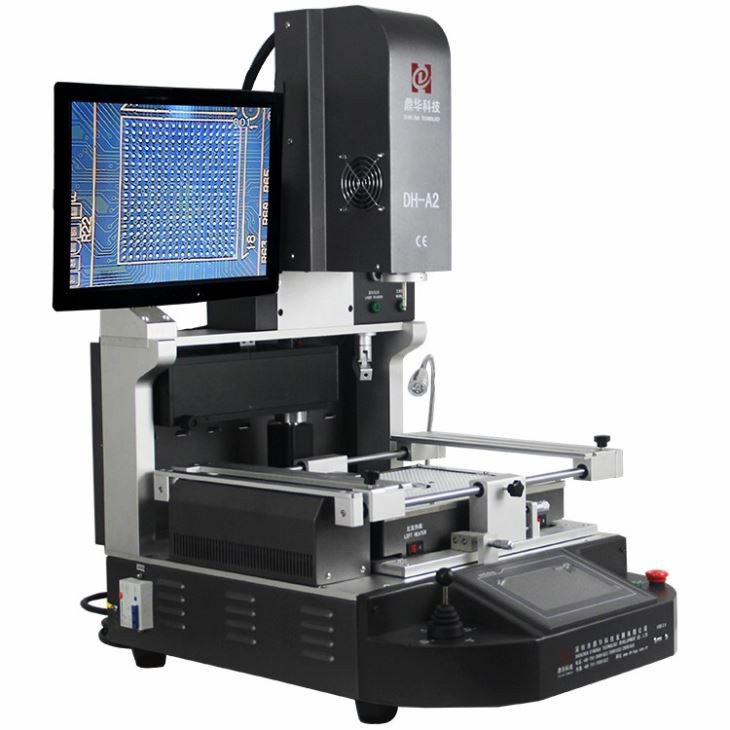

SMD BGA Rework Station Automatisk

SMD BGA omarbeidingsstasjon automatisk

Dette er en moden maskin med perfekte opplevelser, kundene som kjøpte maskinen DH-A2 til sin tilfredshet

rate er opptil 99,98%, som ble mye brukt i bil-, datamaskin- og mobiltelefonindustri, mer enn 1 million kunder

bruker.

1.Anvendelse av en SMD BGA omarbeidingsstasjon automatisk

For å lodde, reballere, avlodde en annen type sjetonger:

BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP, PBGA,CPGA,LED-brikker.

2. Produktfunksjoner til en automatisk SMD BGA-omarbeidingsstasjon

* Stabil og lang levetid (designet for 15 års bruk)

* Kan reparere forskjellige hovedkort med høy suksessrate

* Styr oppvarmings- og kjøletemperaturen strengt

* Optisk justeringssystem: montering nøyaktig innenfor 0.01 mm

* Enkel å betjene. Kan lære å bruke på 30 minutter. Ingen spesiell ferdighet er nødvendig.

3. Spesifikasjon av SMD BGA rework stasjon automatisk

4. Detaljer om SMD BGA omarbeidingsstasjon automatisk

1. Topp varmluft og en vakuumsuger installert sammen, som praktisk plukker opp en brikke/komponent for innretting.

2. Optisk CCD med delt syn for de prikkene på en brikke vs hovedkort avbildet på en skjerm.

3. Skjermen for en brikke (BGA, IC, POP og SMT, etc.) vs. dets matchende hovedkorts prikker justert før lodding.

4. 3 varmesoner, øvre varmluft, nedre varmluft og IR forvarmingssoner, som kan brukes for små til iPhone hovedkort,

også opp til datamaskin og TV-hovedkort osv.

5. IR-forvarmingssone dekket av stålnett, som varmes jevnt og sikrere.

5. Hvorfor velge vår automatiske SMD BGA-omarbeidingsstasjon?

6. Sertifikat for automatisk BGA rework reballing maskin

UL, E-MARK, CCC, FCC, CE ROHS-sertifikater. I mellomtiden, for å forbedre og perfeksjonere kvalitetssystemet, har Dinghua bestått ISO, GMP, FCCA, C-TPAT revisjonssertifisering på stedet.

7. Pakking og forsendelse av automatisk SMD BGA omarbeidingsstasjon automatisk

8. Forsendelse forAutomatisk SMD SMT LED BGA arbeidsstasjon

DHL/TNT/FEDEX. Hvis du ønsker andre fraktbetingelser, vennligst fortell oss. Vi vil støtte deg.

9. Betalingsbetingelser

Bankoverføring, Western Union, kredittkort.

Fortell oss hvis du trenger annen støtte.

10. Driftsveiledning for Automatic SMD SMT LED BGA Workstation

11. Den relevante kunnskapen for en SMD BGA omarbeidingsstasjon automatisk

Slik programmerer du en temperaturprofil:

For tiden er det to typer tinn som vanligvis brukes i SMT: bly, tinn, Sn, sølv, Ag, kobber og Cu. Smeltepunktet til sn63pb37

med bly er 183 grader og sn96.5ag3cu0.5 uten bly er 217 grader

3. Ved justering av temperaturen bør vi sette inn temperaturmåletråden mellom BGA og PCB, og sørge for at

den eksponerte delen av frontenden av temperaturmåletråden settes inn. En slags

4. Under kuleplanting skal en liten mengde loddepasta påføres på overflaten av BGA, og stålnettet, blikkkulen og kulen

plantebord skal være rent og tørt. 5. Loddepasta og loddepasta bør oppbevares i kjøleskap ved 10 grader . En slags

6. Før du lager bord, sørg for at PCB og BGA er tørre og bakt uten fuktighet. En slags

7. Det internasjonale miljøvernmerket er Ross. Hvis PCB inneholder dette merket, kan vi også tenke at PCB er laget av

blyfri prosess. En slags

8. Under BGA-sveising påføres loddepasta jevnt på PCB, og litt mer kan påføres under blyfri sponsveising. 9. Når

sveising BGA, vær oppmerksom på støtten til PCB, ikke klem for tett, og reserver gapet til PCB termisk ekspansjon. 10. Den

Hovedforskjellen mellom blytinn og blyfritt tinn: smeltepunktet er forskjellig. (183 grader blyfri 217 grader ) blymobiliteten er god, bly

-fri fattige. skadelighet. Blyfritt betyr miljøvern, blyfritt betyr miljøvern

11. Funksjonen til loddepasta 1 > loddehjelp 2 > fjerning av urenheter og oksidlag på overflaten av BGA og PCB, noe som gjør

sveiseeffekten bedre. 12. Når den nederste mørke infrarøde varmeplaten er rengjort, kan den ikke rengjøres med flytende stoffer. Den

kan rengjøres med tørr klut og pinsett!

Temperaturjusteringsdetaljer: den generelle reparasjonskurven er delt inn i fem trinn: forvarming, temperaturøkning, konstant temperatur,

fusjonssveising og baksveising. Deretter vil vi introdusere hvordan du justerer den ukvalifiserte kurven etter testing. Generelt vil vi dele opp

kurve i tre deler.

1. Forvarmings- og varmeseksjonen i det tidlige stadiet er en del, som brukes til å redusere temperaturforskjellen til PCB, fjerne

   fuktighet, forhindre skumdannelse og forhindre termisk skade. De generelle temperaturkravene er: når den andre perioden av

   konstant temperaturdrift er over, temperaturen på tinn vi tester skal være mellom (blyfri: 160-175 grad , bly: 145-160 grad ),

   hvis den er for høy, betyr det at vi setter temperaturstigningen. Hvis temperaturen i varmedelen er for høy, vil temperaturen i

   varmedelen kan reduseres eller tiden kan forkortes. Hvis den er for lav, Øk temperaturen eller øk tiden. Hvis PCB

   brett er lagret i lang tid og ikke bakt, den første forvarmingstiden kan være lengre for å bake brettet for å fjerne fuktighet.




2. Konstanttemperaturdelen er en del. Generelt er temperaturinnstillingen til konstanttemperaturseksjonen lavere enn den for

varmeseksjonen, for å holde temperaturen inne i loddekulen sakte økende for å oppnå konstant temperatureffekt. Funksjonen

av denne delen er å aktivere fluksen, fjerne oksidet og overflatefilmen og de flyktige stoffene i selve fluksen, forbedre fukteeffekten og redusere

effekten av temperaturforskjell. Den faktiske testtemperaturen til tinn i den generelle konstanttemperaturseksjonen bør kontrolleres kl

(blyfri: 170-185 grad , bly 145-160 grad ). Hvis den er for høy, kan den konstante temperaturen reduseres litt, hvis den er for lav, kan den konstante temperatur-

rature kan økes litt. Hvis forvarmingstiden er for lang eller for kort i henhold til vår målte temperatur, kan den justeres med

forlenge eller forkorte konstanttemperaturperioden.

Hvis forvarmingstiden er kort, kan den justeres i to tilfeller:

1. Etter slutten av det andre trinnet (oppvarmingstrinnet) kurve, hvis den målte temperaturen ikke når 150 grader, kan måltemperaturen (øvre og nedre kurver) i det andre trinnets temperaturkurve økes på passende måte eller den konstante temperaturtiden kan forlenges passende. Det kreves generelt at temperaturen på temperaturmålelinjen kan nå 150 grader etter operasjonen av den andre kurven. En slags




2. Etter slutten av det andre trinnet, hvis deteksjonstemperaturen kan nå 150 grader, bør det tredje trinnet (konstant temperaturstadiet) forlenges.

Forvarmingstiden kan forlenges så mange sekunder som mindre.

Hvordan håndtere den korte tilbakesveisetiden:

1. Den konstante temperaturtiden til den bakre sveisedelen kan økes moderat, og forskjellen kan økes så mange sekunder som mulig

En la actualidad, hay dos tipos de estaño comúnmente utilizados en SMT: plomo, estaño, Sn, plata, Ag, cobre y Cu. Fusjonspunktet for sn63pb37 er 183 grader y el de sn96.5ag3cu0.5 sin plomo es 217 grader

3. Al ajustar la temperatura, debemos sette inn kabelen de medición de temperatura entre BGA y PCB, y asegurarnos de que la parte expuesta del

ekstrem frontal kabel for medisinsk innsetting av temperatur. Una especie de

4. Durante la siembra de bolas, se aplicará una pequeña cantidad de pasta de soldadura sobre la superficie de BGA, y la mesa de siembra de malla de

acero, bolas de estaño og bolas debe estar limpia y seca. 5. La pasta de soldadura y la pasta de soldadura deben almacenarse en el refrigerador a 10 grader .

Una especie de

6. Antes de hacer la placa, asegúrese de que el PCB y el BGA estén secos y horneados sin humedad. Una especie de

7. La marca internacional de protección del medio ambiente es Ross. Si el PCB contiene esta marca, también podemos pensar que el PCB está hecho

por un proseso sin plomo. Una especie de

8. Durante la soldadura BGA, aplique uniformemente pasta de soldadura en PCB, y se puede aplicar un poco mer durante la soldadura de viruta sin

plomo. 9. Al Solar BGA, preste adención al soporte de PCB, no lo apriete demasiado, y reserve el espacio de expansión térmica de PCB. 10. La

principal diferencia entre el estaño y el estaño sin plomo: el punto de fusión es diferente. (183 grader sin plomo 217 grader) la movilidad del plomo es buena,

sin plomo pobre. nocividad Sin plomo significa protección del medio ambiente, sin plomo significa protección del medio ambiente

11. La función de soldadura en pasta 1> ayuda para soldar 2>eliminere impurezas y capa de óxido en la superficie de BGA y PCB, mejorando el efecto

de soldadura. 12. Cuando se limpia la placa calefactora infrarroja oscura inferior, no se puede limpiar con sustancias líquidas. ¡Se puede limpiar con un paño seco y pinzas!

Detaljer om temperaturjustering: den generelle kurven for reparasjon er delt en cinco etapas: precalentamiento, aumento de temperatura, temperatur konstant, soldadura por fusión og soldadura por retroceso. En fortsettelse, presentaremos cómo ajustar la curva no calificada después de la prueba. Generelt, dividiremos la curva en tres partes.
