IR-forvarming BGA IC-brikker Fjern maskinen
1. Øvre/nederst varmluft for lodding eller avlodding.2. Monitorskjerm 15" 1080P.3. Automatisk alarm 5~10s før avloddingen vil være over4. Magnetiske dyser som er veldig praktiske å installere eller avinstallere
Beskrivelse
Driftsveiledning for BGA-omarbeidingsstasjonen DH-A2
DH-A2 er en kostnadseffektiv modell blant de maskinene med optisk justering, automatisk loddetinn, avlodde, plukke opp og erstatte.
Universalarmaturer brukes for alle former for PCBAer, laserpunkt kan hjelpe raskt å sette et PCB i riktig posisjon, den bevegelige arbeidsbenken er praktisk for et PCB til venstre eller høyre.
1. Påføring av IR-forvarming BGA IC-brikker fjerner maskinen
For å lodde, reballere, avlodde en annen type sjetonger:
BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED-brikker og så videre.
2. Produktfunksjoner til IR-forvarming BGA IC-brikker fjerner maskinen
* Stabil og lang levetid (designet for 15 års bruk)
* Kan reparere forskjellige hovedkort med høy suksessrate
* Styr oppvarmings- og kjøletemperaturen strengt
* Optisk justeringssystem: montering nøyaktig innenfor 0.01 mm
* Enkel å betjene. Alle kan lære å bruke den på 30 minutter. Ingen spesiell ferdighet er nødvendig.
3. Spesifikasjon avIR-forvarming BGA IC-brikker fjerner maskinen
| Strømforsyning | 110~240V 50/60Hz |
| Effekthastighet | 5400W |
| Autonivå | lodde, avlodde, plukke opp og erstatte osv. |
| Optisk CCD | automatisk med sponmater |
| Løpekontroll | PLS (Mitsubishi) |
| brikkeavstand | 0.15 mm |
| Berøringsskjerm | kurver som vises, tid og temperaturinnstilling |
| PCBA-størrelse tilgjengelig | 22*22~400*420mm |
| chip størrelse | 1*1~80*80 mm |
| Vekt | ca 74 kg |
4. Detaljer omIR-forvarming BGA IC-brikker fjerner maskinen
1. Topp varmluft og en vakuumsuger installert sammen, som praktisk plukker opp en brikke/komponent for innretting.
2. Optisk CCD med delt syn for de prikkene på en brikke vs hovedkort avbildet på en skjerm.
3. Skjermen for en brikke (BGA, IC, POP og SMT, etc.) vs. dets matchende hovedkorts prikker justert før lodding.
4. 3 varmesoner, øvre varmlufts-, nedre varmluft- og IR-forvarmingssoner, som kan brukes for små til iPhone hovedkort, også, opp til hovedkort til datamaskin og TV, etc.
5. IR-forvarmingssone dekket av stålnett, som gjør varmeelementene jevne og tryggere.
6. Driftsgrensesnitt for tid og temperaturinnstilling, temperaturprofiler kan lagres så mange som 50,000 grupper.

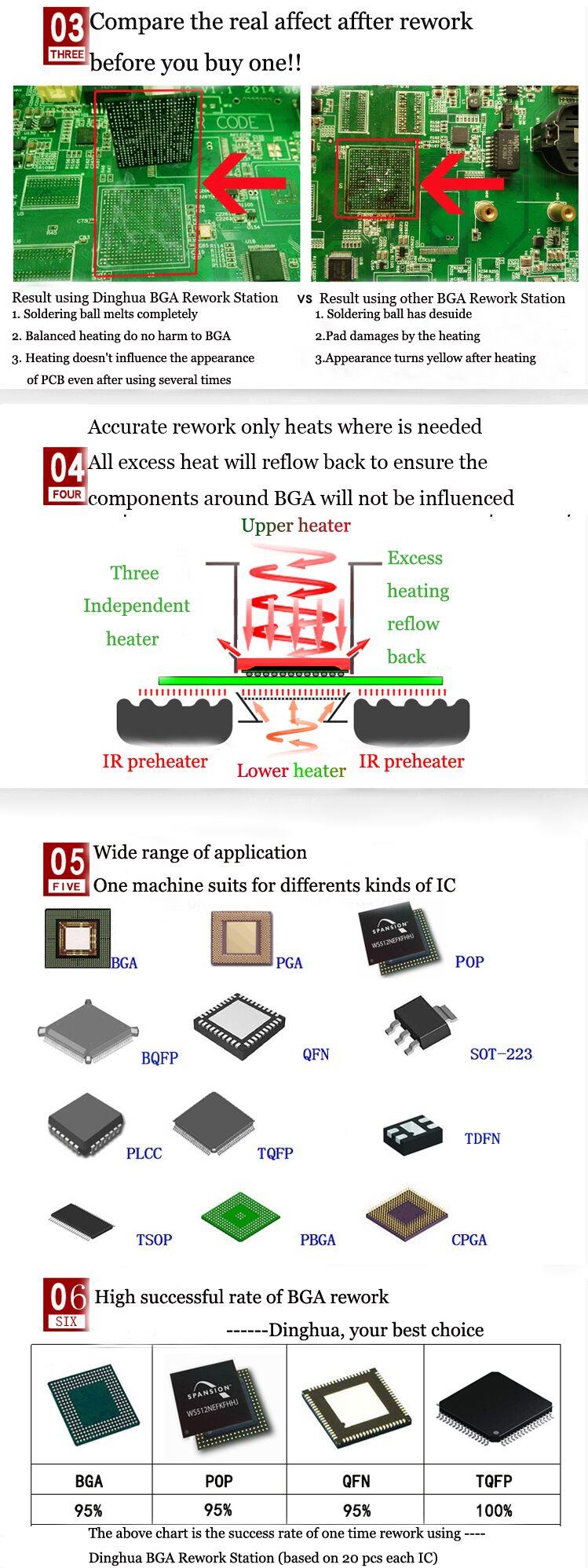

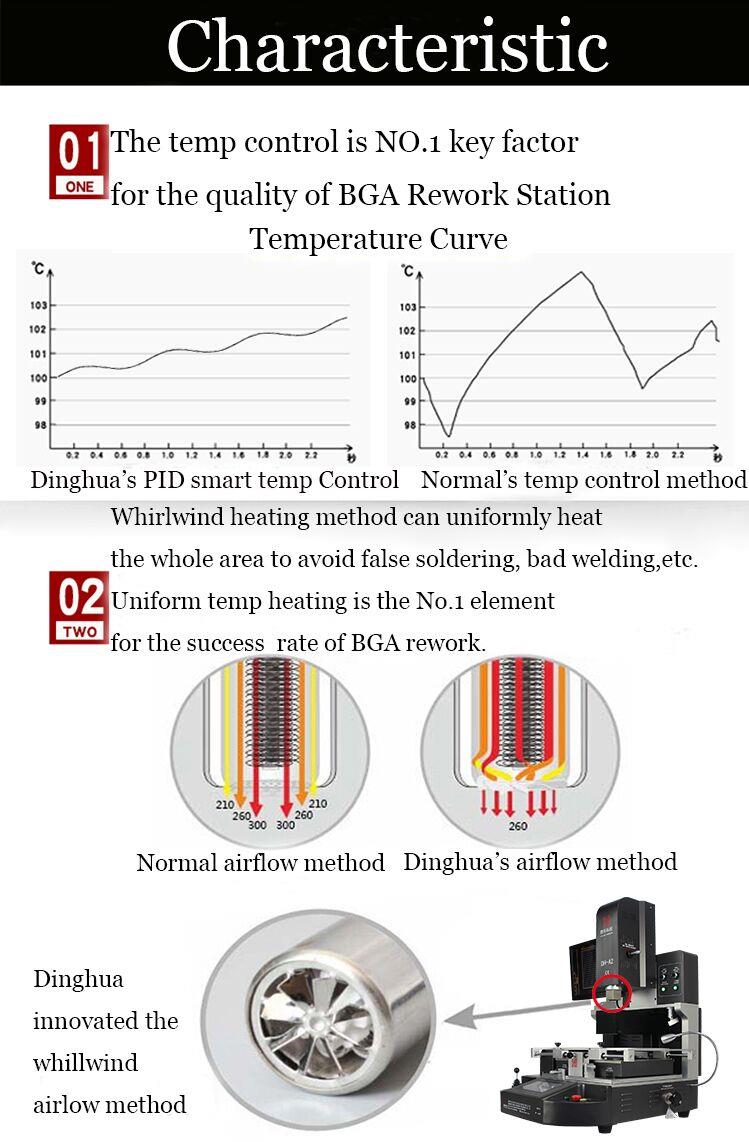

5. Hvorfor velge vår automatiske SMD SMT LED BGA omarbeidingsstasjon?
6. Sertifikat for BGA rework system datamaskin reparasjon maskin
UL, E-MARK, CCC, FCC, CE ROHS-sertifikater. I mellomtiden, for å forbedre og perfeksjonere kvalitetssystemet, har Dinghua bestått ISO, GMP, FCCA, C-TPAT revisjonssertifisering på stedet.

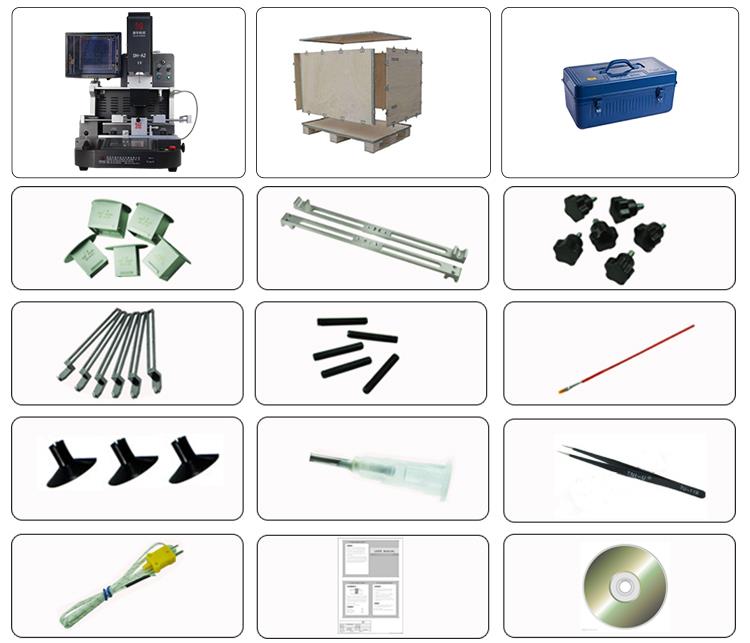

7. Pakking og forsendelse av automatisk BGA rework reballing maskin
8. Forsendelse for BGA-omarbeidingsstasjonen
DHL, TNT, FEDEX, SF, sjøtransport og andre spesiallinjer, etc.. Hvis du ønsker en annen fraktperiode, vennligst fortell oss. Vi vil støtte deg.
9. Betalingsbetingelser
Bankoverføring, Western Union, kredittkort. Fortell oss hvis du trenger annen støtte.
10. Den relevante kunnskapen for enutomatic reballing infrarød BGA reparasjonsmaskin
Bruk av en BGA omarbeidingsstasjon kan grovt sett deles inn i tre trinn: avlodding, plassering og lodding. Nedenfor tar vi BGA-omarbeidingsstasjonen DH-A2 som et eksempel:
Avlodding:
1, Forberedelse til reparasjon:Bestem luftdysen som skal brukes til BGA-brikken som skal repareres. Etterarbeidstemperaturen settes i henhold til om blyholdig eller blyfri loddemetall brukes av kunden, da smeltepunktet for blyholdige loddekuler generelt er 183 grader, mens smeltepunktet for blyfrie loddekuler er rundt 217 grader. Fest PCB-hovedkortet på BGA-omarbeidingsplattformen og juster det røde laserpunktet i midten av BGA-brikken. Senk plasseringshodet for å bestemme riktig plasseringshøyde.
2, Still inn avloddetemperaturen:Lagre temperaturinnstillingen slik at den kan hentes tilbake for fremtidige reparasjoner. Generelt kan temperaturen for avlodding og lodding settes til samme verdi.
3, Start avlodding:Bytt til demonteringsmodus på berøringsskjermens grensesnitt og klikk på reparasjonsknappen. Varmehodet senkes automatisk for å varme opp BGA-brikken.
4, Fullføring:Fem sekunder før temperatursyklusen avsluttes, vil maskinen avgi en alarm. Når temperaturkurven er fullført, vil dysen automatisk plukke opp BGA-brikken, og plasseringshodet vil løfte BGA til utgangsposisjonen. Operatøren kan deretter koble BGA-brikken til materialboksen. Avlodding er nå fullført.
Plassering og lodding:
1, Plasseringsforberedelse:Etter at tinnfjerningen fra puten er fullført, bruker du en ny BGA-brikke eller en ny BGA-brikke. Fest PCB-hovedkortet og plasser BGA-en omtrent på puten.
2, Start plassering:Bytt til plasseringsmodus, klikk på startknappen, og plasseringshodet flyttes ned. Munnstykket vil automatisk plukke opp BGA-brikken og flytte den til utgangsposisjonen.
3, Optisk justering:Åpne den optiske justeringslinsen, juster mikrometeret og juster PCB på X- og Y-aksene. Juster BGA-vinkelen med R-vinkelen. Loddekulene (vist i blått) på BGA og loddeforbindelsene (vist i gult) på puten kan sees i forskjellige farger på skjermen. Etter å ha justert slik at loddekulene og leddene overlapper fullstendig, klikker du på knappen "Alignment Complete" på berøringsskjermen.
4, Fullføring:Plasseringshodet senkes automatisk, plasserer BGA på puten og slår av vakuumet. Hodet vil da stige med 2-3mm og begynne å varmes opp. Når temperaturkurven er fullført, vil varmehodet stige til utgangsposisjonen. Lodding er fullført.
Lodding:
Denne funksjonen brukes for BGAer som er dårlig loddet på grunn av lav temperatur og krever oppvarming.
1, Forberedelse:Fest PCB-kortet på omarbeidingsplattformen og plasser den røde laserprikken i midten av BGA-brikken.
2, Start lodding:Still inn temperaturen, bytt til sveisemodus og klikk på start. Varmehodet senkes automatisk. Etter å ha kontaktet BGA-brikken, vil den stige med 2-3mm og deretter begynne å varmes opp.
3, Fullføring:Etter at temperaturkurven er fullført, vil varmehodet automatisk stige til utgangsposisjonen. Lodding er nå fullført.
