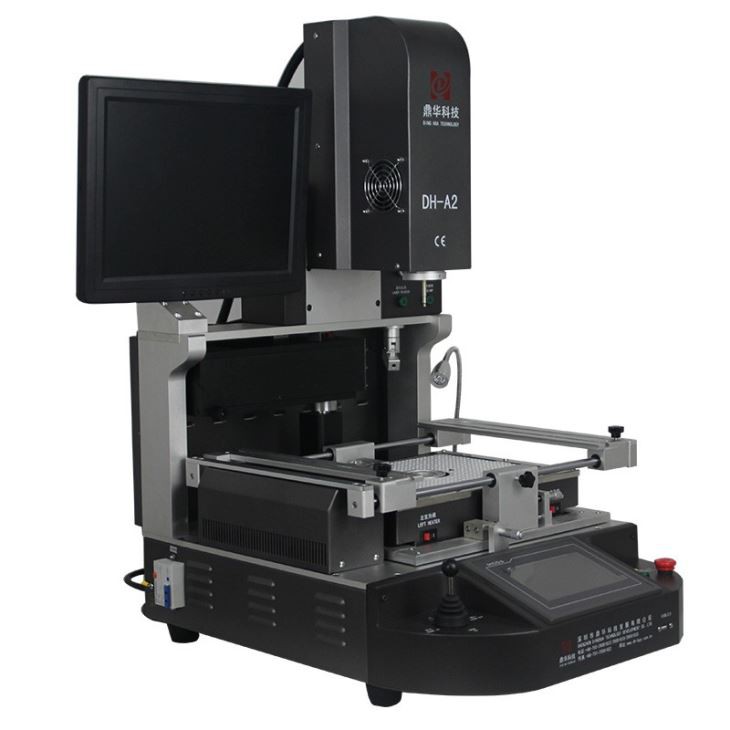

Infrarød loddestasjon BGA-maskin for bærbar PC

Infrarød loddestasjon BGA-maskin for bærbar PC

IR & hot-air for hybrid oppvarming som er mye bedre for en stor (mer enn 100 * 100mm) hovedkort blir lodding, desoldering og forvarmet, mye brukt i fabrikker, Lab og verksteder, etc.

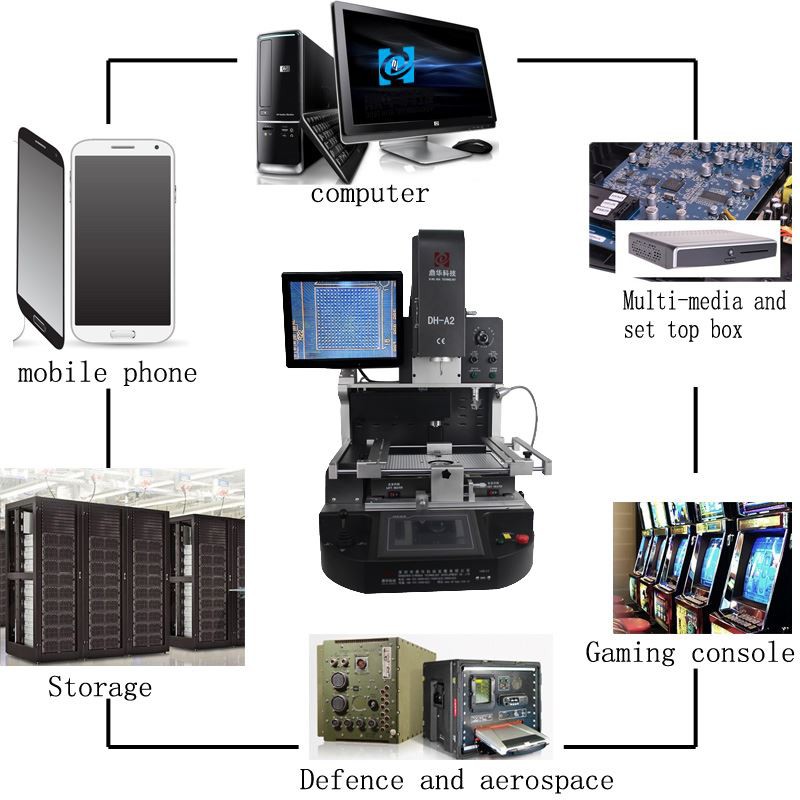

1.Påføring av infrarød loddestasjon BGA-maskin for bærbar PC

Til lodding, reball, øde en annen type sjetonger:

BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED-brikker og så videre.

2. Produktfunksjoner i infrarød loddestasjon BGA-maskin for bærbar PC

* Stabil og lang levetid (designet for 15 år ved bruk)

* Kan reparere forskjellige hovedkort med høy vellykket hastighet

* Strengt kontrollere oppvarming og kjøletemperatur

* Optisk justeringssystem: montering nøyaktig innen 0,01 mm

* Enkel å bruke. Alle kan lære å bruke den på 30 minutter. Ingen spesiell ferdighet er nødvendig.

3. Spesifikasjon avInfrarød loddestasjon BGA-maskin for bærbar PC

4. Detaljer omInfrarød loddestasjon BGA-maskin for bærbar PC

1. Topp varmluft og en vakuumsuger installert sammen, som enkelt plukker opp en brikke / komponent forJustere.

2. Optisk CCD med en delt visjon for disse prikkene på en brikke vs hovedkort avbildet på en skjerm.

3. Skjermen for en brikke (BGA, IC, POP og SMT, etc.) vs dens matchede hovedkort prikker justertfør lodding.

4. 3 varmesoner, øvre varmluft, nedre varmlufts- og IR-forvarmingssoner, som kan brukes til små til iPhone-hovedkort, også opp til datamaskinen ann TV-hovedkort, etc.

5. IR-forvarmingssone dekket av stålnett, noe som gjør varmeelementene jevnt og sikrere.

6. Betjeningsgrensesnitt for tids- og temperaturinnstilling, temperaturprofiler kan lagres så mange som 50.000 grupper.

5. Hvorfor velge vår infrarøde loddestasjon BGA-maskin for bærbar PC?

6. Sertifikat for infrarød loddestasjon BGA-maskin for bærbar PC

UL, E-, CCC, FCC, CE ROHS sertifikater. I mellomtiden, for å forbedre og perfeksjonere kvalitetssystemet, har Dinghua bestått ISO, GMP, FCCA, C-TPAT revisjonssertifisering på stedet.

7. Pakking og forsendelse av infrarød loddestasjon BGA-maskin for bærbar PC

8. Forsendelse til BGA-omarbeidingsstasjonen

DHL, TNT, FEDEX, SF, Sjøtransport og andre spesielle linjer, etc.. Hvis du vil ha en ny fraktperiode, vennligst fortell oss.

Vi vil støtte deg.

9. Betalingsbetingelser

Bankoverføring, Western Union, kredittkort.

Fortell oss om du trenger annen støtte.

10. Bruksveiledning for BGA omarbeidingsstasjon DH-A2

11. Den relevante kunnskapen for enutomatisk omballing infrarød BGA reparasjon maskin

                             Grunnleggende kunnskap om BGA reparasjonsstasjon

1.Prinsippet for det vanlige varmlufts SMD-reparasjonssystemet er: bruk veldig fin varmluftstrøm for å samle på pinnene og putene på SMD for å smelte loddeleddene eller strømme loddepastaen på nytt for å fullføre demonterings- eller sveisefunksjonen. En vakuummekanisk enhet utstyrt med en fjær og en gummisugedyse brukes samtidig for demontering. Når alle sveiseflekker smelter, suges SMD-enheten forsiktig opp. Den varme luftstrømmen til hot air SMD-reparasjonssystemet realiseres ved utskiftbare varmluftsdyser av forskjellige størrelser. Fordi den varme luftstrømmen kommer ut av periferien av varmehodet, vil det ikke skade SMD, substratet eller de omkringliggende komponentene, og det er lett å demontere eller sveise SMD.

Forskjellen på reparasjonssystemer fra forskjellige produsenter skyldes hovedsakelig forskjellige varmekilder eller forskjellige varmluftstrømsmoduser. Noen dyser gjør den varme luftstrømmen rundt og på bunnen av SMD-enheten, og noen dyser sprøyter bare den varme luften over SMD. Fra beskyttelsesenhetens synspunkt er det bedre å velge luftstrøm rundt og nederst på SMD-enheter. For å forhindre PCB-warpage, er det nødvendig å velge et reparasjonssystem med en forvarmingsfunksjon nederst på PCB.

Siden loddeleddene til BGA er usynlige nederst på enheten, må omarbeidingssystemet utstyres med lyssplittende synssystem (eller optisk system for bunnrefleksjon) når du sveiser BGA på nytt, for å sikre nøyaktig justering ved montering av BGA. For eksempel Dinghua-teknologi, DH-A2, DH-A5 og DH-A6, etc.

2.BGA reparasjon trinn

BGA-reparasjonstrinnene er i utgangspunktet de samme som de tradisjonelle SMD-reparasjonstrinnene. De spesifikke trinnene er som følger:

1. Fjern BGA

(1) plasser overflatemonteringsplaten som skal demonteres på arbeidsbordet til omarbeidingssystemet.

(2) velg den firkantede varmluftsdysen som samsvarer med enhetens størrelse, og monter varmluftsdysen på tilkoblingsstangen til den øvre varmeren. Vær oppmerksom på den stabile installasjonen

(3) spenne varmluftsdysen på enheten, og vær oppmerksom på den ensartede avstanden rundt enheten. Hvis det er elementer rundt enheten som påvirker driften av varmluftsdysen, fjern disse elementene først, og sveis dem deretter tilbake etter reparasjon.

(4) velg sugekoppen (dysen) som er egnet for enheten som skal demonteres, juster høyden på sugerørets sugerørsenhet for vakuum, senk den øverste overflaten av sugekoppen for å kontakte enheten, og slå på vakuumpumpebryteren.

(5) Når du stiller inn den demonteringstemperaturkurven, bør det bemerkes at den demonteringstemperaturkurven må stilles inn i henhold til enhetens størrelse, tykkelsen på PCB og andre spesifikke forhold. Sammenlignet med den tradisjonelle SMD, er demonteringstemperaturen til BGA ca. 150 °C høyere.

(6) slå på varmeeffekten og juster varmt luftvolumet.

(7) Når loddet smelter helt, absorberes enheten av vakuumpipetten.

(8) løft opp varmluftsdysen, lukk vakuumpumpebryteren og ta tak i den demonterte enheten.

2. Fjern gjenværende lodding på PCB-pute og rengjør dette området

(1) Rengjør og jevn ut den gjenværende loddebørsten på PCB-puten med loddejern, og bruk det uveliserte flettebeltet og det flate spadeformede loddejernshodet til rengjøring. Vær oppmerksom på ikke å skade puten og loddematten under drift.

(2) rengjør fluksrester med rengjøringsmiddel som isopropanol eller etanol.

3. Avfuktingsbehandling

Fordi PBGA er følsom for fuktighet, er det nødvendig å sjekke om enheten er dempet før montering, og avfukte den dempede enheten.

(1) avfukting behandlingsmetoder og krav:

Etter utpakking må du kontrollere fuktighetsdisplayet som er festet til pakken. Når den angitte fuktigheten er mer enn 20% (les når den er 23 °C ± 5 °C), indikerer det at enheten er dempet, og enheten må avfuktes før montering. Avfuktingen kan utføres i en elektrisk sprengtørkeovn og bakes i 12-20 timer ved 125 ± °C.

(2) forholdsregler for avfukting:

(a) apparatet skal stables i et høytemperaturbestandig (større enn 150 °C) antistatisk plastbrett for baking.

b) ovnen skal være godt jordet, og operatørens håndledd skal være utstyrt med et antistatisk armbånd med god jording.

(1) Pulire e livellare la saldatura residua del pad PCB con saldatore e utilizzare la cinghia a treccia non saldata e la testa piatta del saldatore a forma di forcella per la pulizia. Prestare attenzione en ikke danneggiare il cuscinetto e la maschera di saldatura durante il funzionamento.

(2) pulire il residuo di flusso con un detergente kommer isopropanolo o etanolo.

3. Trattamento di deumidificazione

Poiché PBGA è sensibile all'umidità, è necessario verificare se il dispositivo è smorzato prima del montaggio e deumidificare il dispositivo smorzato.

(1) metodi e requisiti per il trattamento della deumidificazione:

Dopo il disimballaggio, controllare la scheda di visualizzazione dell'umidità allegata alla confezione. Quando l'umidità indicata è superiore al 20% (leggere quando è di 23 °C ± 5 °C), indica che il dispositivo è stato smorzato e che il dispositivo deve essere deumidificato prima del montaggio. La deumidificazione può essere eseguita i un forno elettrico per asciugatura e cotta per 12-20 malm en 125 ± °C.

(2) prekauzioni per la deumidificazione:

a) il dispositivo deve essere impilato i un vassoio di plastica antistatica resistente alle alte temperatur (overlegen en 150 °C) per la cottura.

(b) il forno deve essere ben collegato a terra e il polso dell'operatore deve essere dotato di un braccialetto antistatico con una buona messa a terra
