Touch Screen Macbook BGA Rework Station
berøringsskjerm samsung bga rework station Rask forhåndsvisning: Original fabrikkpris! DH-A1 BGA Rework Machine med IR-varmer for ipad-reparasjon er nå på lager. Den er designet av et brukervennlig operativsystem, som tar sikte på å hjelpe operatøren til å forstå hvordan den skal brukes innen få minutter. 1. Spesifikasjon...
Beskrivelse
Berøringsskjerm Samsung bga rework station
Rask forhåndsvisning:
Original fabrikkpris! DH-A1 BGA Rework Machine med IR-varmer for ipad-reparasjon er nå på lager. Den er designet av
brukervennlig operasjonssystem, som tar sikte på å hjelpe operatøren til å forstå hvordan den skal brukes innen få minutter.
1. Spesifikasjon
Spesifikasjon | ||
1 | Makt | 4900W |
2 | Toppvarmer | Varmluft 800W |
3 | Undervarmer Jernvarmer | Varmluft 1200W, Infrarød 2800W 90w |
4 | Strømforsyning | AC220V±10%50/60Hz |
5 | Dimensjon | 640*730*580 mm |
6 | Posisjonering | V-spor, PCB-støtte kan justeres i alle retninger med ekstern universalarmatur |
7 | Temperatur kontroll | K-type termoelement, lukket sløyfekontroll, uavhengig oppvarming |
8 | Temp nøyaktighet | ±2 grader |
9 | PCB størrelse | Maks 500*400 mm Min 22*22 mm |
10 | BGA-brikke | 2*2-80*80 mm |
11 | Minimum chip-avstand | 0.15 mm |
12 | Ekstern temperatursensor | 1 (valgfritt) |
13 | Netto vekt | 45 kg |
2.Beskrivelse av DH-A1 BGA omarbeidingsstasjon
Egenskaper:
1. Infrarød sveiseteknologi.
2. Infrarød oppvarming, kan unngå IC-skader på grunn av rask eller uavbrutt oppvarming.
3. Enkel betjening; Brukeren kan operere dyktig etter en dags trening.
4. Ingen behov for sveiseverktøy, den kan sveise spon under 50 mm.
5. Med 800W hot melt system, forvarmingsområde 240*180mm.
6. Det påvirker ikke de smarte delene uten varmluft, og passer til å sveise BGA, SMD, CSP, LGA, QFP, PLCC og BGA reballing.
7. Den passer for en rekke datamaskiner, bærbare PC-er, Playstations BGA-komponenter, spesielt i et Northbridge/Southbridge-brikkesett på .
3.Hvorfor bør du velge DH-A1 bga omarbeidingsstasjon?
Resultat ved bruk av DH-A1 BGA omarbeidingsstasjon (bilde til venstre) | VS | Resultat ved å bruke andre mfgs BGA-omarbeidingsstasjon (høyre bilde) |
1. Loddekule kan smelte helt | 1. Loddekule har desuide | |
2. Balansert oppvarming vil ikke skade BGA | 2. Pad blir skadet etter bruk | |
3. Oppvarming påvirker ikke utseendet til PCB selv etter flere gangers oppvarming | 3. Utseendet begynner å bli gult etter oppvarming |
Ta en titt på bildet nedenfor for å sammenligne den virkelige effekten etter å ha brukt vår merkevare bga omarbeidingsstasjon med andre før du tar avgjørelsen.
4. Beslektet kunnskap:
Lodding Reflow Profile
Lodding-reflow-profilen må lages til en komponent i henhold til komponenttetthet, størrelse, vekt, farge og
substrattype da disse er hovedfaktorer som bestemmer varmekonveksjonshastigheten gjennom lagene av silisium. Som komponenten
vært utsatt for miljøet kan den originale produksjonsprofilen ikke brukes, da den kan være for aggressiv og skade
styre til delstaten BER. Komponentdatablad og type loddepasta som brukes under produksjonsspesifikasjoner, anskaffes
for å bestemme toppsmeltepunktet, hvilken profil vil være basert på. Typisk avloddeprofil innebærer forvarming, bløtlegging, reflow
og kjøletrinn. Typisk forvarmingstrinn er en opptrapping av varme ved rundt 3C/s opp til 120 – 150C, avhengig av loddelegeringen som brukes.
Dette stadiet sikrer at ingen varmesjokkskader oppstår på alle underlag, og ekspansjonshastigheter over hele linja holdes på samme forhold.
Under bløtleggingsfasen økes temperaturen for å nå 170 – 210C i målområdet. Opprettholde bratt profilkurve på dette stadiet
vil tillate å holde profilen kort og opprettholde mindre enn 5 minutters total varmesyklus. Liquidus trinn 190C – 230C er avgjørende og vi beholder
den så kort som mulig for å forhindre skade på loddemasken på komponenten under automatisk vakuumdrevet løft. Den siste nedkjølingsfasen
temperaturkurven er vanligvis 5-6C/s for å bringe komponenten tilbake til miljøtemperaturen effektivt og uten sjokk.
BGA IC-erstatning
Den desidert mest vellykkede prosessen tilgjengelig for å gjenopprette kretskort med BGA-feil. Imidlertid er denne prosessen den dyreste
og kan ikke brukes på foreldede eller EOL-komponenter. I løpet av denne prosessen har gammel komponent blitt fjernet, PCB BGA-stedet renset og nytt
komponent loddet på plass. Høy suksessrate avhenger av kvaliteten på delene levert av leverandøren og tilgjengelig informasjon, for eksempel legeringstype.

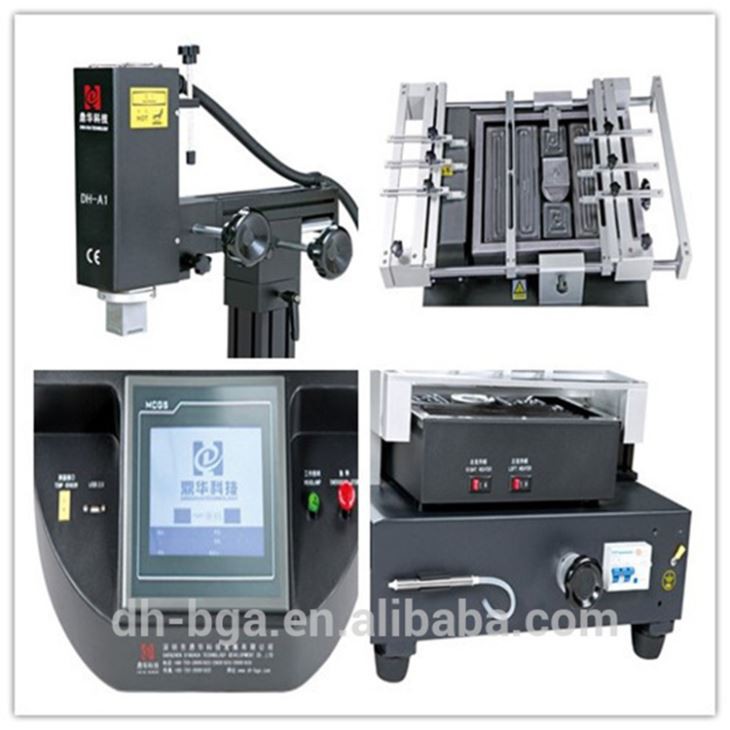

5.Detaljerte bilder av DH-A1 BGA REWORK STATION
6.Pakke- og leveringsdetaljer for DH-A1 BGA REWORK STATION
Leveringsdetaljer for DH-A1 BGA REWORK STATION
Shipping: |
1. Forsendelse vil skje innen 5 virkedager etter mottak av betaling. |
2. Rask leveringsforsendelse med DHL, FedEX, TNT, UPS og andre måter, inkludert til sjøs eller med fly. |
7. Service
en. Din forespørsel knyttet til våre produkter eller priser vil bli besvart innen 24 timer.
b. Vær godt trent og erfaren til å svare på alle dine henvendelser på flytende engelsk
c. OEM & ODM, enhver forespørsel kan vi hjelpe deg med å designe og sette inn i produktet.
d. Distributører tilbys for ditt unike design og noen av våre nåværende modeller
e. Beskyttelse av salgsområdet ditt, designideer og all din private informasjon.
Vi svarer alltid på dine spørsmål: 24 timer i døgnet, 7 dager i uken.
