Automatisk optisk Bga Rework Station

Automatisk optisk BGA-omarbeidingsstasjon

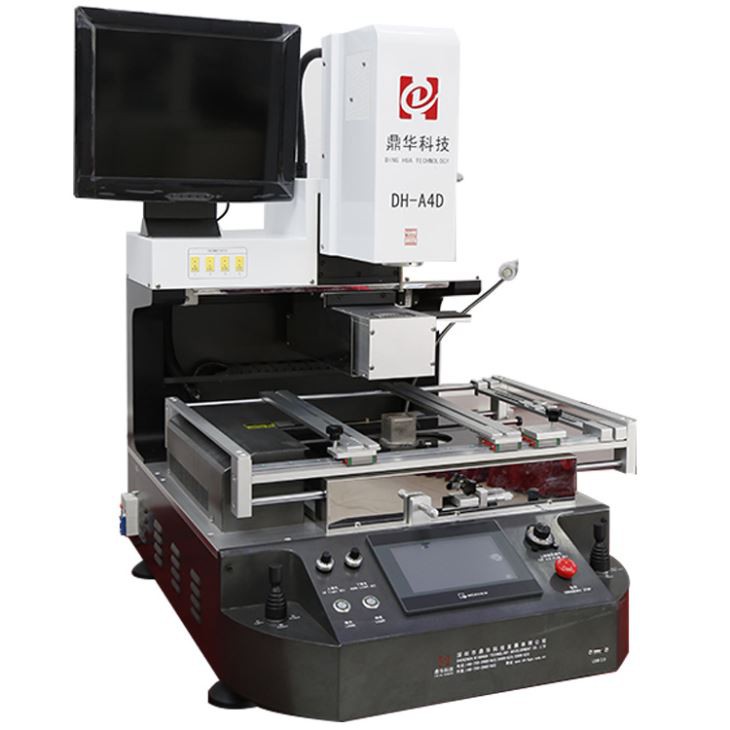

DH-A4D er en utmerket BGA-omarbeidingsstasjon med bevegelig IR-forvarmingsområde, helautomatisk optisk CCD og brikke

mater, og laserpunkt innebygd i det øverste varmehodet osv. Som kan hjelpe deg med å gjøre omarbeidsprosedyren enklere og mer effektiv.

Produktparameteren til den automatiske optiske BGA-omarbeidingsstasjonen

Produktdetaljer for full auto optisk BGA reballing maskin

Helautomatisk optisk CCD importert fra Japan og brikkemater brukt for en brikke med 1*1~80*80 mm,

når maskinen jobber, kan det innebygde topphodet med vakuumpennen automatisk plukke opp brikken eller plassere brikken på.

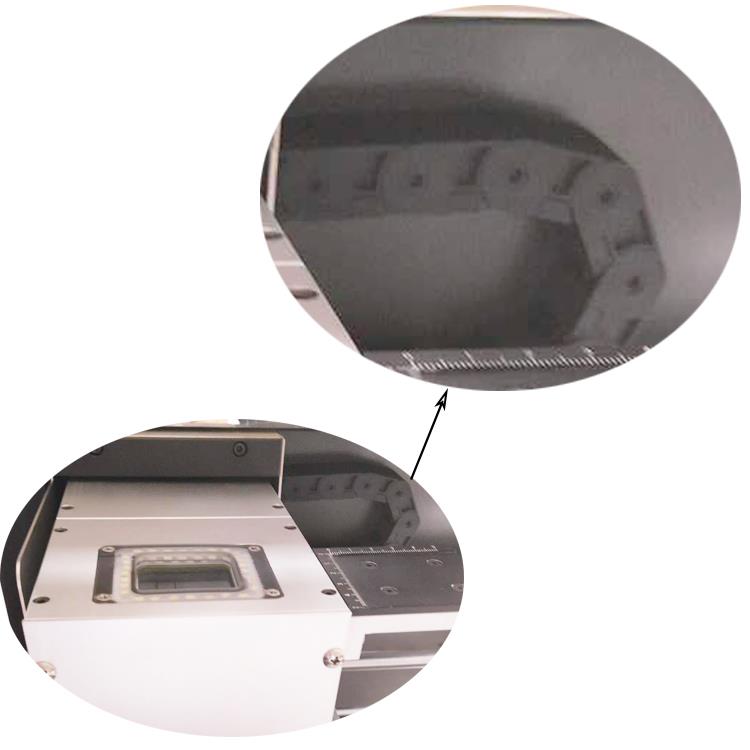

"Tankkjeden" for disse kablene går med en optisk CCD&brikkemater, sikker og holdbar.

To joysticker, når den er manuell, er den ene for at optisk CCD og brikkemater skal flyttes til venstre/høyre eller bakover/forover,

den ene er for topphodet å løpe opp eller ned, og bilder på LCD-skjermen zoomet inn eller ut.

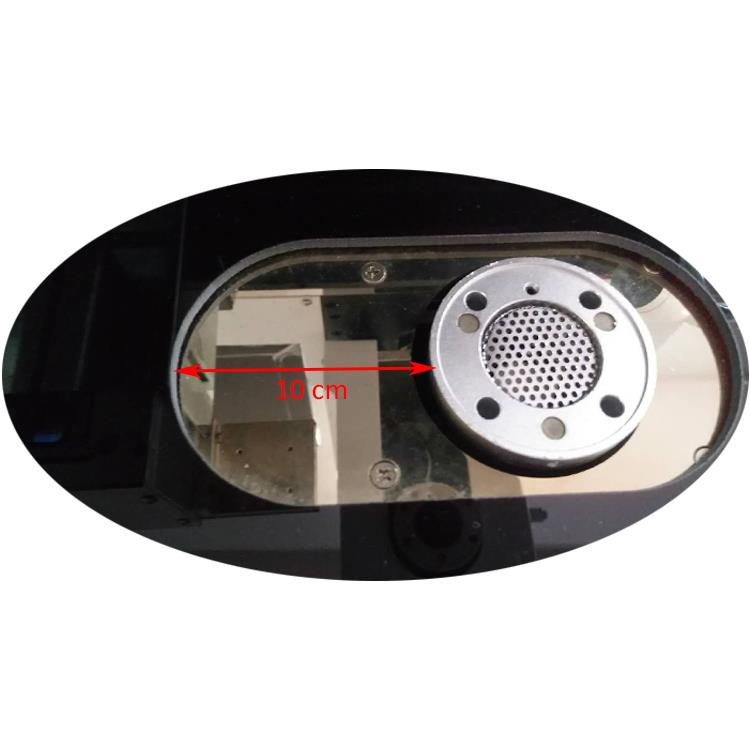

Infrarødt forvarmingsområde, for forskjellig form eller brikke plassert i en annen posisjon, og IR-området består av karbon

fibervarmerør (mørkt lys absorberes lett av PCB og holdbart) og anti-høytemperatur-glassskjoldbelegg

(forhindrer at små komponenter eller støv faller inni).

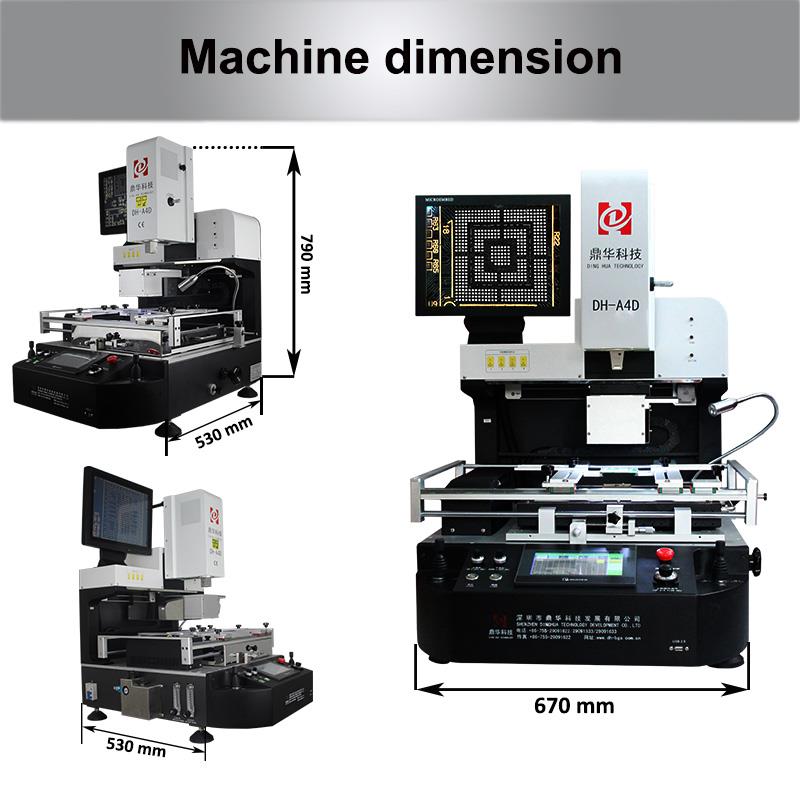

BGA omarbeidingsstasjon DH-A4D, L*B*H=670*530*790mm, nettovekt: 95kg, pakket i en kryssfinerboks med skum inni for

maskinbeskyttet. Riktig dimensjon og vekt er praktisk for de fleste arbeidsbenker, uansett på verksted

eller verksted.

Frakt, pakking og salg etter den automatiske optiske BGA-omarbeidingsstasjonen

Maskiner som denne DH-A4D vil vibreres i minst 24 timer før levering, uansett fortid eller nå,

vi er den eneste som gjør vibrasjoner for BGA-rework-stasjonen, la den deretter kjøre konstant i minst 24 timer.

For å sikre at maskinene vil fungere effektivt.

Pakket i kryssfinerboks (fumigert), uansett hvor den skal sendes, er det ingen begrensning for

Import. Tykke treplater og innvendig skum kan gjøre en maskin godt beskyttet, og indikerte mønstre som viser varsel om ingen opp-ned, oppover og skjørhet etc. For at maskinen får bedre beskyttelse på leveringsveien.

De verdifulle kundene som bruker maskinen vår

Disse kundene som ovenfor har brukt vår BGA-omarbeidingsstasjon, ikke bare i Kina, men også i utlandet, hvis du er stengt for dem, kan du prøve å avtale dem og gå for å se, mer detaljer, vennligst kontakt oss.

Vanlige spørsmål om automatisk BGA-omarbeidingsstasjon

1. Spørsmål: Hvordan lage komponentene rundt brikken som skal loddes eller avloddes?

A: De skreddersydde dysene er nødvendige, hvis ingen riktige dyser, også varmebestandig materiale, som,karpton tape.

2. Q:Hvis dette er første gang detjeg prøver åomarbeid et brett, hvordan bør jeg gjøre?

A: Vi foreslår at du prøver å omarbeide et skrapbrett først.

3. Spørsmål: Kan jeg bruke den til å reparere Iphone, Macbook og andre PCBAer?

A: Jada, så lenge PCB er mindre enn 410*450 mm, kan de omarbeides av denne maskinen.

4. Spørsmål: Kan jeg legge til et kamera på siden for å se loddekulen smelte?

A: Ja, om nødvendig kan ett kamera installeres for det, bildet vil vises på skjermen.

Kunnskap om Automatci optisk BGA omarbeidingsstasjon:

1. Humanisert design:

Innebygd med industriell PC pluss trinnmotordrift pluss Intelligent temperaturmodul, Stabil og pålitelig.

Windows IOS-grensesnitt på engelsk og kinesisk pluss USB-grensesnitt, enkel betjening.

Bruk to varmesoner, både øvre og nedre varmeapparat er varmluft,

Lyd hint system. 5s-10s før oppvarmingen er ferdig

2. Nøyaktig temperaturkontroll:

To uavhengige temperaturoppvarminger pluss PID-selvinnstilling pluss PLS, temperaturnøyaktighet vil være på ca. 2 grader.

Den kan stille inn 8 segmenter oppvarming, og massiv lagring av gruppens temperaturprofil.

Innstilling av BGA varmekurve praktisk og indekssøk.

3. Praktisk visuell justering:

Optisk justering pluss CCD fargelinsesystem pluss laserposisjonering

2-fargeseparasjon, forstørrelse, mikrojustering

Autofokus, autokorreksjon, automatisk fargedifferensiering.

Justeringssystem for lysnivå.

Japan-kamera kan bevege seg foran og bak.

Innebygd vakuumpumpe, ta opp BGA-brikken automatisk.

Joystick-kontroll, zoom inn og zoom ut, ned og opp.

4. Presisjonskomponenter:

Nøyaktig finjustering av BGA-brikken

X, Y, Z mikrometer finjustering, plasseringsnøyaktighet vil være ca. 0.01 mm

V-sporklemme pluss universalfeste egnet for alle typer PCB.

Varmesystem og monteringshode 2 i 1 design, presis posisjonering.

5.Perfekt sikkerhetsdesign:

Med viftefeilbeskyttelse, termoelementfeilbeskyttelsesfunksjon.

Overopphetingsbeskyttelse, nødstoppfunksjon.

Applikasjon:

Passer for alle typer BGA (CCGA, BGA, QFN, CSP, LGA, Micro SMD, MLF, POP-pakke)

Bly og blyfri.
