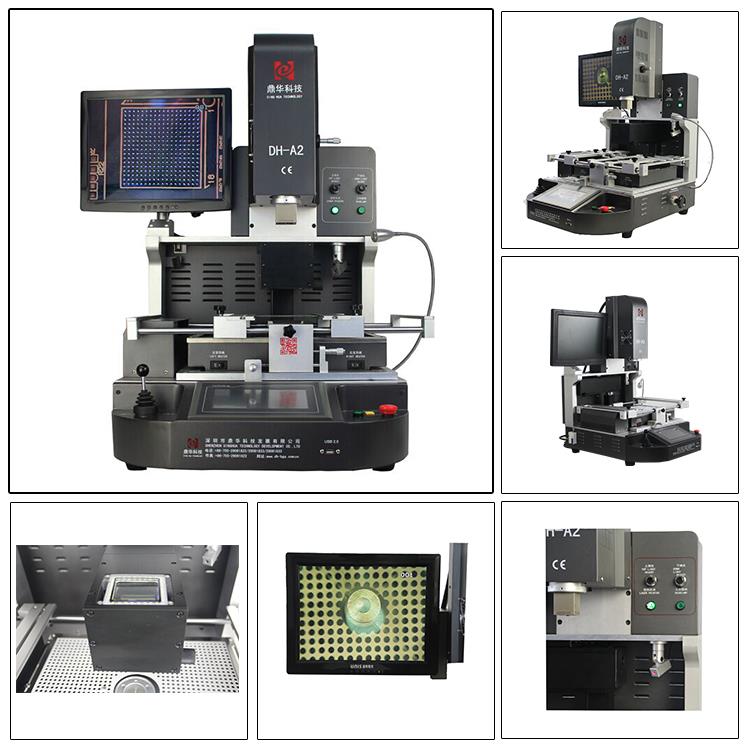

IC-erstatningsmaskin

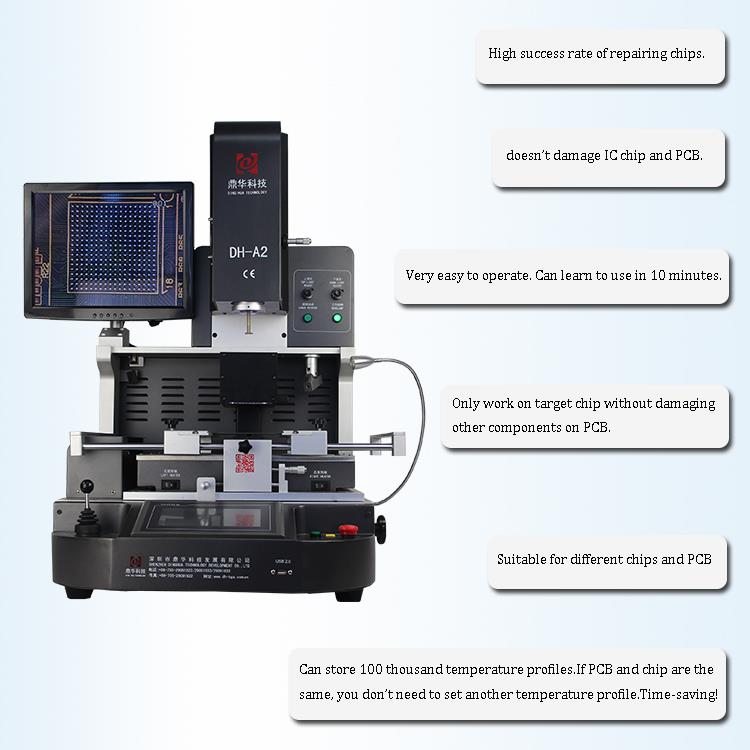

Automatisk IC-erstatningsmaskin med et optisk justeringssystem

1. Anvendelse av IC-erstatningsmaskin

Egnet for forskjellige PCB.

Hovedkortet til en datamaskin, smarttelefon, bærbar PC, MacBook logikkkort, digitalkamera, klimaanlegg, TV og

annet elektronisk utstyr fra medisinsk industri, kommunikasjonsindustri, bilindustri, etc.

Egnet for forskjellige typer brikker: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED-brikke.

2. Produktfunksjoner til IC-erstatningsmaskin

• Avlodding, montering og lodding automatisk.

•CCD-kamera sikrer presis justering av hver loddeskjøt,

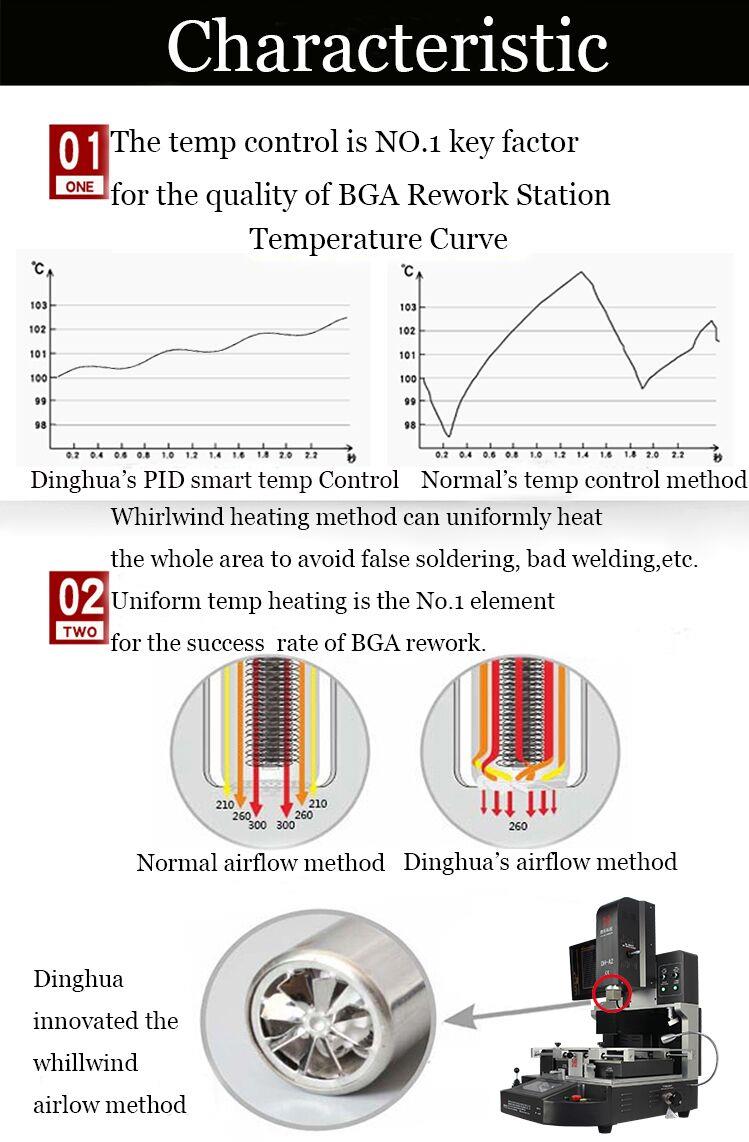

•Tre uavhengige varmesoner sikrer nøyaktig temperaturkontroll.

• Varmluft flerhulls rund senterstøtte er spesielt nyttig for store PCB og BGA plassert i midten av

PCB. Unngå kaldlodding og IC-dråpesituasjon.

• Temperaturprofilen til bunnvarmeren kan nå så høyt som 300 grader, kritisk for hovedkort i stor størrelse.

I mellomtiden kan den øvre varmeren stilles inn som synkronisert eller uavhengig arbeid.

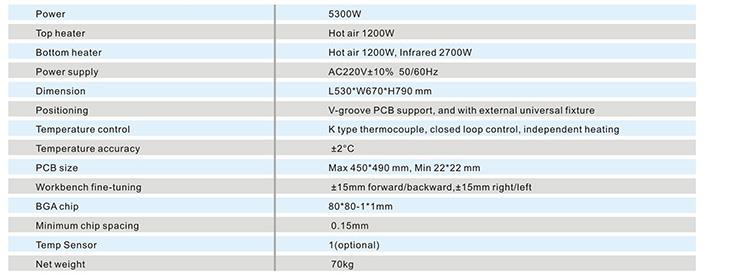

3.Spesifikasjon av IC-erstatningsmaskin

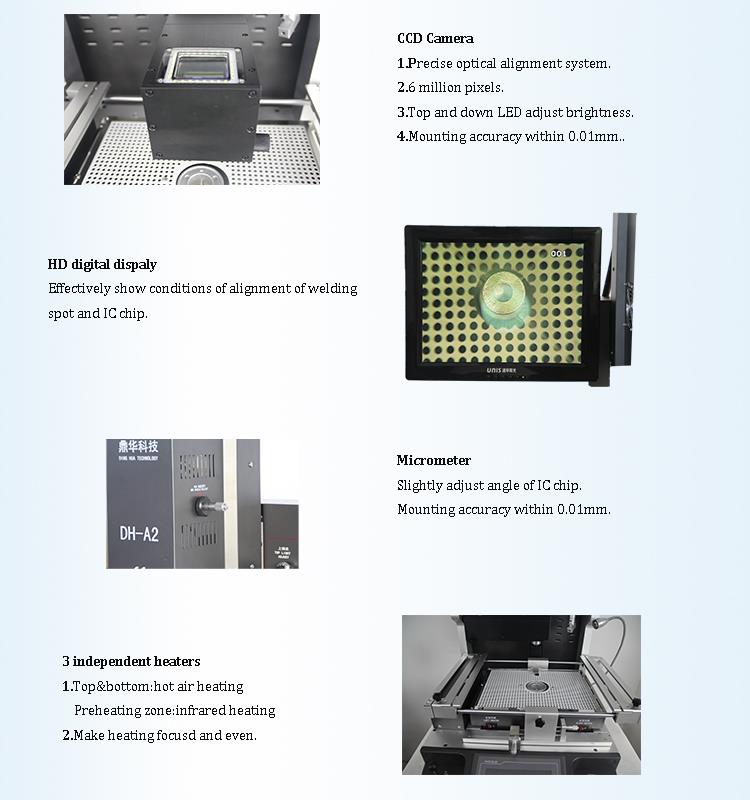

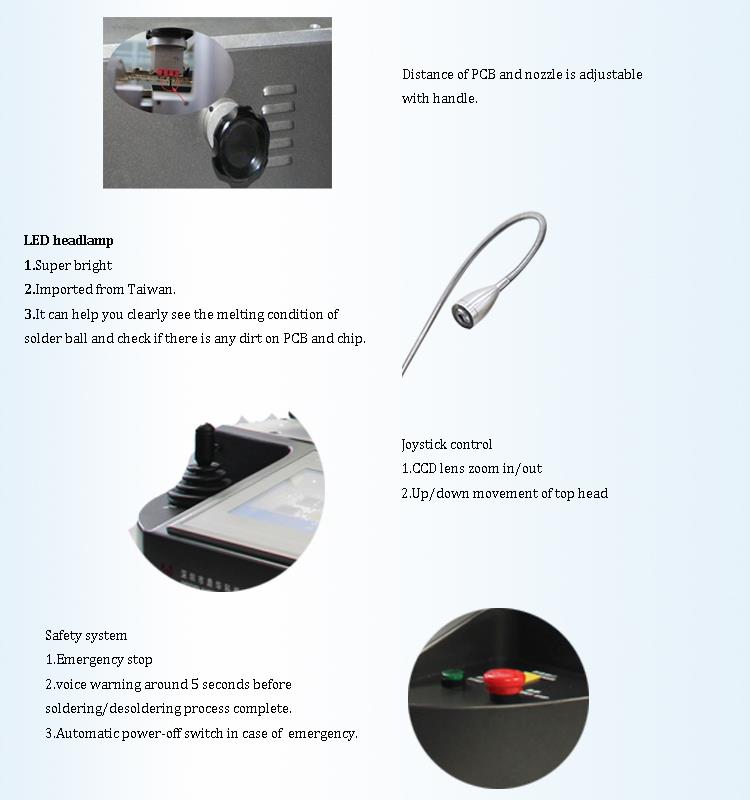

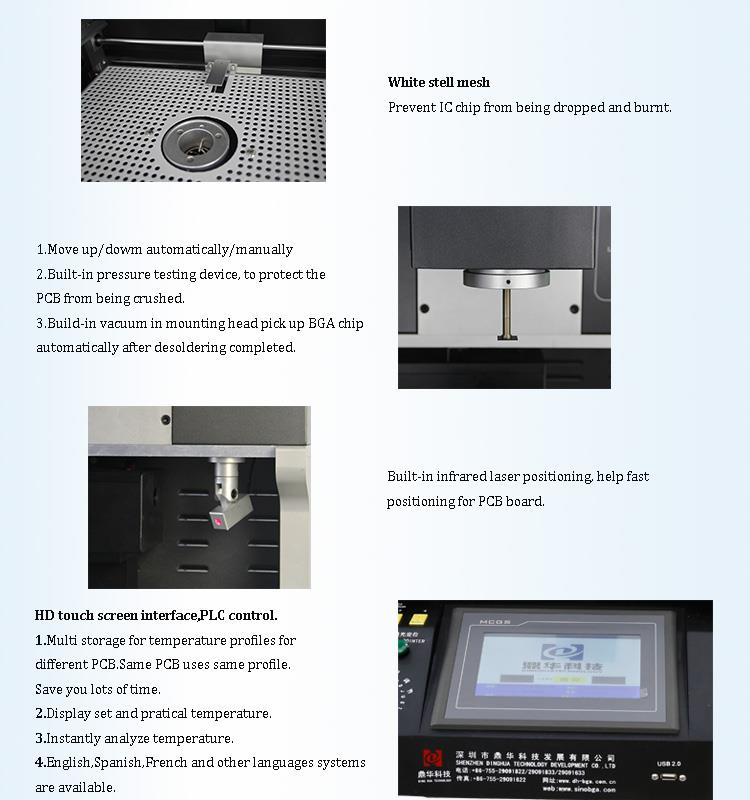

4.Detaljer om IC-erstatningsmaskin

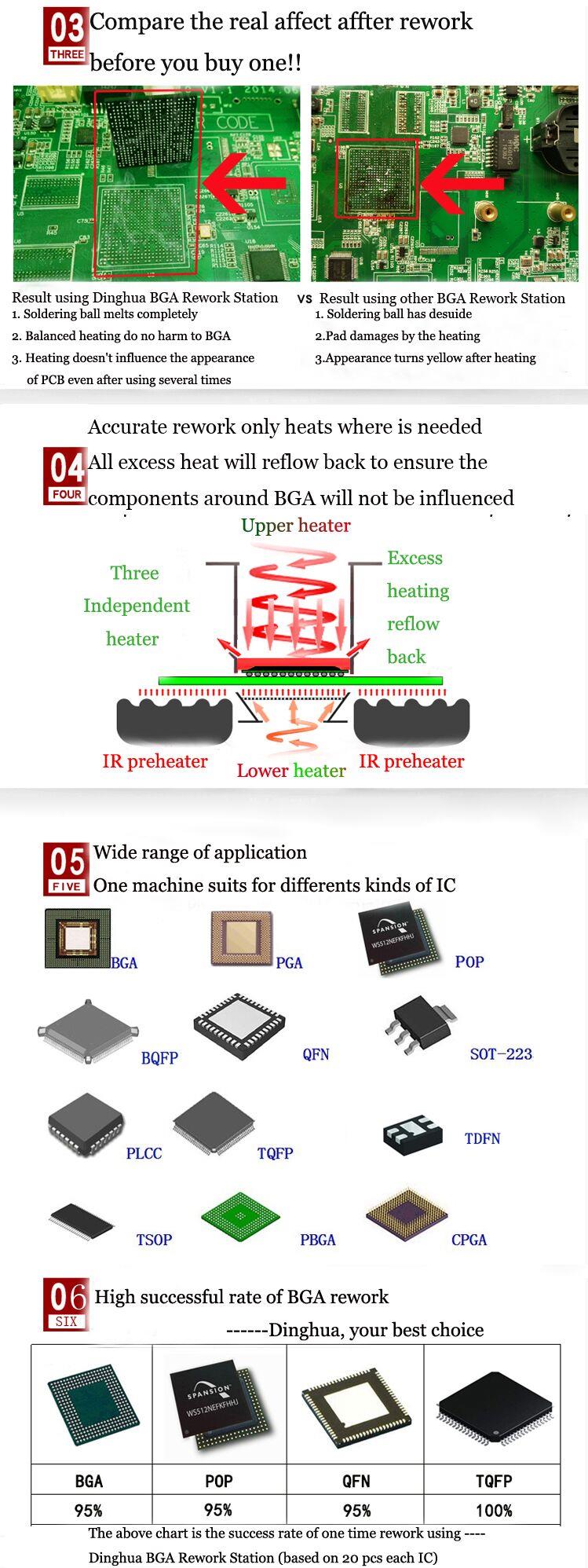

5. Hvorfor velge vår IC-erstatningsmaskin?

6. Sertifikat for IC-erstatningsmaskin

For å tilby kvalitetsprodukter var SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD den første som bestod

UL, E-MARK, CCC, FCC, CE ROHS-sertifikater. I mellomtiden, for å forbedre og perfeksjonere kvalitetssystemet, har Dinghua

bestått ISO, GMP, FCCA, C-TPAT revisjonssertifisering på stedet.

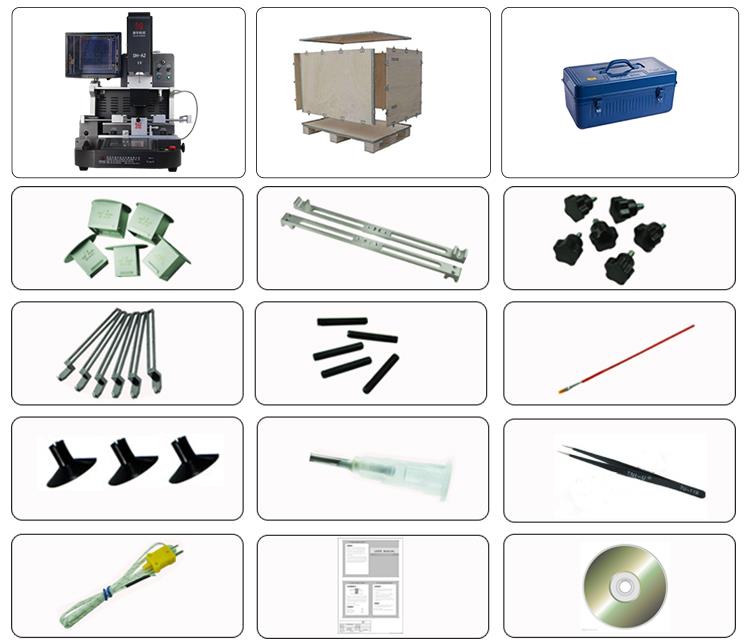

7. Pakking og forsendelse avIC-erstatningsmaskin

8. Kontakt for IC-erstatningsmaskin

 Email: john@dh-kc.com

WhatsApp/Wechat/Mob:+86 157 6811 4827

9. Beslektet kunnskap

Forbered deg på vedlikehold

1. Lag en foreløpig analyse av feilen:

Å forfekte å våge å gjøre det betyr ikke å oppmuntre til hensynsløshet. I likhet med feilfenomenet er ikke årsaken til feilen den samme. Hvis du møter det sammefeilfenomen, er det åpenbart ikke lurt å blindt ta medisinen og blindt erstatte enheten. Er du litt i tvil under vedlikehold, blir du ivrigfor å erstatte enheten. Det kan også forårsake mange nye feil, som vil forårsake problemer eller øke vanskeligheten med vedlikeholdsarbeid. I alvorlige tilfeller, et verdifullt kretskortkan demonteres og kasseres fullstendig og kan ikke gjenvinnes.

Så hva er den riktige måten? Vær nøye med å måle de relevante komponentene nøye. For eksempel, hvis en enhet viser seg å være unormal i funksjon, er det ikke nødvendigå umiddelbart hevde at enheten er ødelagt. I stedet er det nødvendig å sjekke de ulike enhetene og sporene rundt den ytterligere. Bare ved omfattende etterforskning kanvi ser fenomenet og oppdager essensen.

De generelle trinnene i feilanalysearbeidet er som følger:

(1), feilfenomenet til kretskortet (henvendelse til reparasjonspersonell).

(2) Foreløpig analyse av mulige steder for feilfordeling i henhold til feilfenomenet.

(3), i henhold til funksjonsområdet inndeling av kretskortet for å lage et enkelt feilflytskjema.

(4), trinn for trinn i henhold til feilflytskjemaet, noe som er veldig gunstig for akkumulering av dømmekraft.

I tillegg, etter at feilen er reparert, må alle vedlikeholdsprosedyrer registreres, og relevant vedlikeholdsmateriell bør sorteres og sorteres for å veilede fremtidig vedlikehold.



2. Forbered nødvendige verktøy og informasjon:

(1) Klargjør nødvendige måleinstrumenter, som vedlikeholdstester, multimeter (digital/peker), kortslutningssporer, programmerer, EPROM-viskere, signalgenerator,frekvensmåler, lagringsoscilloskop, logikkanalysator, etc. Forbered nødvendige reparasjonsverktøy, som pinsett, IC-ekstraktorer, trådkuttere, diagonaltang, antistatiske hansker, støv-vaskeørekuler og børster, ikke-induktive skrutrekkere, elektrostatiske penner, elektriske loddebolter, loddeinnretninger, varmluftpistol, blåsestasjon med konstant temperatur,osv.

(2) Forbered ofte brukte komponenter, for eksempel TTL-serier, COMS-serier, vanlige minneserier, vanlige LSI-serier, vanlige grensesnittenhetsserier, vanlige analoge bryterserier,osv. Forbered også noen serier av motstander (motstander), kondensatorer, induktorer, transistorer, og så videre.

Selvfølgelig er det vanskelig for noen å kunne forberede seg på det. Selv om den er ferdig tilberedt som beskrevet ovenfor, blir den ikke helt lik. Her er bare en rutinemessig oppregning.

Mange ting er bare nyttige i visse situasjoner. For eksempel er en kortslutning mellom en strømforsyning og en jording på et komplekst kretskort forårsaket av en bestemt enhet, menstrømforsyning og jord til alle enheter er kortsluttet under testen. Det er veldig vanskelig å sjekke. Det er veldig enkelt å ha en kortslutningsmåler på dette tidspunktet.

(3) Før inspeksjonen bør reparasjonspersonellet forstå skaden på det defekte kretskortet og diagnoserapporten på utstyret. Dette er veldig viktig for riktigog effektivt fastslå feilen.

Hvis forholdene tillater det, bør vedlikeholdspersonellet gå til stedet for å faktisk se på feilfenomenet og finne ut om reparasjonskretskortet faktisk er defekt. Det er åsi om kretskortet er riktig tilkoblet, støpselet er sikkert, om innstillingen er endret, om trinnene for å betjene enheten er riktige osv., er mange gode kortofte feilvurdert som feil på grunn av manglende erfaring fra operatøren.

(4) Før vedlikehold er det best å vite det logiske nivået og den logiske bølgeformen til hvert testpunkt på det defekte kretskortet under normale forhold. Forstår i det minste funksjonene ogbruk av hver hovedenhet, og klargjør parametermanualene til de relevante enhetene. Klar og analyser når som helst.

(5) Før du tester strømforsyningen, er det nødvendig å finne ut strømforsyningstype, positiv og negativ polaritet, sårbare komponenter og kortslutning, manglende deler osv. til den defektekretskort. Vær forsiktig ved første oppstartstest, for å unngå å legge til feil strømforsyning. Dårlig bord.

3. Det samme brettet har stor verdi for feilreparasjon:

Det er best for vedlikeholdspersonell å be en reparasjonsenhet eller reparatør om å levere et godt brett som er identisk med det defekte styret eller et dårlig brett som er identisk med det defekte styret.

I dagens vedlikehold på komponentnivå har mange testinstrumenter relativt gode sammenligningsfunksjoner for gode og dårlige tavleenheter. Verdien av et godt styre for å lykkesreparasjoner er noen ganger mye større enn kretsdiagrammet, noe som i stor grad kan forbedre reparasjonshastigheten og reparasjonshastigheten.

Et dårlig kretskort som er identisk med det defekte kretskortet har også stor referanseverdi for vedlikehold. Fordi feilpunktene til de to dårlige brettene ikke nødvendigvis er de samme,

selv om feilpunktene er de samme, er ikke skadegraden den samme. Derfor er det ofte enklere og enklere å reparere flere like dårlige plater samtidig enn å reparereet dårlig brett.
