CCD-kamera Optisk Bga Reballing Machine

Optisk CCD kamera BGA reballing maskin

Automatisk BGA/SMT omarbeidingsstasjon, med et stort IR-forvarmingsområde på opptil 430*480 mm, for eksempel TV,

klimaanlegg og kjøleskap etc. kan repareres, også den helautomatiske chipmateren er veldig intelligent.

Produktparameteren til optisk CCD-kamera BGA reballing maskin

Produktdetaljene til optisk CCD-kamera BGA reballing maskin

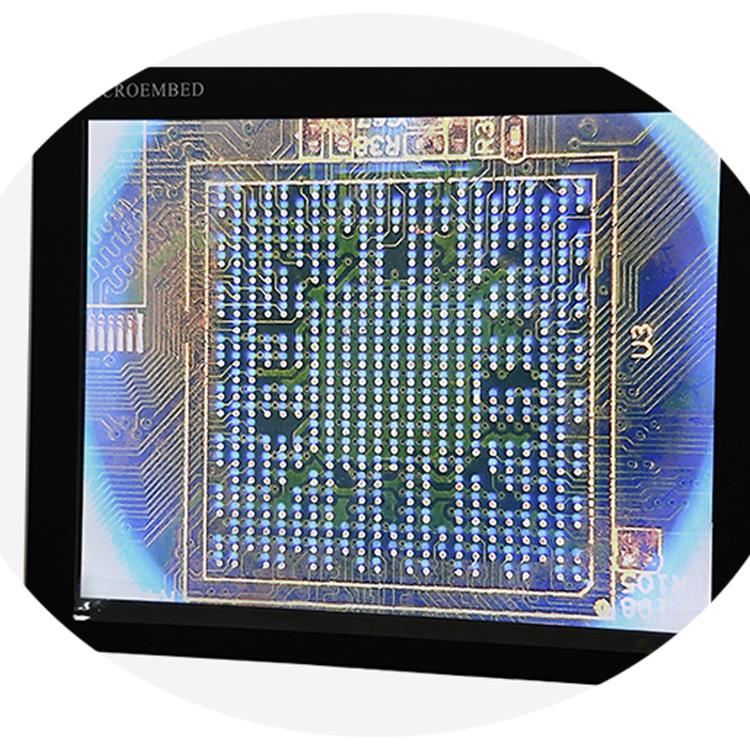

Skjerm, 15 tommer, 1080P for alle prikker på brikken og hovedkortbilde på den.

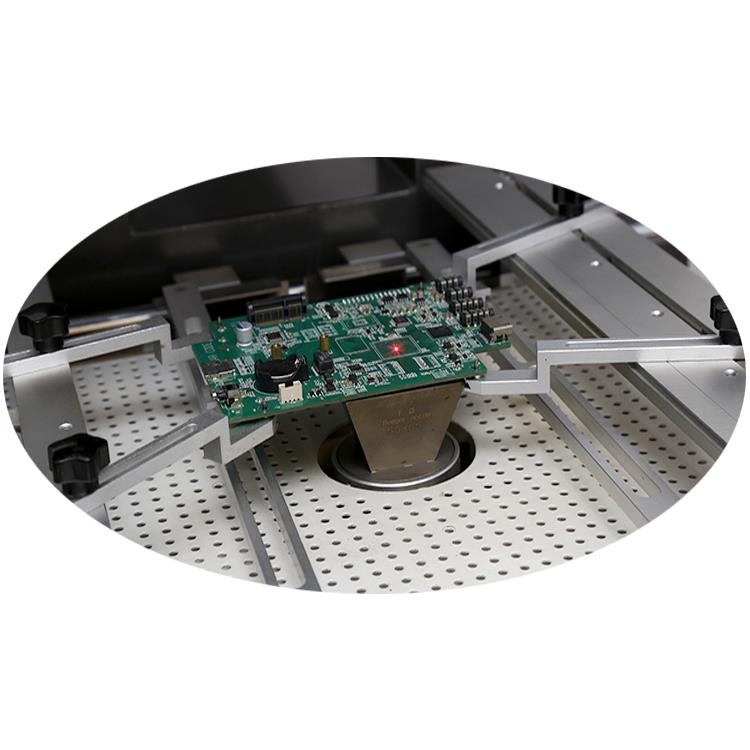

Det er 2 uavhengige varmeområder under et hovedkort, ett er IR, ett er varmluft, en dyse som brukes til varmluft,

størrelsen kan endres og tilpasses.

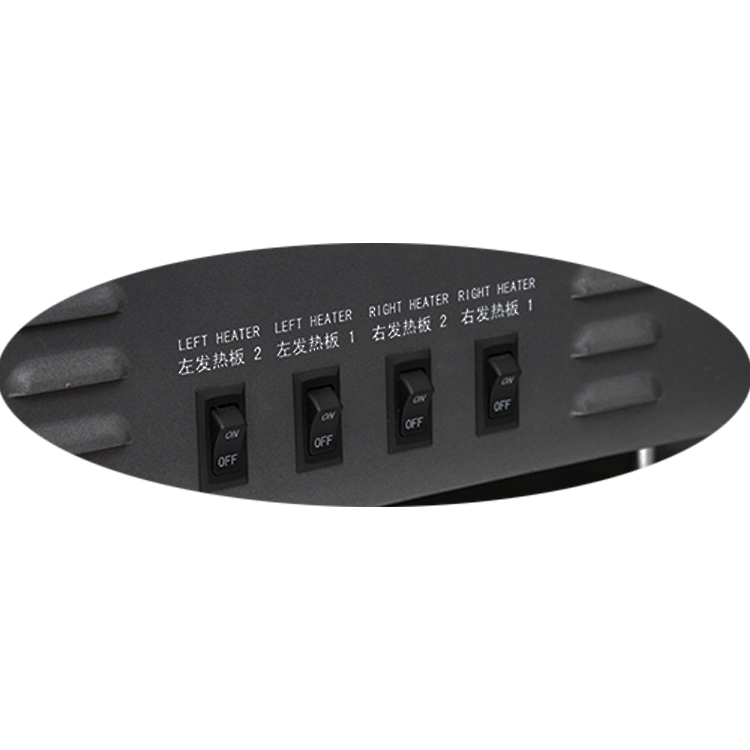

IR-brytere , 4 stk , ved reparasjon av et lite eller veldig lite hovedkort kan 2 av dem eller alle slås av for

ikke nødvendig strøm ved hjelp av .

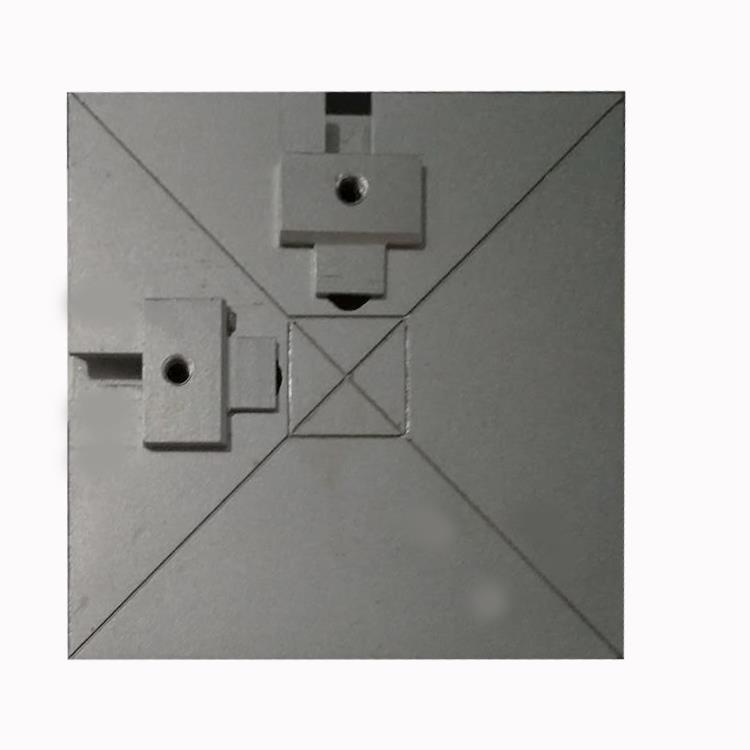

Sponmater for disse størrelsene fra 2*2~80*80mm, og den er helautomatisk for spon lastet på eller hentet fra.

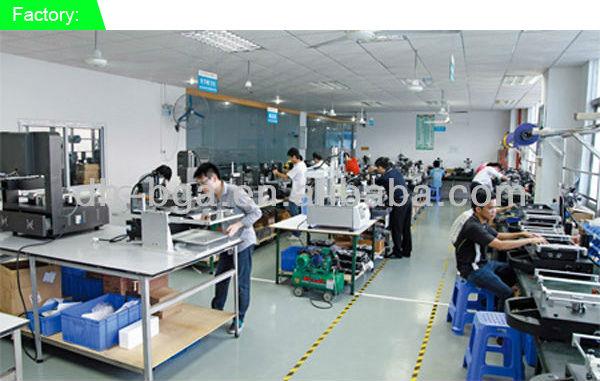

Om vårt verksted og kontor:

Bredt og lyst verksted for produksjon av BGA-omarbeidingsmaskiner, som oppfyller ISO9001:2000-standarden, vår

Oppdraget er å tilby produkter av høy kvalitet til alle kunder.

Et av våre kontorer for salgsservice og kvalitetsstyringskontroll, alle våre salg har rekkevidde erfaring til disse

BGA omarbeidingsstasjon, vanligvis, hvis noen problemer med maskinen, de fleste av dem kan løses av vår utmerkede salgsingeniør.

Levering, frakt og service av BGA omarbeidingsstasjon:

Før levering vil maskinen vibrasjonstesting i minst 72 timer, vi er den første fabrikken som doserer prosessen.

Fast kryssfinermateriale med 5 lag (fumigert), skum inni mellom BGA omarbeidingsstasjon og boks,

med spalte mellom boks og bakke for enkelt å gafle opp og bæres opp i kjøretøyet eller på bakken.

Vanlige spørsmål om optisk CCD kamera BGA reballing maskin

1. Spørsmål: Vil maskinen gå igjen for testing etter vibrering?

A: Selvfølgelig vil maskinen gå i minst 12 timer konstant, i tilfelle problemer vil den vibrere igjen,

kjør deretter igjen, bare for at BGA-omarbeidingsstasjonen skal være perfekt når kunden fikk.

2. Spørsmål: Kan du lære meg hvordan jeg bruker hvis jeg er ny?

A: Jada, de fleste av kundene som kjøpte disse BGA-omarbeidingsstasjonene med optisk justeringssystem er nye,

og disse maskinene er mye enklere enn manuelle.

3. Spørsmål: HVIS du har andre maskiner, bortsett fra BGA omarbeidingsstasjon?

A: Ja, vi har, for eksempel, automatisk skruelåsemaskin, automatisk loddestasjon og limdispensering

maskin etc.

4. Spørsmål: Produserer du PCB, brikker eller andre komponenter?

A: Nei, vi konsentrerer oss om automatiseringsutstyr, vårt oppdrag er å lage 21^stårhundre mer effektivitet.

Noen ferdigheter om PCB-reparasjon:

Circuit Cut, Surface Circuits

Denne metoden brukes til å bryte en krets eller kortslutte. En liten del av kretsen fjernes og danner et brudd.

Bredden på bruddet bør være minst like bred som minimum lederavstand. Den kirurgiske kniven

eller høy hastighet, Micro-Drill System brukes. Denne metoden anbefales kun for overflateskjæringer.

Etter kutting forsegles området med epoksy.

FREMGANGSMÅTE

1. Identifiser kretsen eller kortslutningen som skal kuttes. Bestem fra kunstverket eller tegningene hvor den beste plasseringen

2. er å ta pausen. Bredden på bruddet bør minst samsvare med den minste nødvendige elektriske avstanden.

3.


2. Rengjør området.

3. Gjør forsiktig to små kutt med kniven og fjern den korte delen av kretsen.

4. Velg riktig størrelse kulemølle og sett den inn i Micro-Drill System. Sett hastigheten til høy.

Kulemøllen skal ha omtrent samme bredde som kretsen som skal kuttes

5. Lag forsiktig 1 eller 2 kutt etter behov.

6. Sjekk kontinuiteten for å være sikker på at kretsen er kuttet.

7. Rengjør området.

8. Bland epoksy. Hvis ønskelig, tilsett fargemiddel til den blandede epoksyen for å matche

9. fargen på PC-kortet.

10.Fullført reparasjon.
