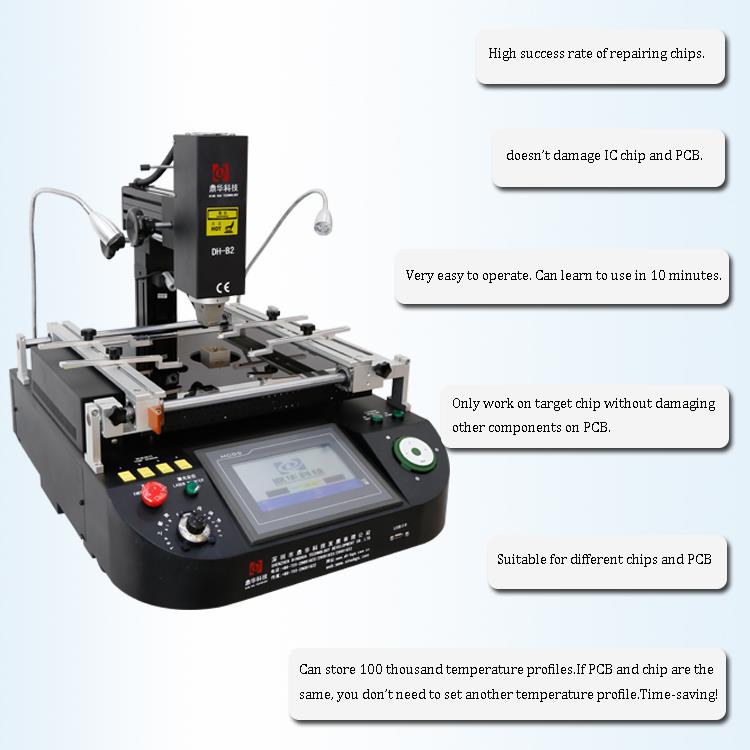

3 varmesoner Touch Screen SMD Rework Station
Vi er den ledende produsenten og leverandøren av BGA varmlufts- og infrarøde omarbeidingsstasjoner. Vi bringer nøyaktig konstruert og høykvalitets loddestasjon med digital temperaturkontroll. Disse produktene er tilgjengelige med digitale indikatorer og vi tilbyr disse produktene i varierte spesifikasjoner når det gjelder størrelser, kapasiteter og diametre.
Beskrivelse
1. Produktegenskaper for 3 varmesoner Touch Screen SMD Rework Station
Vedta infrarød sveiseteknologi som uavhengig leting.
Bruk varmluftsvarme, det er enkelt å skjære gjennom varmeandel piercing tradisjon sveisemaskin med sirocco.
Betjen enkelt. Trenger bare en halvtimes trening. Kan betjene denne maskinen.
Du trenger ikke sveiseverktøy, den kan sveise hele komponenten på 2x2-80x80 mm.
Denne maskinen har 650W varmesystem. bredt til 80x120mm.
Varmluftsdyse er med reflowventil. Ikke støt på en liten komponent i omkretsen. Kan passe for alle komponentene, spesielt Micro BGA-komponenten.
2.Spesifikasjon av 3 varmesoner Touch Screen SMD Rework Station
| Makt | 4800W |
| Toppvarmer | Varmluft 800W |
| Undervarmer | Varmluft 1200W, Infrarød 2700W |
| Strømforsyning | AC220V±10% 50/60Hz |
| Dimensjon | L800*B900*H750 mm |
| Posisjonering | V-spor PCB-støtte, og med ekstern universalarmatur |
| Temperaturkontroll | K-type termoelement, lukket sløyfekontroll, uavhengig oppvarming |
| Temperaturnøyaktighet | ±2 grader |
| PCB størrelse | Maks 450*500 mm.Min 20*20 mm |
| Finjustering av arbeidsbenken | ±15 mm fremover/bakover, ±15 mm høyre/venstre |
| BGAchip | 80*80-1*1 mm |
| Minimum chip-avstand | 0.15 mm |
| Temp sensor | 4 (valgfritt) |
| Nettovekt | 36 kg |
3.Detaljer om 3 varmesoner Touch Screen SMD Rework Station

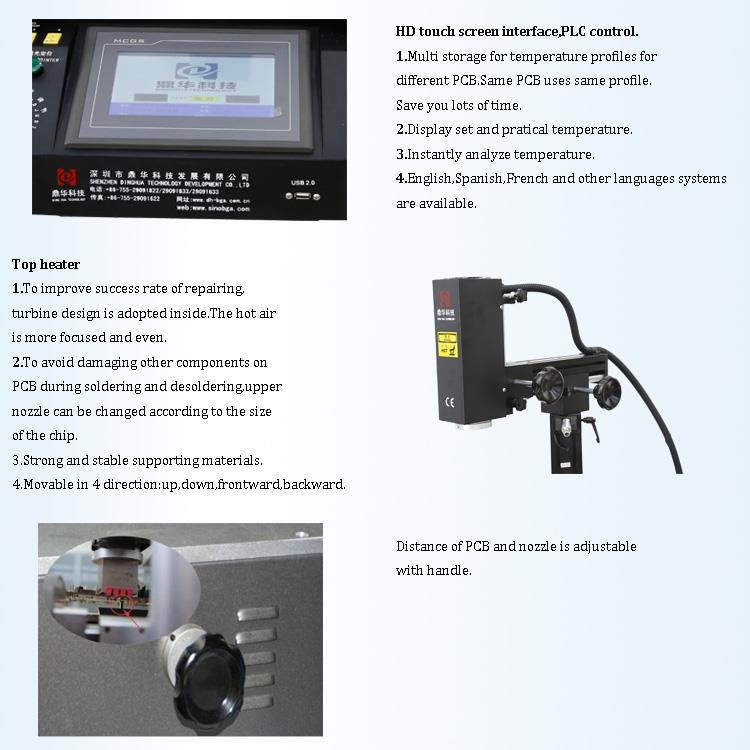

1.HD berøringsskjermgrensesnitt;
2. Tre uavhengige varmeovner (varmluft og infrarød);
3. Vakuumpenn;

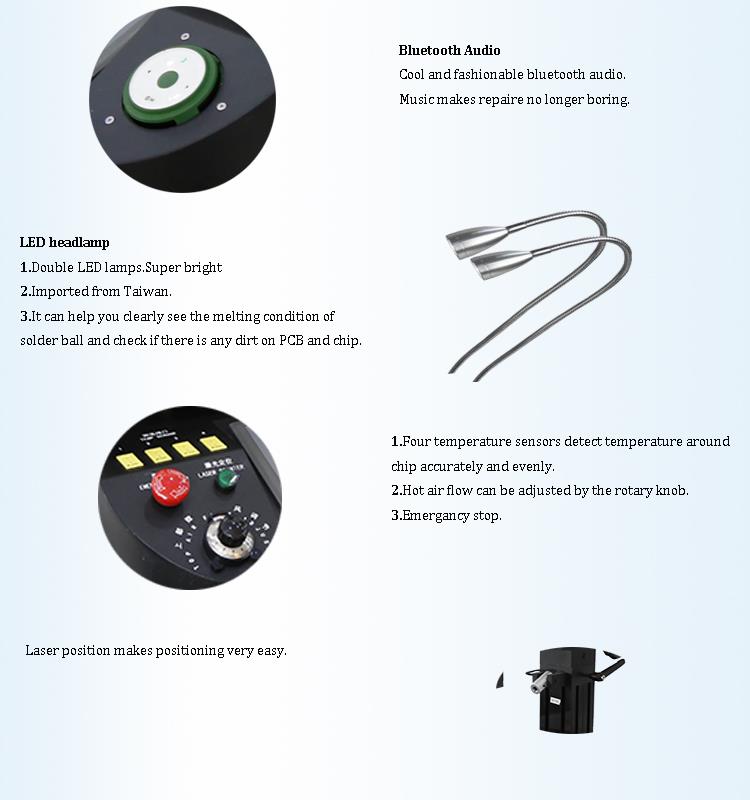

4. Led hodelykt.
4.Hvorfor velge våre 3 varmesoner Touch Screen SMD Rework Station?
5.Sertifikat for 3 varmesoner Touch Screen SMD Rework Station
6. Pakking og forsendelse av 3 varmesoner Touch Screen SMD Rework Station
7.Relatert kunnskap
Hva er forholdsreglene for SMT-patchprosessen?
Oppbevaringstemperatur: Det anbefales at oppbevaringstemperaturen i kjøleskapet er 5 grader -10 grader, gjør
ikke falle under 0 grad.
Utgående prinsipp: Du må følge prinsippet om først inn, først ut, og ikke få loddepasta til å lagre
i fryseren for lenge.
Tinekrav: Tin naturlig i minst 4 timer etter at loddepastaen er tatt ut av fryseren.
Ikke åpne lokket under tining.
Produksjonsmiljø: Det anbefales at butikktemperaturen er 25±2 grader og den relative fuktigheten
skal være 45 %-65%RH.
Brukt pasta: Etter å ha åpnet lokket, anbefales det å bruke det innen 12 timer. Hvis det må lagres, vær så snill
bruk en ren, tom flaske, forsegl den og sett den tilbake i fryseren.
Mengden pasta plassert på stålnettet: Mengden loddepasta plassert på ståltråden for den første
tid bør ikke overstige 1/2 av høyden på skrapen ved utskrift og rulling.
For det andre må utskriftsjobber i SMT-brikkebehandlingsprosessen ta hensyn til:
1. Skrape: Skrapematerialet er fortrinnsvis en stålskrape, som bidrar til dannelse og stripping
av loddepastaen som er trykt på PAD.
Nalvinkel: Manuell utskrift er 45-60 grader; maskinutskrift er 60 grader.
Utskriftshastighet: Manuell 30-45mm/min; trykkmaskin 40mm-80mm/min.
Utskriftsmiljø: Temperaturen er 23±3 grader og relativ fuktighet er 45 %-65%RH.
2. Stålnett: Stålnettåpninger I henhold til kravene til produktet, velg tykkelsen på
stålnett og åpningens form og forhold.
QFP\CHIP: BRIKTER med senteravstander på mindre enn 0,5 mm og 0402 må laserskjæres.
Test stålnett: Spenningstesten av stålnettet utføres en gang i uken, og spenningsverdien er påkrevd
å være 35N/cm eller mer.
Rengjør sjablongen: Når du skriver ut 5-10 PCB-er på rad, rengjør den med en ren kluter. Det er best å ikke bruke filler.
3. Rengjøringsmiddel: IPA-løsningsmiddel: IPA og alkoholløsningsmiddel er best å bruke ved rengjøring av sjablonger. Det er ikke mulig å bruke
klorholdige løsemidler fordi sammensetningen av pastaen vil bli ødelagt og den generelle kvaliteten vil
bli påvirket.
