Laserposisjonering BGA sveiseverktøy

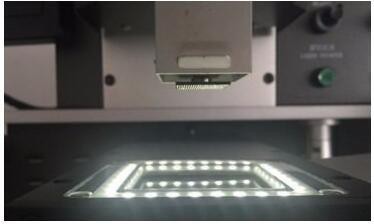

1.varmluftdyser2.k sensor lukkesløyfekontroll3.v-spor PCb-støtte 4.hd farge optisk justeringssystem
Beskrivelse

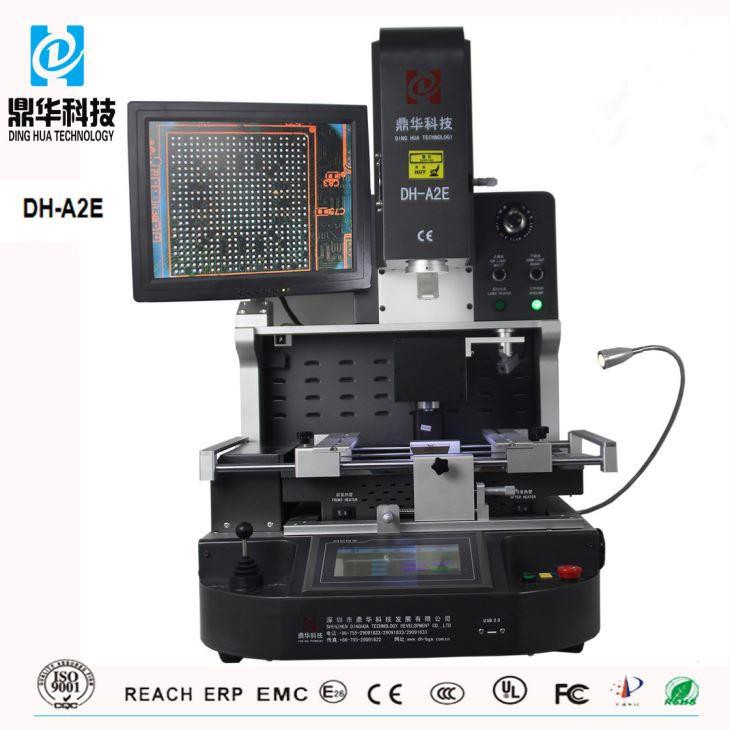

Laserposisjonering BGA sveiseverktøy DH-A2E
Arbeidsdemo:
Laserposisjonering BGA-sveiseverktøy er avgjørende i elektronikkindustrien for presis plassering, justering og lodding av BGA-komponenter på PCB. De bruker laserteknologi for å sikre nøyaktig posisjonering og er integrert med omarbeidingsstasjoner for kontrollert oppvarming og lodding. Nøkkelfunksjoner inkluderer laserjusteringssystemer, berøringsfrie sensorer og lukket sløyfe temperaturkontroll, som sammen forbedrer presisjon og effektivitet. Disse verktøyene er ideelle for høypresisjonselektronikkreparasjon, prototyping og småskalaproduksjon, og tilbyr allsidighet og pålitelighet ved håndtering av ulike BGA-komponenter i avanserte elektroniske enheter.
Avlodde BGA kule og tinn
Spesifikasjoner:
| 1 | Total kraft | 5200w |
| 2 | 3 uavhengige varmeovner | Topp varmluft 1200w, nedre varmluft 1200w, bunn infrarød forvarming 2700w |
| 3 | Spenning | AC220V±10% 50/60Hz |
| 4 | Elektriske deler | 7'' berøringsskjerm + høypresisjon intelligent temperaturkontrollmodul + trinnmotordriver + PLC + LCD-skjerm + høyoppløselig optisk CCD-system + laserposisjonering |
| 5 | Temperaturkontroll | K-Sensor lukket sløyfe + PID automatisk tempkompensasjon + tempmodul, tempnøyaktighet innenfor ±2 grader. |
| 6 | PCB posisjonering | V-spor + universalarmatur + flyttbar PCB-hylle |
| 7 | Gjeldende PCB-størrelse | Maks 370x410mm Min 22x22mm |
| 8 | Gjeldende BGA-størrelse | 2x2mm~80x80mm |
| 9 | Dimensjoner | 600x700x850 mm (L*B*H) |
| 10 | Nettovekt | 70 kg |
Søknader:
Karakteristisk:

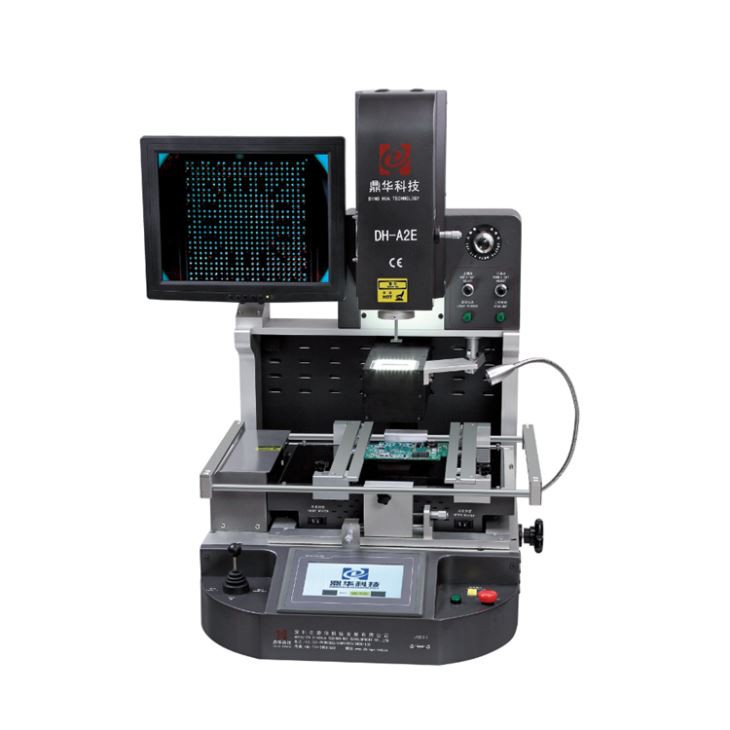

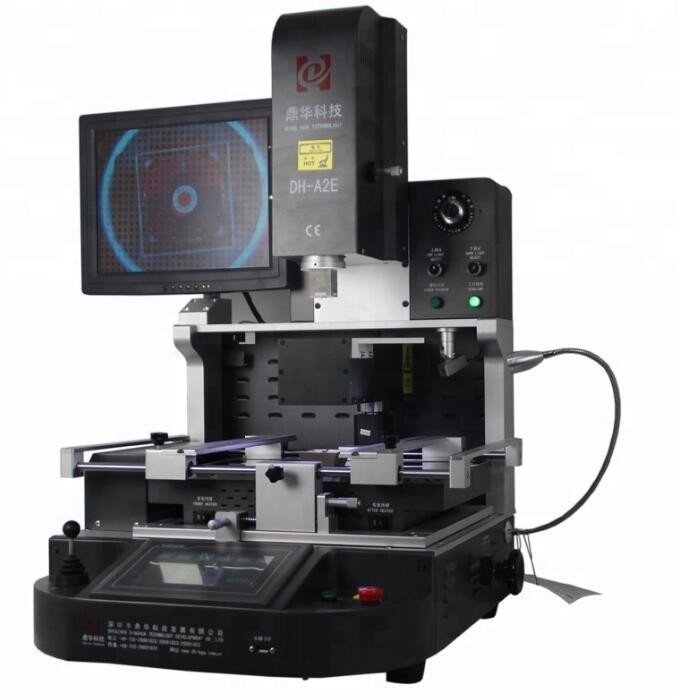

Laserposisjonering BGA sveiseverktøy DH-A2E
DeDH-A2Eer det mest avanserte BGA-omarbeidingssystemet som er tilgjengelig på markedet i dag. Den kan enkelt installere og fjerne BGA, QFN, µBGA/CSP, Flip Chip og andre SMD-er. Med en 1200W varmluftsovervarmer og en 2700W IR bunnforvarmer sparer du tusenvis av ekstra kostnader. Den bruker et unikt infrarødt varmesystem for å kontrollere og påføre varme nøyaktig, og beskytte tilstøtende komponenter. Ved hjelp av en høykvalitets, spesialutviklet IR termisk sensor, er prosessen fullstendig lukket-sløyfe-temperaturkontrollert, ved hjelp av berøringsfrie målemetoder.
Pakkeliste:
Materialer: Kraftig trekasse+trestenger+bestandig perlebomull med film
1 stk børstepenn
1 stk bruksanvisning
1 stk CD-video
3 stk toppdyser
2 stk bunndyser
6 stk universalarmaturer
6 stk festeskruer
4 stk støtteskrue
Sugestørrelse: Diameter i 2,4,8,10,11mm
Innvendig sekskantnøkkel: M2/3/4
Dimensjon: 81*76*85cm
Bruttovekt: 115 kg
