Automatisk SMD Re-work System
-Dyse med reflowventil.-Optisk justering-3 Temp Zones-Manuell og automatisk modus
Beskrivelse

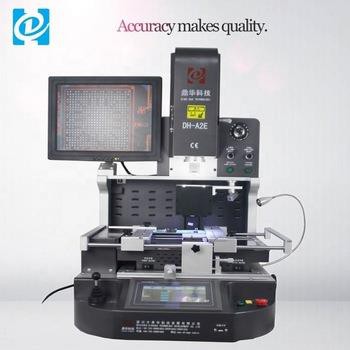

Automatisk SMD-omarbeidssystem DH-A2E
Et automatisk SMD rework system DH-A2E er et stykke elektronisk utstyr som brukes til å reparere eller
automatisk utskifting av overflatemonterte komponenter på kretskort (PCB). Det generelt
bruker en kombinasjon av varme-, luft- og vakuumteknikker for å fjerne og erstatte SMD-komponenter.
DH-A2E-modellen kan ha spesifikke funksjoner og muligheter som skiller den fra andre omarbeidelser
systemer. Det er best å konsultere produsentens dokumentasjon eller nettside for detaljert informasjon
om produktet.

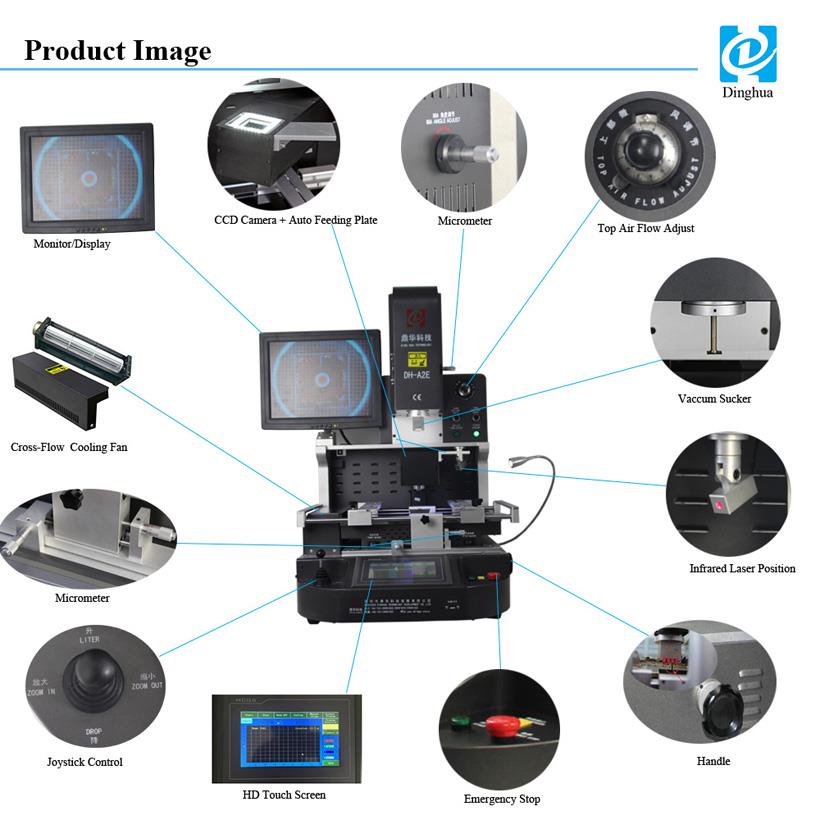

Spesifikasjoner:
| 1 | Total kraft | 5300w |
| 2 | 3 uavhengige varmeovner | Topp varmluft 1200w, nedre varmluft 1200w, bunn infrarød forvarming 2700w |
| 3 | Spenning | AC220V±10% 50/60Hz |

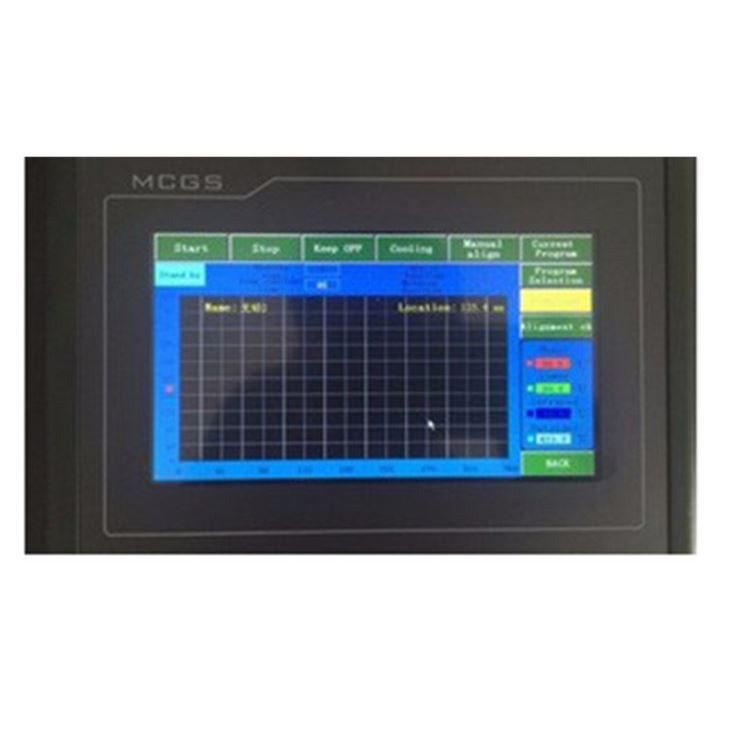

| 4 | Elektriske deler | 7'' berøringsskjerm + høy presisjon intelligent temp kontrollmodul + trinnmotor driver + PLS + LCD-skjerm + høyoppløselig optisk CCD-system + laserposisjonering |
| 5 | Temperatur kontroll | K-Sensor lukket sløyfe + PID automatisk tempkompensasjon + tempmodul, tempnøyaktighet innenfor ±2 grader. |
| 6 | PCB posisjonering | V-spor + universalarmatur + flyttbar PCB-hylle |
| 7 | Gjeldende PCB-størrelse | Maks 370x410mm Min 22x22mm |
| 8 | Gjeldende BGA-størrelse | 1*1mm~80*80mm |
| 9 | Dimensjoner | 600x700x850 mm (L*B*H) |
| 10 | Netto vekt | 70 kg |
Applikasjoner:
Mye brukt i reparasjon på brikkenivå i følgende produkter:
1. Bærbar og stasjonær PCBA
2. Spillkonsoller, som Xbox One, Play Station 4 hovedkort
3. Mobiltelefon PCBA, for eksempel iPhone hovedkort
4. TV&TV Set-top-boks hovedkort
5. Server, skriver, kamera osv hovedkort

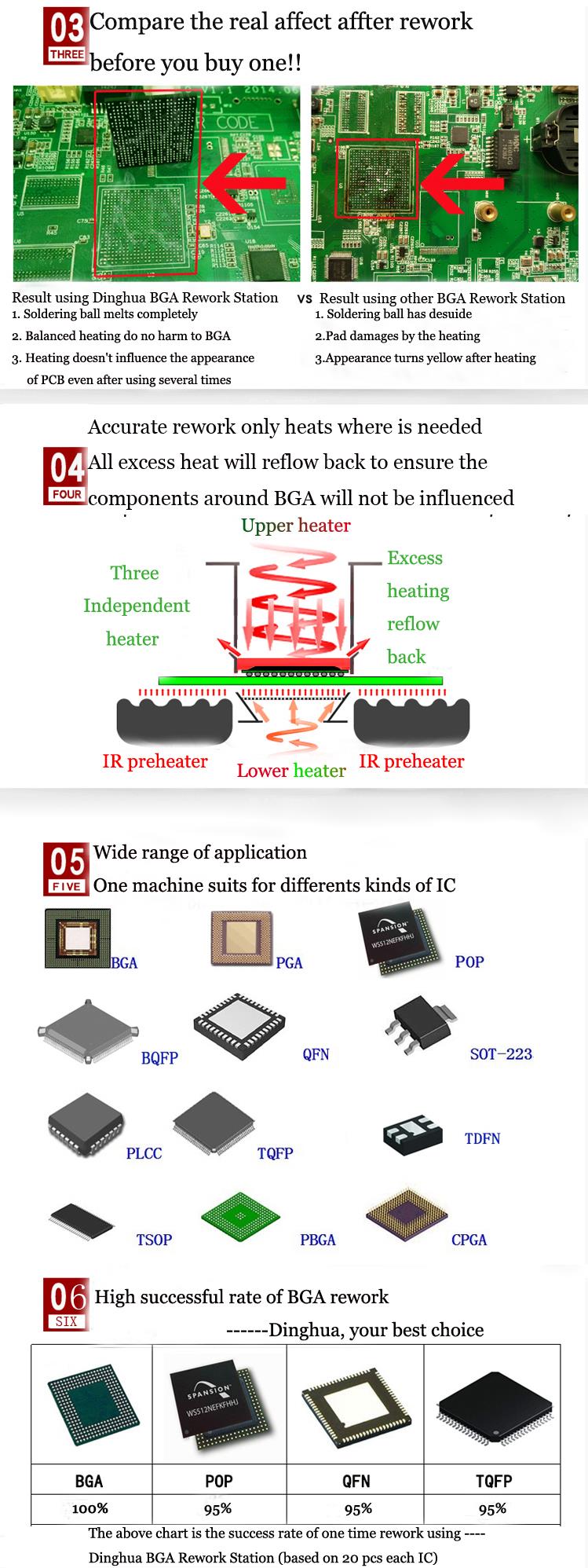

Kan omarbeide BGA, PGA, POP, BQFP, QFN, SOT- 223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED-brikke.
DH-A2E er en profesjonell loddestasjon designet for å erstatte BGA-brikker på PCB-kort som krever høy effekt
oppvarming. Egnet for bruk med både blyholdig eller blyfri tinn. Takket være de programmerbare profilene og høy kvalitet
varmeelementer vi har nøyaktig kontroll over prosessen med lodding og dermed effektiviteten av reparasjonen.
Høy effekt gjør at DH-A2E er det perfekte verktøyet for elektroniske tjenester som spesialiserer seg på reparasjon av lap-
topper og konsoller.

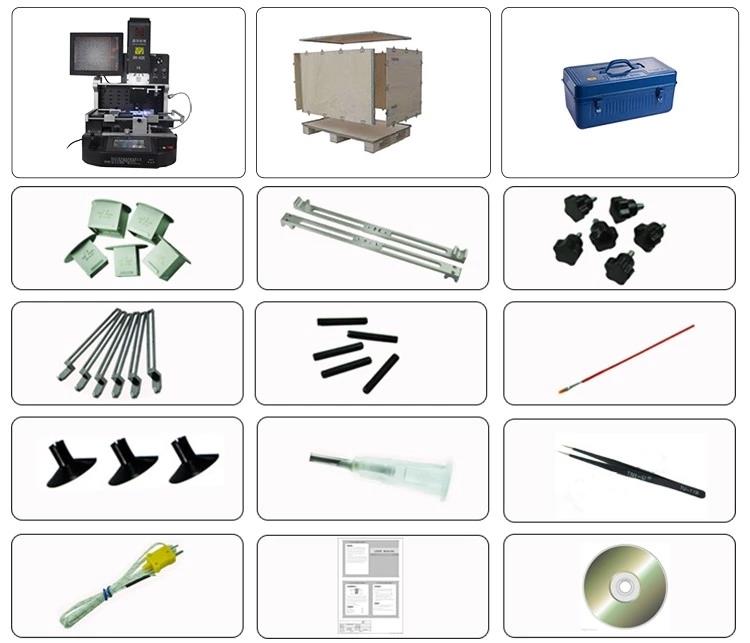

Pakke:
1. Maskin: automatisk smd re-work system
2. Alt pakket i stabile og sterke trekasser.
3. Toppdyse: 3 stk (31*31mm,38*38mm,41*41mm Bunndyse:2stk (34*34mm,55*55mm)
4. Bjelke:2 stk
5. Plommeknott: 6 stk
6. Universalarmatur:6 stk
7. Skrue:5 stk
8. Børste:1 stk
9. Vakuumkopp:3 stk
10. Vakuumnål:1 stk
11. Pinsett:1 stk
12. Temperaturfølerkabel:1 stk
13. Manual:1 stk
14. Demo-CD: 1 stk
Vår service
1. Ved forhåndssalg, gratis for demonstrasjon og informasjonskonsultasjoner, på stedet eller via video.
2. Kan gi prosessvideo eller opplæring før forsendelse, etter behov.
3. Ved ettersalg, med sterke profesjonelle tekniske back-up team.
4. Tilby enorm rabatt for bulkbestilling eller for gjentatte bestillinger.
5.Garanti: 1 år gratis, og for å motta delerkostnader for de neste årene.
hvorfor velge oss
Vi er produsentens=egen fabrikk+ maskindesign+Plattmetall produsert av oss selv +
spray pulveret+ sterk sett sammen maskinteamet + emballasje+gratis opplæring;
1). Logo/merke: Kundens design og logoer er velkomne, vi kan silketrykke din egen logo;
2). HUAWEI, SAMSUNG, TCL, ZTE, MEIZU, KONKA, LENOVO, FOXCONN leverandør;
3). Har gode markeder i Korea, Japan, Nord-Afrika, Vietnam, Brasil, Tyrkia, India, Mexico og Sør-Asia,Midtøsten og europeiske land;
1). 100 % NYTT fra Dinghua-fabrikken;
2). Over 20 FoU-ingeniører, med 10 års erfaring;
3). Over 100 000 globale brukere;
4). Alle modeller godkjent CE ISO9001;
5). 100% QC-inspeksjon før forsendelse;
6). Høy kvalitet og konkurransedyktig pris.
