PS3 PS4 TV Laptop Mobile Phone Repairing Machine
1.hd berøringsskjermgrensesnitt2.Høy presisjon Intelligent Temp Control Module 3.Laser Positioning4.K-sensor lukket loop
Beskrivelse

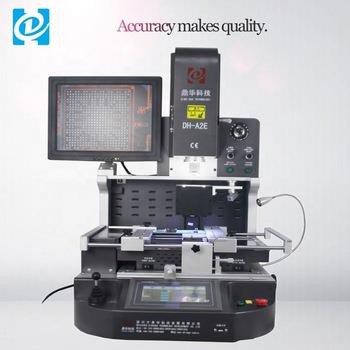

PS3 PS4 TV Laptop Mobile Phone Repairing Machine DH-A2E
Fjerning av BGA -ball og tinn
Spesifikasjoner:
| 1 | Total kraft | 5200w |
| 2 | 3 uavhengige varmeovner | Topp varmluft 1200W, Nedre varm luft 1200W, bunninfrarød forvarming 2700W |
| 3 | Spenning | AC220V ± 10% 50/60Hz |

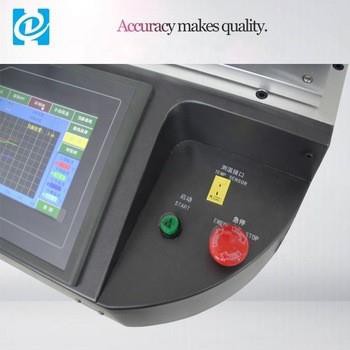

| 4 | Elektriske deler | 7 '' Berøringsskjerm + Høy presisjon Intelligent Temp Control Module + Stepper Motor Driver + PLC + LCD Display + High Resolution Optical CCD System + Laser Positioning |
| 5 | Temperaturkontroll | K-sensor lukket sløyfe + PID automatisk temp-kompensasjon + temp-modul, temp-nøyaktighet innen ± 2 grad. |
| 6 | PCB -posisjonering | V-Groove + Universal Fixture + Bevegelig PCB-hylle |
| 7 | Gjeldende PCB -størrelse | Maks 370x410mm min 22x22mm |
| 8 | Gjeldende BGA -størrelse | 2x2mm ~ 80x80mm |
| 9 | Størrelse | 600x700x850mm (l*w*h) |
| 10 | Nettovekt | 70 kg |
Applikasjoner:
Karakteristisk:
PS3, PS4, TV, bærbar datamaskin, reparasjonsmaskin for mobiltelefoner - DH -A2E
- Mye brukt til reparasjoner av brikke-nivå i bærbare datamaskiner, PS3, PS4, Xbox 360, mobiltelefoner, datamaskiner, TV-er, kontrolltavler osv.
- Reworks BGA, CCGA, QFN, CSP, LGA, SMD, LED og andre komponenter.
- Automatisk desoldering, montering og lodde; Plukker automatisk opp brikken når desoldering er fullført.
- HD CCD optisk justeringssystem for presis montering av BGA og komponenter.
- BGA -monteringsnøyaktighet innen 0. 01mm; Reparasjonssuksessrate på 99,9%.

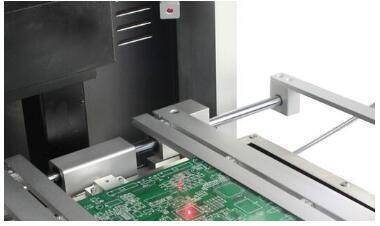

- Laserposisjonering for rask BGA -brikke og hovedkortjustering.
- Overlegne sikkerhetsfunksjoner med nødbeskyttelse.
Arbeidsvideo av automatisk BGA Rework Station:
Tilbehør:
1. Toppdyse: 3 stk (31*31mm, 38*38mm, 41*41mm). Bunndyse: 2 stk (34*34mm, 55*55mm)
2. Stråle: 2 stk
3. Plumknott: 6 stk
4. Universalarmatur: 6 stk
5. Støtteskrue: 5 stk
6. Børstepenn: 1 stk
7. Vakuumkopp: 3 stk
8. Vakuum nål: 1 pc
9. Tweezer: 1 pc
10. Temp Sensor Wire: 1 PC
11. Profesjonell instruksjonsbok: 1 PC
12. CD Demo: 1 PC
