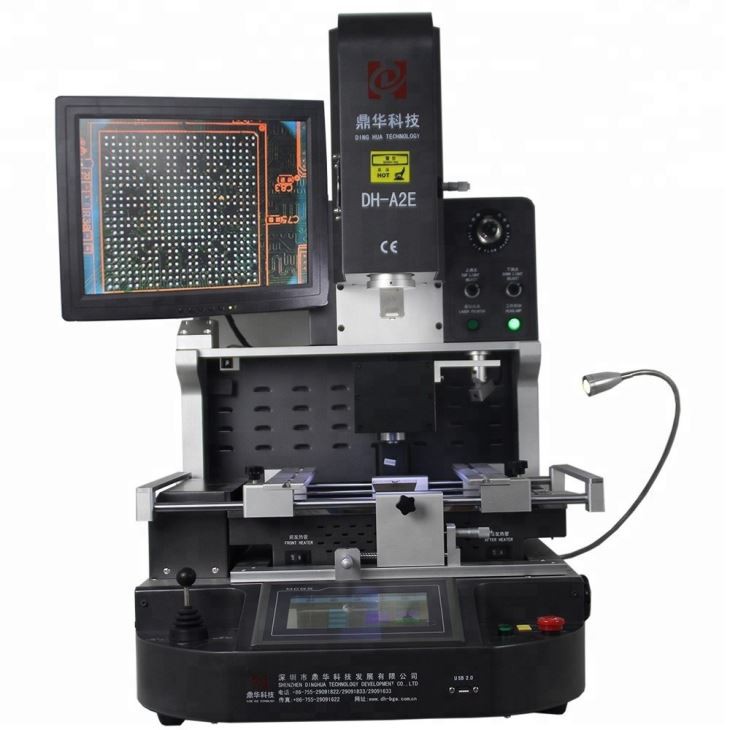

Mobiltelefon hovedkort Re-work Machine

Mobiltelefon hovedkort Re-work Machine

Operasjonsdemo:

Fjern BGA Ball og tinn

Spesifikasjoner

Spesifikasjoner

Total kraft	5200W
Toppvarmer	1200W
Undervarmer	2. 1200W, 3. IR-varmer 2700W
Spenning	AC220V/110V±10％ 50Hz
Fôringssystem	Automatisk matingssystem for chip
Driftsmodus	To moduser: manuell og automatisk, fritt valg! HD berøringsskjerm, intelligent menneske-maskin, digital systeminnstilling.
Lagring av temperaturprofil	50,000 grupper (ubegrenset antall grupper)
Optisk CCD kameralinse	Automatisk strekking og folding for å plukke og plassere BGA-brikke
Kameraforstørrelse	1,8 millioner piksler
Finjustering av arbeidsbenken:	±15 mm fremover/bakover, ±15 mm høyre/venstre
Plasseringsnøyaktighet:	±0.015 mm
Bga posisjonering	Laserposisjonering, rask og nøyaktig plassering av PCB og BGA
PCB-posisjon	Intelligent posisjonering, PCB kan justeres i X, Y retning med "5 points support" + V-spor PCB brakett + universalfester.
Belysning	Taiwan led arbeidslys, kan justeres i alle vinkler
Temperaturkontroll	K-sensor, tett sløyfe, PLS-styring
Temp nøyaktighet	±2 grader
PCB størrelse	Maks 450×400 mm Min 22×22 mm
BGA-brikke	1x1 - 80x80 mm
Minimum chip-avstand	0.015 mm
Ekstern temperatursensor	1 stk
Dimensjoner	L740×B630×H710 mm
Nettovekt	70 kg

 Søknad

Karakteristisk:

Sammendrag av funksjoner

• Mye brukt for reparasjoner på brikkenivå i bærbare datamaskiner, PS3, PS4, XBOX360, mobiltelefoner, datamaskiner, TV-er, kontrollkort, etc.
• Omarbeider BGA, CCGA, QFN, CSP, LGA, SMD, LED og mer.
• Automatisk avlodding, montering og lodding; henter automatisk brikken når avloddingen er fullført.
• HD CCD optisk justeringssystem for presis montering av BGAer og komponenter.
• BGA-monteringsnøyaktighet innenfor 0.01 mm, med en reparasjonssuksessrate på 99,9 %.
• Laserposisjonering for rask justering av BGA-brikken og hovedkortet.
• Overlegne sikkerhetsfunksjoner, inkludert nødbeskyttelse.
• Brukervennlig betjening med et multifunksjonelt ergonomisk system.

Pakkeliste



Materialer: Kraftig trekasse+trestenger+bestandig perlebomull med film

1 stk Re-work Machine

1 stk børstepenn

1 stk bruksanvisning

1 stk CD-video

3 stk toppdyser

2 stk bunndyser

6 stk universalarmaturer

6 stk festeskruer

4 stk støtteskrue

1 stk pinsett

Sugestørrelse: Diameter i 2,4,8,10,11mm

Innvendig sekskantnøkkel: M2/3/4

Dimensjon: 81*76*85cm

Bruttovekt: 115 kg



FAQ

1, Hvordan er emballasjen? Er det trygt under levering?
Maskinen er sikkert beskyttet med en sterk trekasse, trestenger, tett perlebomull og film for å sikre sikker levering.

2, Hva er leveringsmetoden? Hvor mange dager vil det ta å ankomme?
Levering skjer primært via bud (DHL, FedEx, UPS, etc.), med en estimert ankomsttid på 5 dager. Alternativt kan den sendes med fly til nærmeste flyplass (dør-til-flyplasstjeneste), ankommet om ca. 3 dager, eller sjøveien med et minimum CBM-krav på 1 CBM, som tar rundt 30 dager.

3, gir du en garanti? Hvordan er ettersalgsservicen?
Maskinen leveres med 1-års garanti og gratis teknisk støtte. Vi tilbyr også instruksjonsvideoer for å hjelpe med maskinens drift.

4, Er maskinen enkel å betjene? Kan jeg bruke det selv om jeg ikke har noen forkunnskaper?
Ja, maskinene våre er designet for enkel betjening. Det tar vanligvis 2-3 timer å lære hvordan du bruker maskinen. Hvis du har litt erfaring, blir det enda enklere.

5, Hvis vi besøker fabrikken din, vil du gi gratis opplæring?
Absolutt! Du er hjertelig velkommen til å besøke fabrikken vår for gratis opplæring.

6, Hva er betalingsbetingelsene?
Vi aksepterer T/T, Western Union, MoneyGram, PayPal og mer.

Spesifikasjon:

Total kraft	5200W
Toppvarmer	1200W
Undervarmer	2. 1200W, 3. IR-varmer 2700W
Spenning	AC220V/110V±10％ 50Hz
Fôringssystem	Automatisk matingssystem for chip
Driftsmodus	To moduser: manuell og automatisk, fritt valg! HD berøringsskjerm, intelligent menneske-maskin, digital systeminnstilling.
Lagring av temperaturprofil	50,000 grupper (ubegrenset antall grupper)
Optisk CCD kameralinse	Automatisk strekking og folding for å plukke og plassere BGA-brikke
Kameraforstørrelse	1,8 millioner piksler
Finjustering av arbeidsbenken:	±15 mm fremover/bakover, ±15 mm høyre/venstre
Plasseringsnøyaktighet:	±0.015 mm
Bga posisjonering	Laserposisjonering, rask og nøyaktig plassering av PCB og BGA
PCB-posisjon	Intelligent posisjonering, PCB kan justeres i X, Y retning med "5 points support" + V-spor PCB brakett + universalfester.
Belysning	Taiwan led arbeidslys, kan justeres i alle vinkler
Temperaturkontroll	K-sensor, tett sløyfe, PLS-styring
Temp nøyaktighet	±2 grader
PCB størrelse	Maks 450×400 mm Min 22×22 mm
BGA-brikke	1x1 - 80x80 mm
Minimum chip-avstand	0.015 mm
Ekstern temperatursensor	1 stk
Dimensjoner	L740×B630×H710 mm
Nettovekt	70 kg
