BGA loddestasjon Mobiltelefonreparasjon

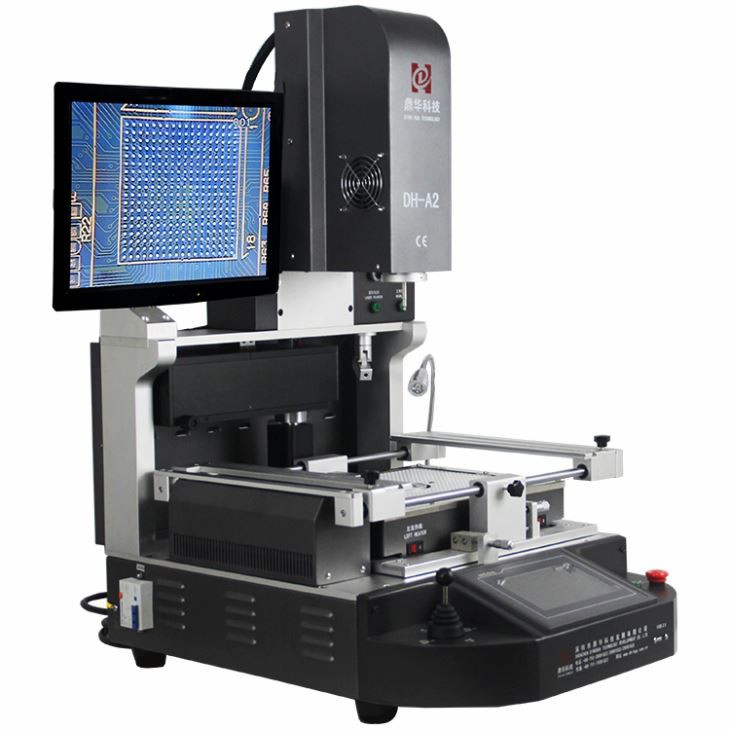

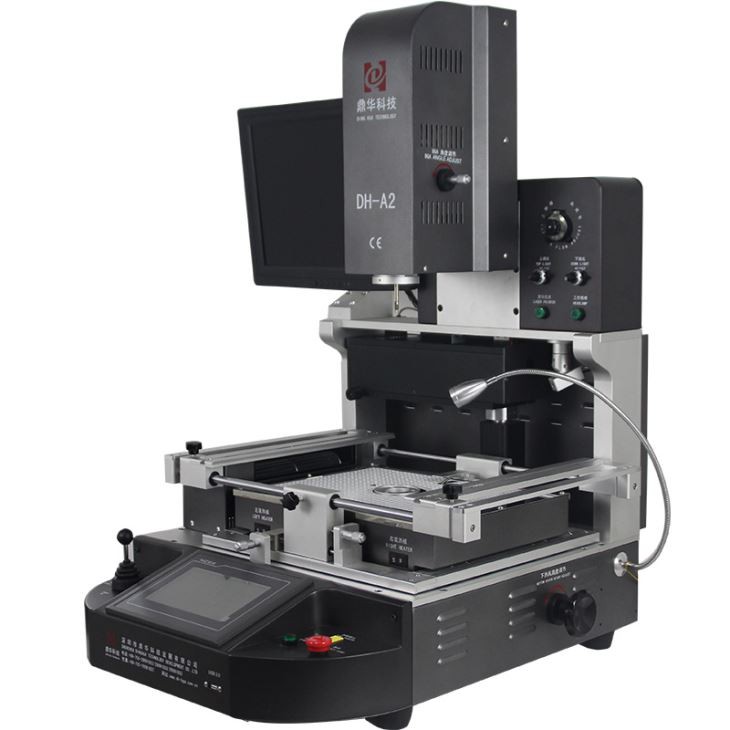

                       Den mest populære modellen DH-A2 BGA lodde stasjon for mobiltelefonreparasjon

Det er mye brukt i datamaskiner, mobiltelefoner, multimedia-enheter og set-top-bokser, så vel som i militære produkter som missiler, fly og radarsystemer .

A BGA loddestasjon for reparasjon av mobiltelefonerer en spesialisert omarbeidingsmaskin designet for å nøyaktig desolder og lodde BGA (ballnettgruppe) brikker på mobiltelefonlogiske tavler . Det inkluderer vanligvis:

• Varm luft eller infrarøde oppvarmingsmoduler (topp + bunn eller IR pre -heat)
• PID lukket loop temperaturkontroll
• Valgfri vakuum henting for chiphåndtering
• CCD -syn eller laserjusteringssystemer for chip -posisjonering
• LCD eller berøringsskjerm for temperaturkontroll og forhåndsinnstillinger

parameter

BGA-loddestasjonen mobiltelefonreparasjon DH-A2 detaljer

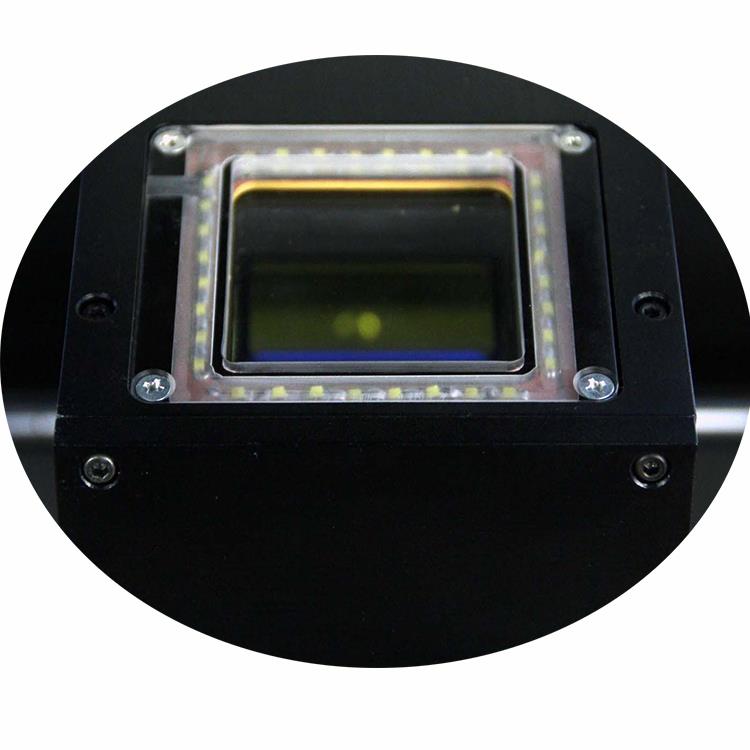

Overvåk skjermen og det optiske CCD -justeringssystemet, enkelt og effektivt å sette en komponent på riktig plassering av

et hovedkort .

En brikke som er plukket opp for lodding, desoldering eller posisjon, en av modellene er OK,Systemet vil automatisk gå inn i neste trinn .

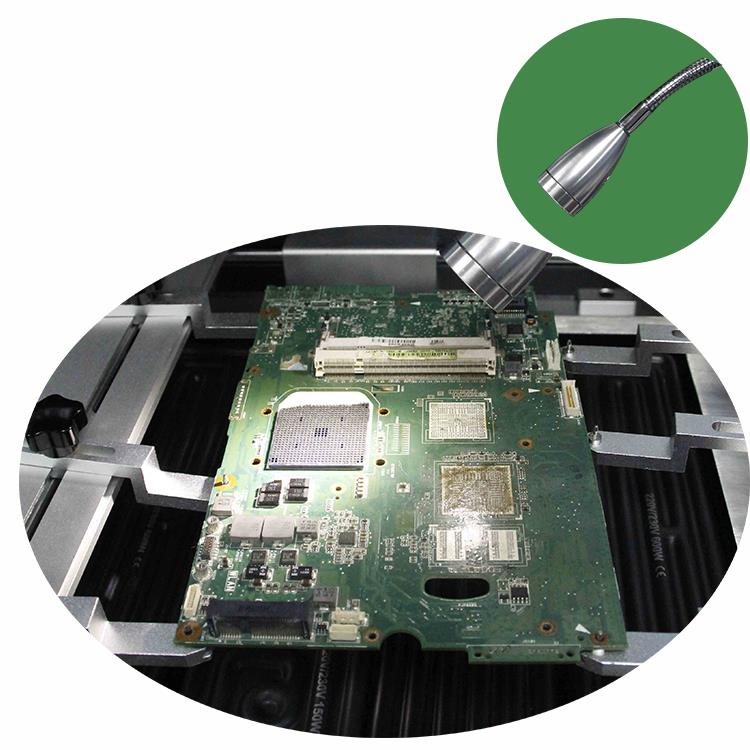

En lys LED kan være fleksibel for forskjellige posisjoner på en PCB, som sikrerPraktisk arbeid praktisk .

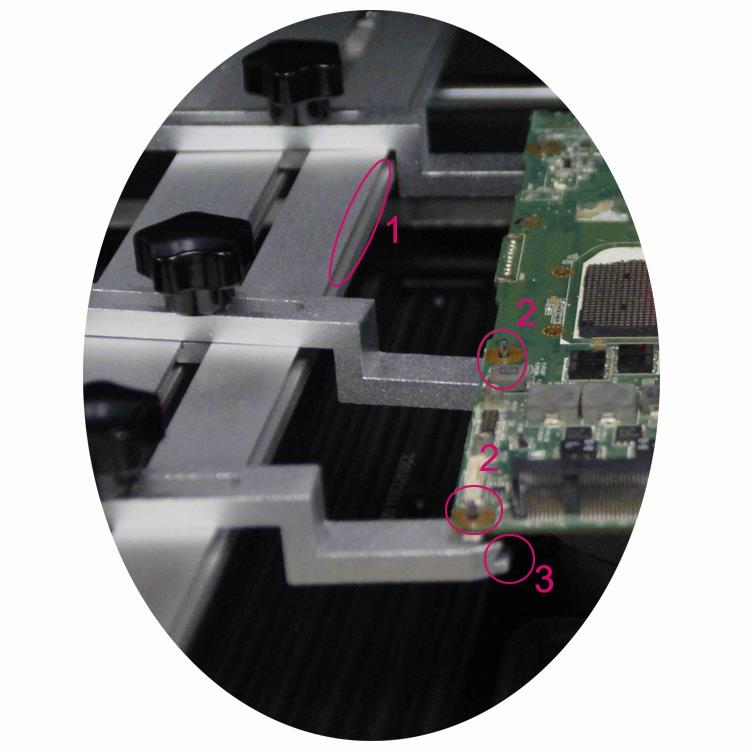

Uansett en PCB med hvilken som helst form kan fikses på arbeidsbordet som nedenforfor lodde og desoldering .

Funksjoner av BGA-lodde stasjon DH-A2

1. Innebygd industriell datamaskinMed et HD-grensesnitt for HD-berøringsskjerm (HMI), PLC-kontroll og sanntidskurveanalyse . viser den både innstillingene og faktiske temperaturkurver i sanntid og gir mulighet for analyse og korreksjon av kurven .
2. Høypresisjon K-type termoelement Lukket-sløyfekontrollMed et automatisk temperaturkompensasjonssystem . integrert med PLC og en temperaturmodul, sikrer det nøyaktig temperaturkontroll med et avvik på ± 1 grad . Et eksternt temperaturmålingsgrensesnitt muliggjør presis temperaturdeteksjon og nøyaktig analyse og korreksjon av den målte temperaturkurven .
3. Trinn-bevegelseskontrollsystemFor stabil, pålitelig, sikker og effektiv drift . blir et digitalt video-justeringssystem med høy presisjon vedtatt . PCB-posisjonering bruker et V-formet spor, og lineær glidesete, som tillater fin eller hurtigjusteringer langs x, y og z-aksen .}}}}}}}}}}}}}}}}}}} størrelser .
4. Fleksibel, avtakbar universell armaturbeskytter PCB, forhindrer skade på kantmonterte komponenter, og unngår PCB-deformasjon . Det er kompatibelt med et bredt spekter av BGA-pakkestørrelser for omarbeiding .
5. Utstyrt med flere legeringsluftdyser, som kan rotere og plasseres 360 grader . enkelt å installere og erstatte .

• Deøvre og nedre varmesonerer delt inn i tre uavhengig kontrollerte temperatursoner . Disse sonene kan samtidig utføre flertrinns temperaturkontroll, noe

Pakking og frakt

• Emballasje: Kryssfinerboks (ingen fumigation kreves), med intern skumpolstring og armerte stenger .
• Dimensjoner: 82 × 77 × 87 cm
• Brutto vekt: 110 kg

Fraktalternativer: DHL, TNT, UPS, FedEx, Air Freight, Sea Freight eller andre spesielle logistikklinjer, i henhold til kundekrav .
