CCD-kamera BGA Rework Station
Sikker, presisjonsbearbeiding for SMD-, BGA- og LED-brikker. DH-A2-omarbeidingsstasjonen kombinerer presisjon, pålitelighet og rimelighet i en alt-i-ett-løsning for alle dine omarbeidingsbehov, fra komplekse, tettbefolkede PCBA-er til enkle LED-strips . Likevel er det enkelt å lære og bruke, og gjør det mulig for teknikere å raskt og trygt mestre presisjonsjustering, delikat plassering og presis varmekontroll.
Beskrivelse

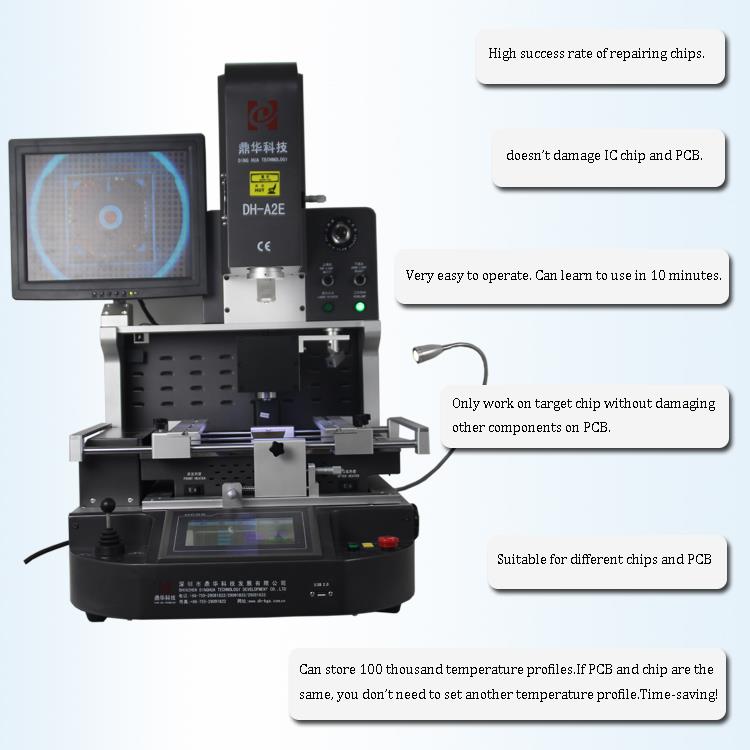

CCD-kamera BGA Rework Station
1. Anvendelse av CCD-kamera BGA Rework Station
Hovedkort til datamaskin, smarttelefon, bærbar PC, MacBook logikkkort, digitalkamera, klimaanlegg, TV og annet
elektronisk utstyr fra medisinsk industri, kommunikasjonsindustri, bilindustri, etc.
Egnet for forskjellige typer brikker: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED-brikke.
2. Produktfunksjoner til CCD-kamera BGA Rework Station
•Den eneste SMT-omarbeidingsstasjonen i sin prisklasse som inkluderer ekte high-definition (HD) visjon på nivå med bransjens
mest avanserte omarbeidingssystemer gir RW1210 et krystallklart overlagret bilde av komponentledningene
og PCB-loddeputene, selv ved 230X zoom.
Dette er takket være en kombinasjon av 1,3 millioner piksler, split-vision CCD-kamera og høy lysstyrke, uavhengig av hverandre
styrt belysning for både komponenten og PCB. Uavhengig av komponentens tonehøyde eller størrelse, din omarbeidingsteknologi
ician vil ikke ha noen problemer med å se når de har oppnådd perfekt justering på systemets 15" skjerm.
• DH-A2E rework-stasjonen har to varmluftvarmere, en topp og en bunn, for fullt kontrollerbar avlodding og
omlodding som gir solide resultater uten å flytte selv de minste komponentene. For forvarming, bunnen varm
luftvarmer er omgitt av en 2700W "Rapid IR" undervarmer. Denne 350 mm x 250 mm (13,75" x 10") IR-forvarmeren skånsomt
øker temperaturen på PC-en eller LED-substratet for å forhindre forvrengning og redusere stress på
komponenter og loddeforbindelser i tilknytning til omarbeidingsstedet. De infrarøde varmeovnene er helt innelukket i et glassskjermet
rom som raskt sprer varme og hindrer rusk fra å falle ned i elementene, og sikrer operatørens sikkerhet,
redusert vedlikehold, og enkelt
rengjøring.

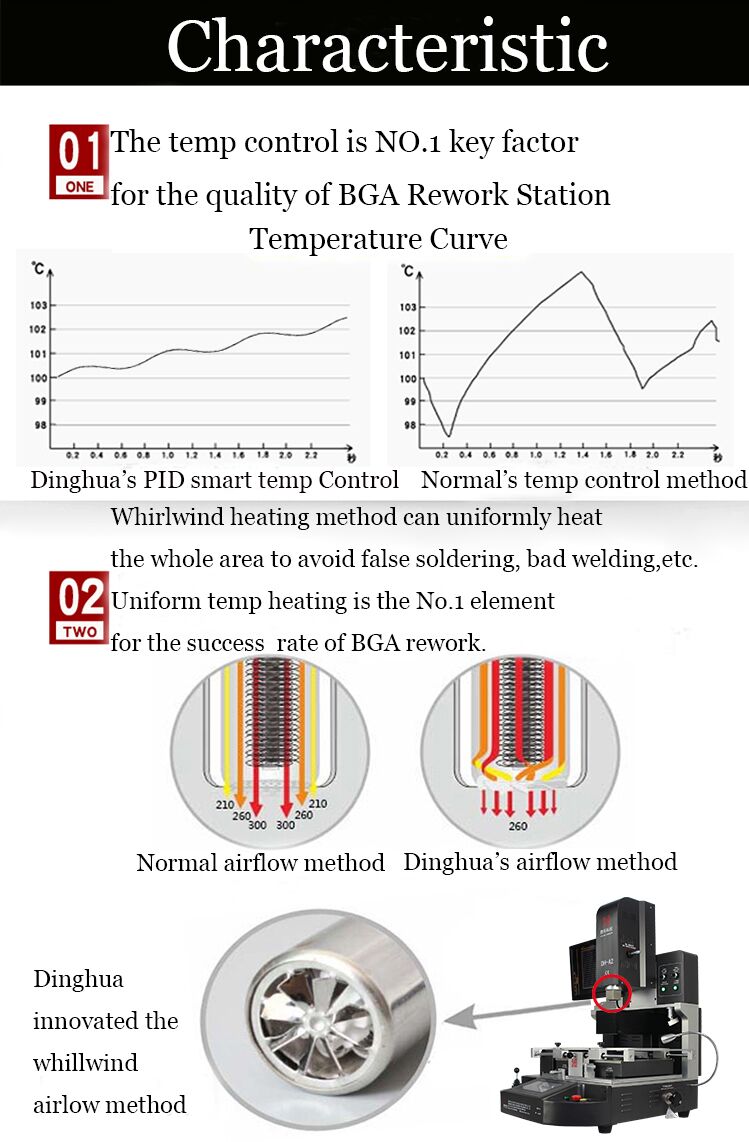

•Nøyaktig temperaturkontroll kan sikres med 3 uavhengige varmeområder. Maskinen kan stille inn og spare 1 million
av temperaturprofil.
• Innebygget vakuum i monteringshodet plukker opp BGA-brikken automatisk etter at loddingen er fullført.
3.Spesifikasjon av CCD-kamera BGA Rework Station

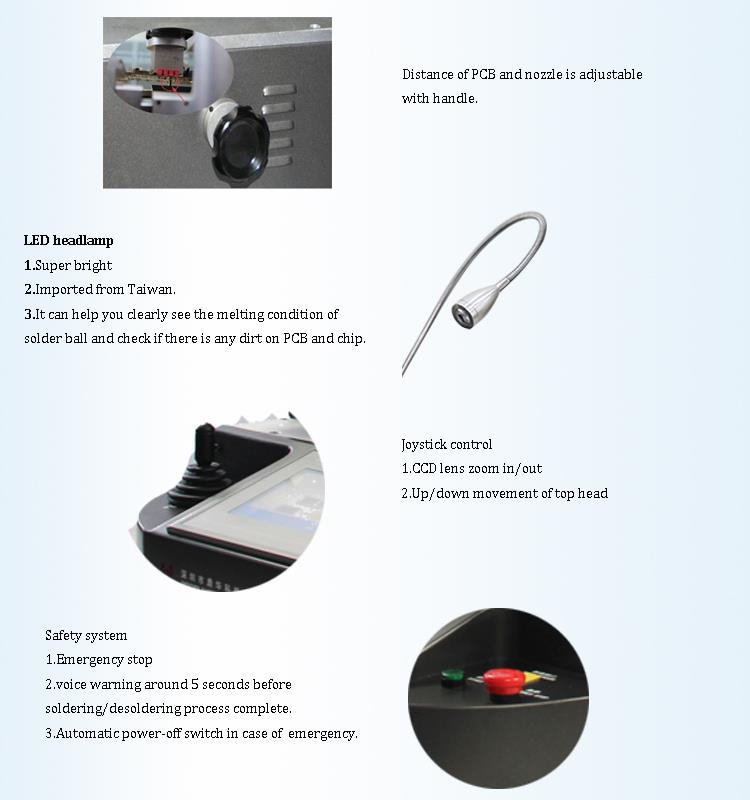

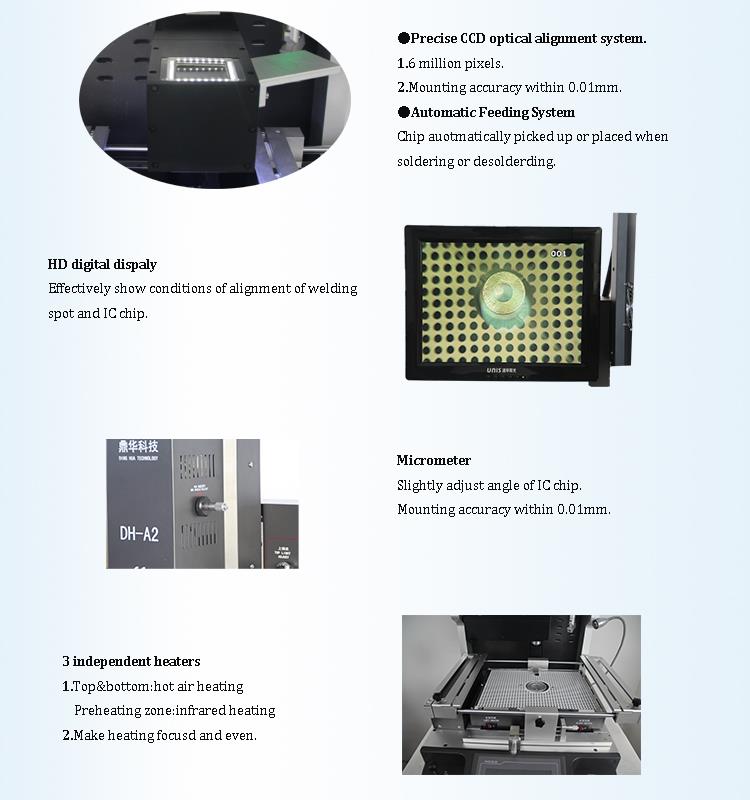

4.Detaljer om CCD Camera BGA Rework Station
5.Hvorfor velge vår CCD-kamera BGA Rework Station?
6.Sertifikat for CCD Camera BGA Rework Station

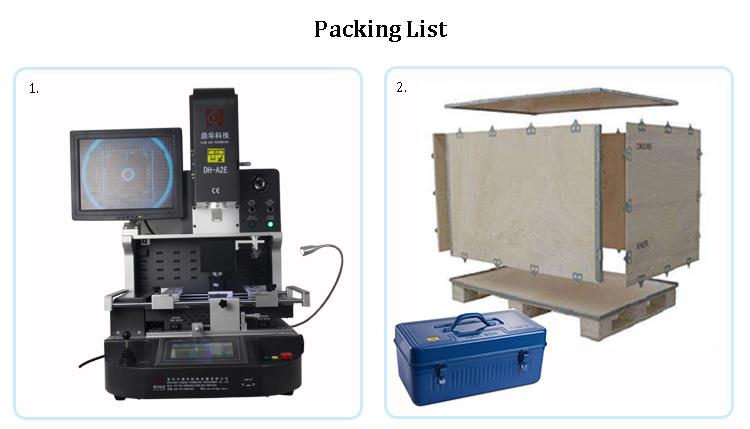

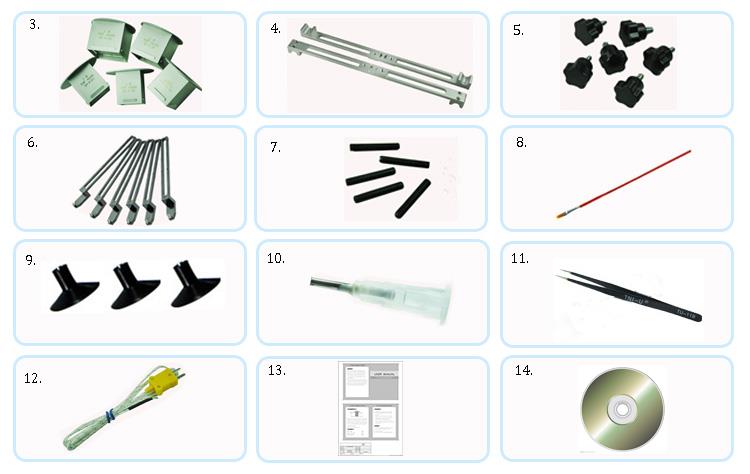

7. Pakking og forsendelse av CCD Camera BGA Rework Station
8.Vanlige spørsmål
Hva er bruk og ferdigheter for BGA-omarbeidsstasjoner?
Avlodding.
Forberedelse for etterarbeid: Bestem hvilken dyse som skal brukes til BGA-brikken som skal repareres. Temperaturen på reparasjonen er
bestemt i henhold til blyholdig og blyfri loddemetall som brukes av kunden, fordi smeltepunktet til blyloddet
kulen er vanligvis 183 grader C, og smeltepunktet til den blyfrie loddekulen er vanligvis omtrent 217 grader C. Fest PCB-kortet på
BGA omarbeidingsplattform, og den røde laserprikken er plassert i midten av BGA-brikken. Rist plasseringshodet for å bestemme
plasseringshøyden.
2. Still inn avloddetemperaturen og oppbevar den for senere etterarbeid, du kan ringe den direkte. Generelt er temperaturen på avsolgt-
ering og lodding kan settes til samme gruppe.
3. Bytt til fjerningsmodus på berøringsskjermens grensesnitt, klikk på reparasjonsknappen, varmehodet vil automatisk varmes opp
ned BGA-brikken.
4. Fem sekunder før temperaturen er over, vil maskinen gi alarm og sende en dråpe lyd. Etter temperaturen
kurven er over, vil dysen automatisk plukke opp BGA-brikken, og deretter vil hodet suge BGAen opp til utgangsposisjonen.
Operatøren kan koble BGA-brikken til materialboksen. Avloddingen er fullført.
Plassering lodding.
Etter at tinnet er ferdig på puten, bruk en ny BGA-brikke eller en BGA-brikke som er implantert. Fest PCB-kortet.
Plasser BGAen som skal loddes omtrent på puteplasseringen.
2. Bytt til plasseringsmodus, klikk på startknappen, plasseringshodet vil bevege seg ned, og dysen plukker automatisk
opp BGA-brikken til utgangsposisjonen.
3. Åpne den optiske justeringslinsen, juster mikrometeret, X-aksens Y-akse for å justere forsiden og baksiden av PCB-kortet, og
R-vinkel for å justere vinkelen på BGA. Loddekulene på BGA (blå) og loddeforbindelsene på putene (gule) kan vises-
ed i forskjellige farger på displayet. Etter å ha justert til loddekulen og loddeleddene helt, klikk på "Alignment Complete"
knappen på berøringsskjermen. Plasseringshodet faller automatisk, legger BGA på puten, slår automatisk av vakuumet,
da vil munnen automatisk stige 2~3 mm, deretter varmes opp. Når temperaturkurven er over vil varmehodet automatisk
stige til utgangsposisjonen. De
sveisingen er fullført.
