LGA omarbeid
1. LGA er Land Grid Array som er en type pakketeknologi;2. Du trenger ikke avlodde den lille PCBaen i LGA;3. Hele LGA vil automatisk bli fjernet ved hjelp av spesiell pilke;4. Beskytt LGA bedre mot oppvarming.
Beskrivelse

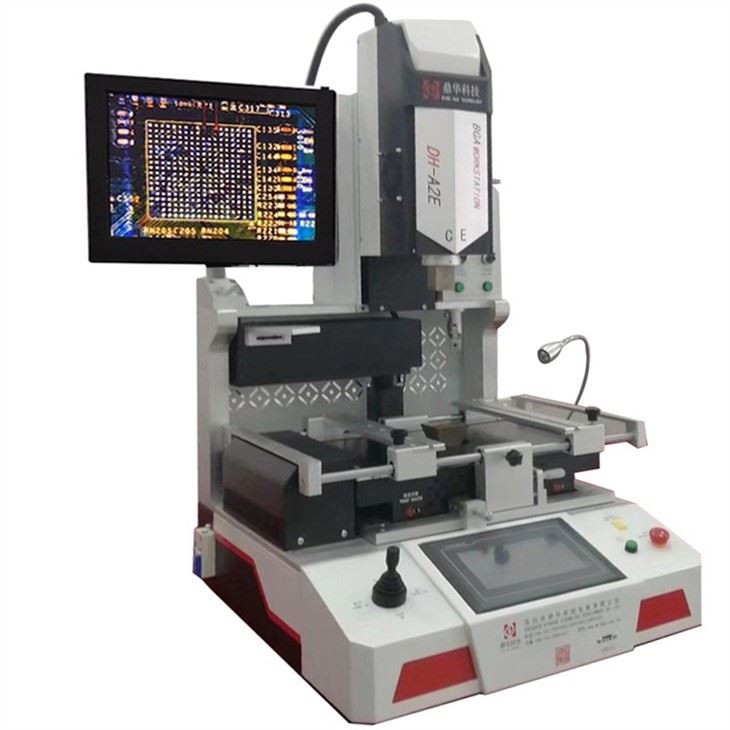

Helautomatisk LGA-omarbeidingsmaskin med profesjonell jigg og dyser
(Land Grid Array) En brikkepakke med svært høy tetthet av kontakter. LGA-er skiller seg fra tradisjonelle brikker med utstikkende pinner som settes inn i en sokkel. En LGA-brikke har flate puter på bunnen av pakken som berører kontaktene på hovedkortkontakten.
Med tanke på LGA-spesiell struktur, og rask omarbeiding og høy effektivitet å reparere, tilbyr vi tilpasset service for reparasjon av forskjellige LGA-brikker.
Fjerner LGA-brikke
Grunnleggende informasjon
|
Modell |
DH-A2E |
|
Strømforsyning |
110~220V +/- 10% 50/60Hz |
|
Nominell effekt |
5000W |
|
Overvarme |
Varmluft som kan justeres |
|
Undervarme |
hybridvarme for PCBa og chip-nivå |
|
Montering |
Optisk justering, synlige prosedyrer, nøyaktighet 0,01 mm |
|
PCB størrelse |
10*10~450*500mm |
|
Chips tilgjengelig |
1*1~80*80 (mer enn 80*80 mm, valgfritt) |
|
Automatiseringsnivå |
Høyautomatisk |
|
LGA montering |
Plukk opp og erstatt automatisk til hovedkortet |
|
Loddekule |
Bly eller blyfri og loddepasta (bruker gir) |
|
Strømplugg |
Som kundens krav |
|
Hyppighet |
3 timers arbeid, 10 minutter hvile |
|
Chip-mater |
Bær automatisk en brikke for å lodde eller motta og gå tilbake |
|
Dyser Jigs |
Tilpass 20*20~100*120mm (valgfritt) Tilpasset for ulike LGA plukket opp eller erstattet |
|
Dimensjon |
600*700*850 mm |
|
Vekt |
70 kg |
Prosedyrer for å omarbeide LGA

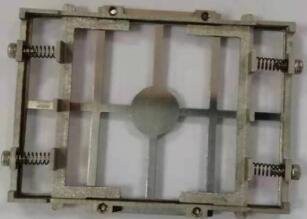

1. forberede en pilk som nedenfor:
Tilpasse en jigg i henhold til LGA-struktur, bredde, lengde og høyde etc. som kan
sørg for at hele LGA kan plukkes opp og ikke skade chip indre komponenter.

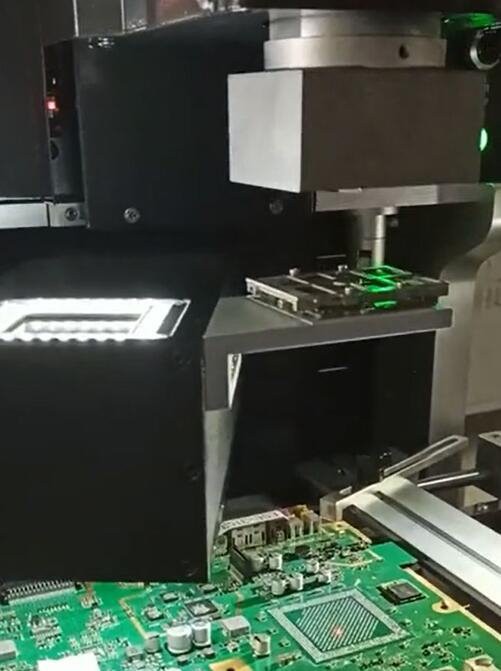

2. Fjerning/avlodding
Etter avlodding av LGA ble hele LGA-grepet automatisk satt på med en jigg
maskinens sponmater venter på rengjøring.
Brikkemater og optisk CCD-kamera arbeider sammen, alltid automatisk
åpne og lukke.
3. Bruke en fornyet chip eller bare en helt ny chip insead.
Du kan unngå uker med forsinkelser og en relativt betydelig sum pengerved å bruke LGA omarbeid. Når en forsinkelse virker uunngåelig, en godt utførtrework vil tillate deg å overholde kundens tidsfrister. DH(Dinghua) harvellykket gjennomført erfaring for et betydelig antall kunder, altfra store bedrifter, for eksempel Google, Teleplan, Huawei og Foxconn etc.,til små butikker, for eksempel personlig reparasjonsverksted, oppnevnte ettersalgsservicestederog så videre , hvorav mange hadde komplisert dokumentasjon som var nødvendig for sikkerheti pålitelighetskritiske bransjer.

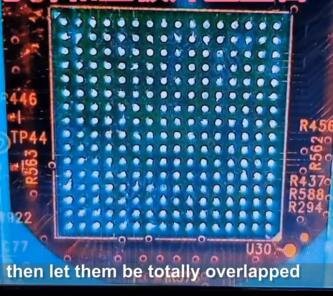

4. Synlig optisk CCD-justeringsprosess
Etter justering (brikken vil bli satt helt i riktig posisjonpå et hovedkort), vil brikken automatisk bæreså lodde.
5. Lodde automatisk
Monteres automatisk på hovedkortet, varmes opp automatiskved hjelp av varmluft og infrarød oppvarming, til og med automatisk avkjøling etterpåetterbehandling.
Hvorfor bruke DH(Dinghua) for LGA-omarbeid?
Avanserte loddeteknikker og høyt kvalifiserte maskiner produseres,og konsekvent, repeterbar og fremfor alt pålitelig LGA-omarbeiding, som frekvens-krever i det hele tatt å lage unike jigg og sjablonger, bordloddemaskering,
og ofte til og medliming av nye padstil PCB. Etter omarbeidet er ferdig-skur, blir brettet undersøkt ved hjelp av endoskoper og røntgenbilder for å sikre rewo-rks pålitelighet og integritet. Bedrifter er avhengige av DH(Dinghua) for å utføre dette
ser-vice på grunn av vår dyktighet og oppmerksomhet på detaljer når vi høster LGA-er fra krets-ut brett når komponenter ikke er lett tilgjengelige.
DH(Dinghua)har inngående erfaring med å utvikle løsninger for pålitelig omarbeiding av LGA-er
og annet utstyr, som røntgeninspektørmaskin og røntgentellemaskin etc.
