Forvarming av berøringsskjerm BGA Rework Machine

Forvarming av berøringsskjerm BGA Rework Machine

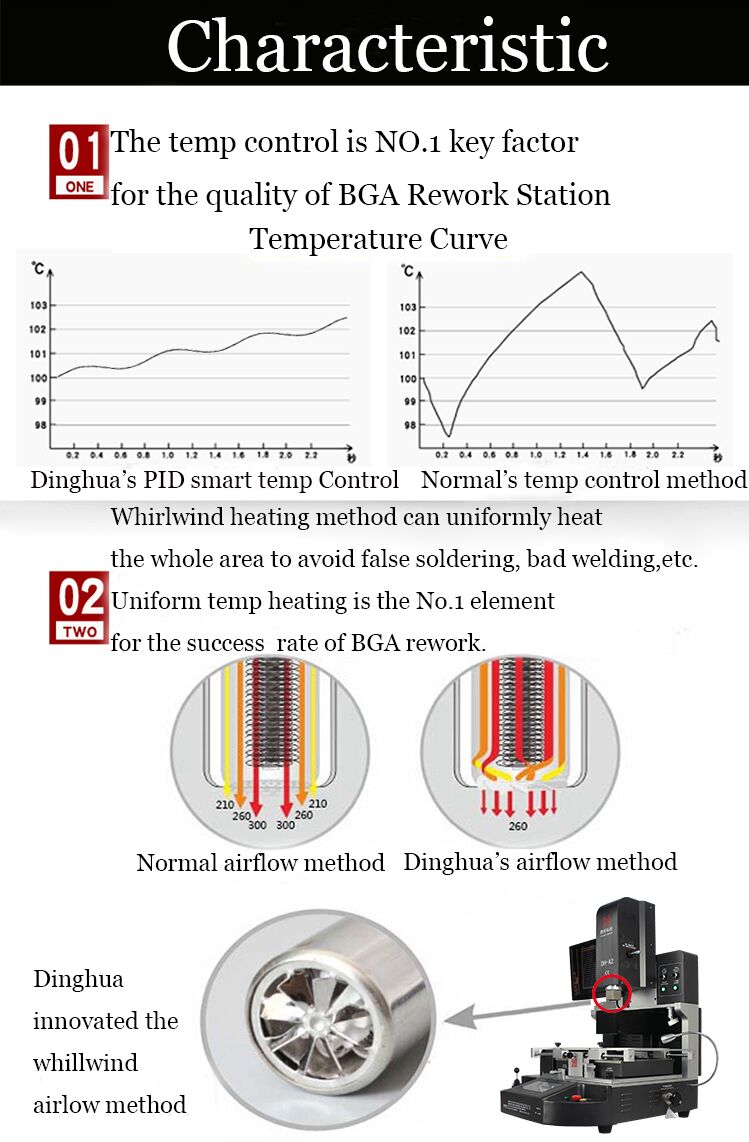

1. Produktfunksjoner for forvarming av berøringsskjerm BGA Rework Machine

Topp- og bunntemperaturområder varmes uavhengig, en kryssstrømsvifte avkjøles raskt for å beskytte PCB-en mot

deformasjon ved sveising.

2. For stor termisk kapasitet av PCB eller andre høytemperatur- og blyfri sveisekrav, kan alle

håndteres enkelt.

3. Overvåking av forvarmeren forhindrer en operatør i å starte en profil når varmeren ikke er klar.

4. Forvarmeren kan slås av eller settes i SetBack når systemet ikke er i bruk.

Vacuum pik har innebygd theta-justering for enkel plassering av komponenter.

5. Etter BGA fjerne og lodde har talevarsling funksjon.

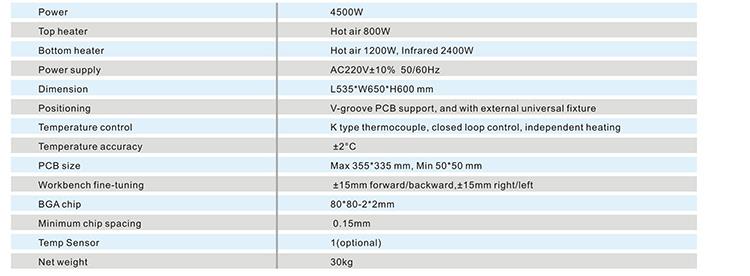

3.Spesifikasjon av forvarming av berøringsskjerm BGA Rework Machine

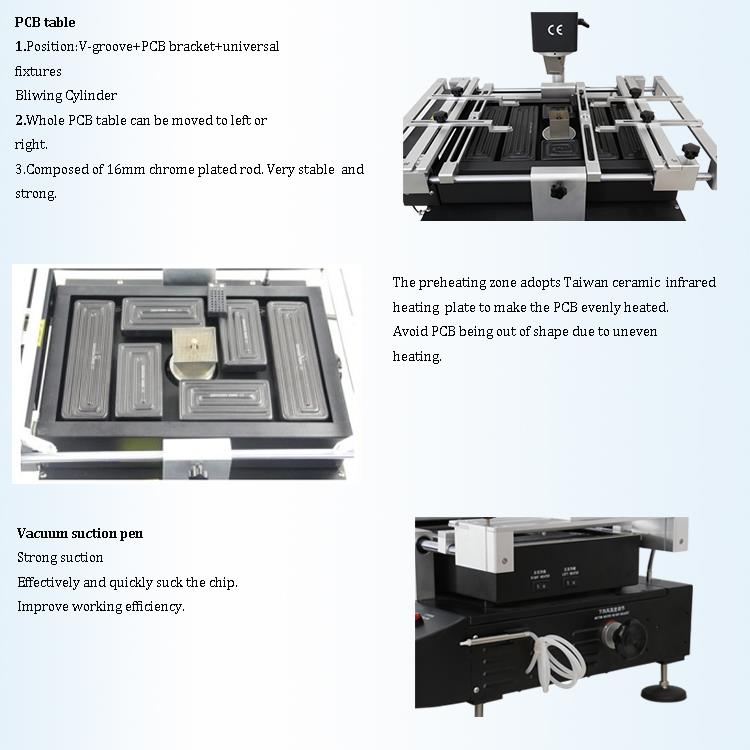

4.Detaljer om forvarming av berøringsskjerm BGA Rework Machine

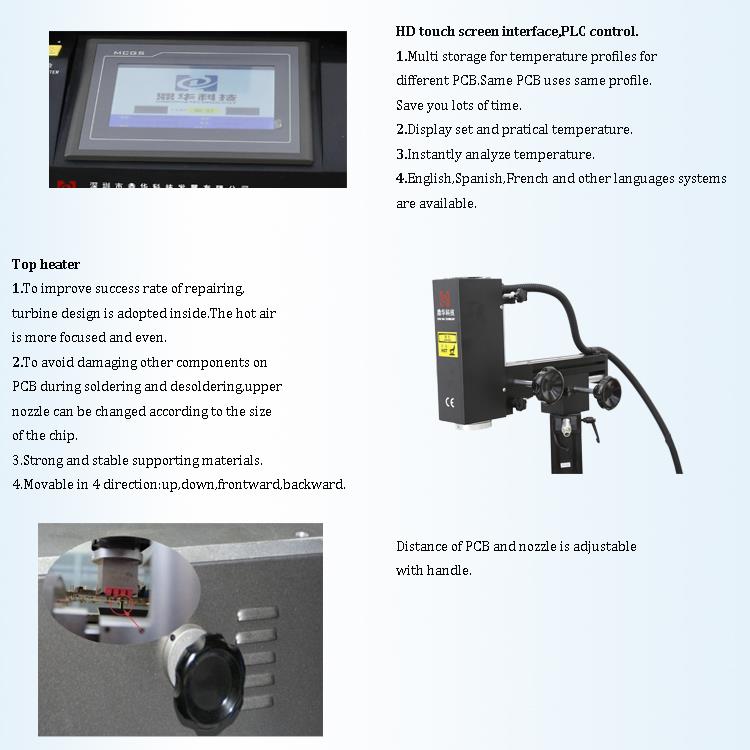

1. HD Touch-skjermgrensesnitt;

2. Tre uavhengige varmeovner ( varmluft og infrarød ) ;

3. Vakuumpenn;

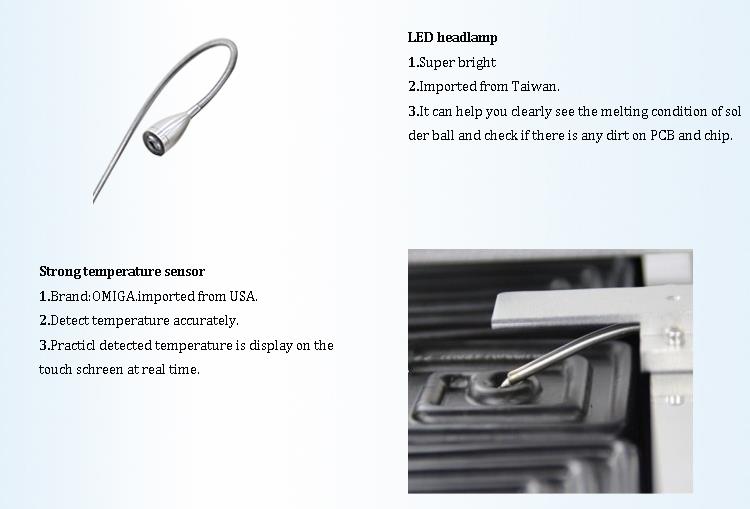

4. Led hodelykt.

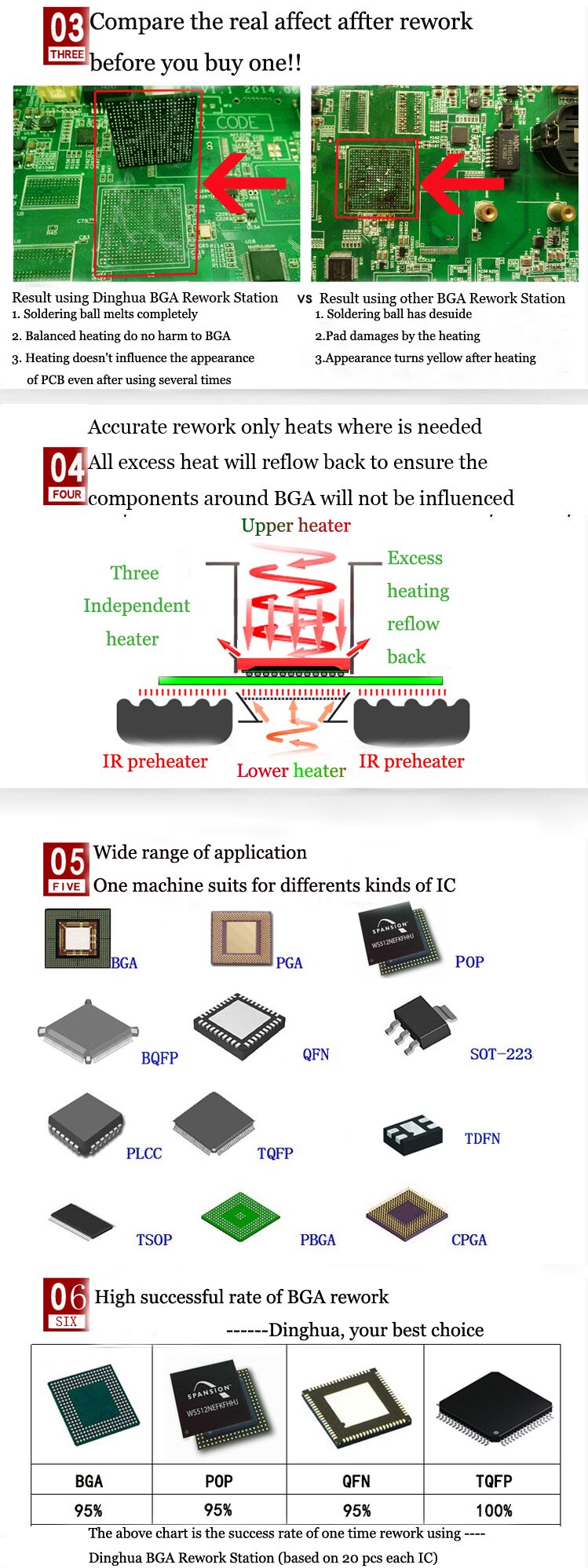

5. Hvorfor velge vår forvarmende berøringsskjerm BGA Rework Machine?

6. Sertifikat for forvarming av berøringsskjerm BGA Rework Machine

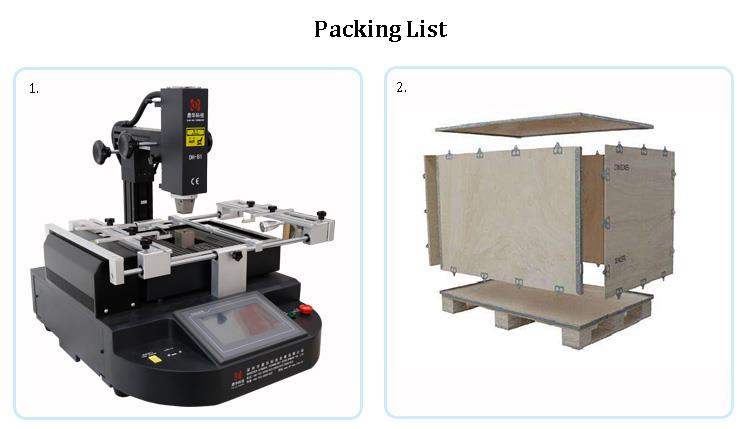

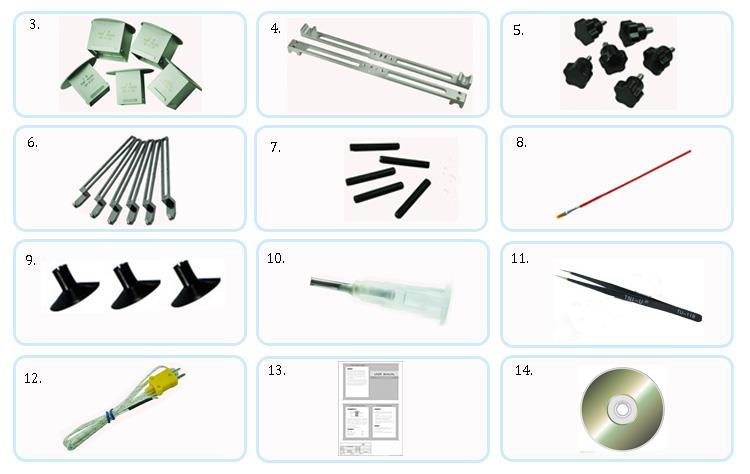

7. Pakking og forsendelse av forvarmende berøringsskjerm BGA Rework Machine

8.Relatert kunnskap

Dobbeltsidig blandet prosess av SMT

A: incoming inspection => PCB's B-side patch glue => patch => curing => flap => A-side PCB plug => wave soldering =>

cleaning => test =>omarbeid

Post-paste først, egnet for SMD-komponenter mer enn diskrete komponenter

B: incoming inspection => PCB A-side insert (pinning) => flap => PCB B-side spot adhesive => patch => curing => flap =>

wave soldering => cleaning => Test =>Omarbeid Etterinnsetting og ettermontering, egnet for å skille flere komponenter

enn SMD-komponenter

C: incoming material inspection => PCB's A surface silk screen solder paste => patch =>

drying => reflow soldering => plug-in, pin bending => flap => PCB B surface patch glue => Patch => Curing => Flap =>

 Wave Soldering => Cleaning => Detection =>Omarbeid A overflateblandet, B overflatemontering. ?

D: incoming inspection => PCB's B side spot adhesive => patch => curing => flap =>PCB's A side silkescreenet loddepasta

=> patch => A side reflow => plug-in => B-side wave soldering => cleaning => test =>omarbeid A-side blanding, B-side montering.

Første SMD, reflow, post-fabrikasjon, bølgelodding

E: incoming inspection => PCB side B silk screen solder paste (point mount glue) => patch => drying (curing) => reflow soldering =>

flap => PCB side A silk screen solder paste => Patch => Drying = Reflow soldering 1 (local soldering can be used) => Plug-in =>

Wave soldering 2 (If there are few components, you can use manual soldering) => Cleaning => Test =>Omarbeid A overflatemontering,

B ansikt blandet.
