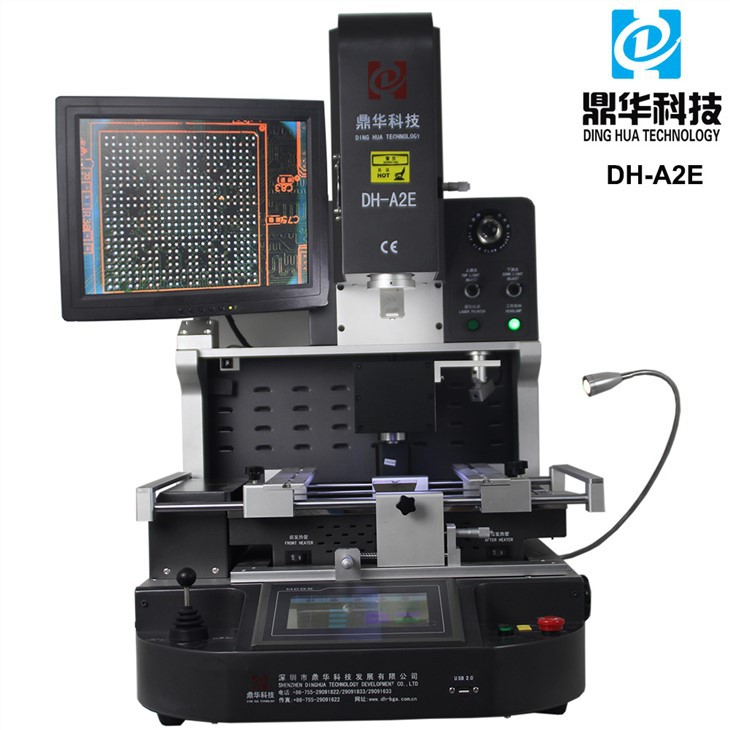

Ball Grid Array Rework Reball Machine

Automatisk Ball Grid Array Rework Reball Machine



1.Produktfunksjoner til Automatisk Ball Grid Array Rework Reball Machine



•Høy vellykket reparasjon på brikkenivå. Avlodding, montering og loddeprosessen er automatisk.

• Praktisk justering.

•Tre uavhengige temperaturoppvarminger + PID selvinnstilling justert, temperaturnøyaktigheten vil være på ±1 grad

• Innebygd vakuumpumpe, plukk opp og plasser BGA-brikker.

•Automatiske kjølefunksjoner.

2.Spesifikasjon av Automated Ball Grid Array Rework Reball Machine



3.Detaljer om Hot Air Automatic Ball Grid Array Rework Reball Machine





4.Hvorfor velge vår infrarøde automatiske ballgrid Array Rework Reball Machine?



5. Sertifikat for optisk justering automatisk Ball Grid Array Rework Reball Machine



6. Pakkelisteav optikk justere CCD kamera Ball Grid Array Rework Reball Machine



7. Forsendelse av Automatic Ball Grid Array Rework Reball Machine Split Vision

Vi sender maskinen via DHL/TNT/UPS/FEDEX, som er raskt og trygt. Hvis du foretrekker andre forsendelsesbetingelser,

fortell oss gjerne.



8. Betalingsbetingelser.

Bankoverføring, Western Union, Kredittkort.

Vi sender maskinen med 5-10 virksomhet etter å ha mottatt betaling.



9.Kontakt oss for øyeblikkelig svar og beste pris.

Email:john@dh-kc.com

MOB/WhatsApp/Wechat: +86 15768114827

Klikk på linken for å legge til min WhatsApp:

https://api.whatsapp.com/send?phone=8615768114827



10. Relatert kunnskap om Automatic Ball Grid Array (BGA) Rework/Reball Machine

FPC SMT Lodding Kvalitetsstandarder:

• Normal Minimum Clearance: Komponentstørrelsen må overstige puten med 20 µm.
• Sveiseposisjon: Det skal være en klaring på 1/2 av sveiseposisjonen.

4. Spesifikasjoner for inspeksjon av sveisede deler:

Ingen.	Inspeksjonsartikkel	Inspeksjonsstandard	Dårlig ikon
4.1	Manglende deler	Det skal ikke være usveisede deler eller deler som faller av ved FPC-loddeforbindelsene.	ingen
4.2	Skader	Komponenter etter sveising må ikke være skadet eller hakket.	ingen
4.3	Feil deler	Modellspesifikasjonene for komponenter loddet til putene må samsvare med ingeniørtegningene.	ingen
4.4	Polaritet	Retningen til de sveisede delene må samsvare med brettinstruksjonene eller tekniske tegningene.	ingen
4.5	Diverse	Det skal ikke være lim, tinnflekker eller annet rusk igjen i komponentens stift.	ingen
4.6	Bobler	Pakken med den loddede komponenten må ikke ha dårlig skumdannelse.	ingen

5.1 Kontinuerlig sveising
Det skal ikke være kortslutning mellom loddeskjøter.

5.2 Sveisede skjøter
Sveisede deler skal ikke ha skjøter som ikke er koblet til loddepunktene.

5.3 Ikke-smeltbar loddemetall
Deler må ikke ha ufullstendige eller manglende loddeforbindelser.

5.4 Flytende:

• 5.4.1: Loddeputehøyden nederst på koblingspinnen må ikke overstige høyden på delpinnen. (Merk: Som vist i figur T, er høyden på delpinnen G, høyden på loddeputen er T, og loddeputehøyden under lodding kan ikke overstige høyden på delpinnen, dvs. G Mindre enn eller lik T.)
• 5.4.2: Høyden på loddeputen i bunnen av motstanden, LED, etc., bør ikke være høyere enn 1/2 av komponentens ledningshøyde.

5.5 Loddemangel:

• 5.5.1: Høyden på tinnet på koblingen skal være 2/3 av stifthøyden og må ikke overstige høyden der plastdelen møtes. (Merk: Som vist i figur T, er høyden på deltappen G, høyden på loddeputen er T, og F er normal loddepunkthøyde. Derfor er F større enn eller lik G {{2} }/3T.)
• 5.5.2: Ledningen til motstanden, LED og andre deler må ha loddetinn minst 2/3 av høyden på pinnen.
