Automatisk BGA IC Reballing

Automatisk BGA IC Reballing

1. DH-A2 kan reball BGA IC-brikke med høy vellykket rate.2. Opprinnelig designet og laget i Kina.3. Fabrikkplassering: Shenzhen, Kina.4. Velkommen til vår fabrikk for å teste maskinen vår før du legger inn bestillinger.5. Enkel å betjene.

Beskrivelse

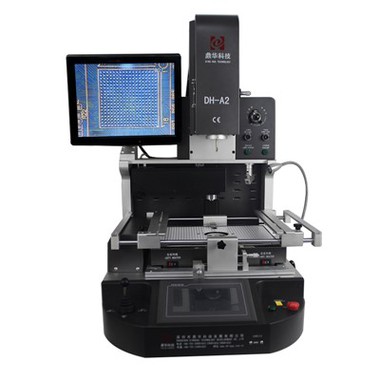

Automatisk optisk BGA IC reballing maskin

bga soldering station

Automatic BGA Soldering Station with optical alignment

1. Anvendelse av automatisk optisk BGA IC Reballing Machine

Arbeid med alle typer hovedkort eller PCBA.

Lodde, reball, avlodde forskjellige typer brikker: BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP,

PBGA, CPGA, LED-brikke.



2. Produktfunksjoner tilAutomatisk optiskBGA IC Reballing Machine

Automatic BGA Soldering Station with optical alignment



3.Spesifikasjon avAutomatisk optisk BGA IC reballing maskin

Laser position CCD Camera BGA Reballing Machine

4.Detaljer omAutomatisk optisk BGA IC reballing maskin

ic desoldering machine

chip desoldering machine

pcb desoldering machine



5.Hvorfor velge vårtAutomatisk optisk BGA IC reballing maskin

motherboard desoldering machinemobile phone desoldering machine



6.Sertifikat avAutomatisk optisk BGA IC reballing maskin

UL, E-MARK, CCC, FCC, CE ROHS-sertifikater. I mellomtiden, for å forbedre og perfeksjonere kvalitetssystemet,

Dinghua har bestått ISO, GMP, FCCA, C-TPAT revisjonssertifisering på stedet.

pace bga rework station



7. Pakking og forsendelse avAutomatisk optisk BGA IC reballing maskin

Packing Lisk-brochure





8.Forsendelse forAutomatisk optisk BGA IC reballing maskin

DHL/TNT/FEDEX. Hvis du vil ha annen fraktperiode, vennligst fortell oss. Vi vil støtte deg.



9. Betalingsbetingelser

Bankoverføring, Western Union, kredittkort.

Fortell oss hvis du trenger annen støtte.



10. Hvordan fungerer DH-A2 Automatic BGA IC Reballing Machine?







11. Beslektet kunnskap

Om flash-brikke

Flash chip determinanter

Antall sider

Som nevnt tidligere, jo større side av flash med større kapasitet, jo større side, jo lengre adresseringstid.

Men forlengelsen av denne tiden er ikke et lineært forhold, men et steg for steg. For eksempel krever en 128, 256 Mb-brikke 3

sykluser for å sende et adressesignal, 512 Mb, 1 Gb krever 4 sykluser, og 2, 4 Gb krever 5 sykluser.

Sidekapasitet

Kapasiteten til hver side bestemmer mengden data som kan overføres om gangen, så en side med stor kapasitet har

bedre ytelse. Som nevnt tidligere øker flash med stor kapasitet (4Gb) sidekapasiteten fra 512 byte til 2KB.

Økningen i sidekapasitet gjør det ikke bare lettere å øke kapasiteten, men forbedrer også overføringsytelsen.

Vi kan gi et eksempel. Ta Samsung K9K1G08U0M og K9K4G08U0M som eksempler. Førstnevnte er 1 Gb, 512-byte sidekapasitet,

tilfeldig lesetid (stabil) er 12μs, skrivetid er 200μs; sistnevnte er 4Gb, 2KB sidekapasitet, tilfeldig lesetid (stabilitet) 25μs, skriv

tid Det er 300μs. Anta at de fungerer på 20MHz.

Leseytelse: Lesetrinnene til NAND-flashminne er delt inn i: send kommando og adresseinformasjon → overføring

data til sideregister (tilfeldig lest stabil tid) → dataoverføring (8bit per syklus, må sende 512+16 eller 2K+ 64 ganger).

K9K1G08U0M lese en side trenger: 5 kommandoer, adresseringssyklus × 50ns + 12μs + (512 + 16) ​​× 50ns=38.7μs; K9K1G08U0M faktisk

leseoverføringshastighet: 512 byte ÷ 38,7μs=13.2MB/s; K9K4G08U0M lese en side Krever: 6 kommandoer, adresseringsperiode × 50ns +

25μs + (2K + 64) × 50ns=131.1μs; K9K4G08U0M faktisk leseoverføringshastighet: 2KB byte ÷ 131,1μs=15.6MB/s. Derfor bruker du en

2KB sidekapasitet til 512 byte øker også leseytelsen med omtrent 20 %.

Skriveytelse: Skrivetrinnene til NAND-flashminnet er delt inn i: sende adresseinformasjon → overføre data

til sideregisteret → sende kommandoinformasjon → data skrives fra registeret til siden. Kommandosyklusen er også en.

Vi vil slå den sammen med adressesyklusen nedenfor, men de to delene er ikke sammenhengende.

K9K1G08U0M skriver en side: 5 kommandoer, adresseringsperiode × 50ns + (512 + 16) × 50ns + 200μs=226.7μs. K9K1G08U0M faktisk

skriveoverføringshastighet: 512 byte ÷ 226,7μs=2.2MB/s. K9K4G08U0M skriver en side: 6 kommandoer, adresseringsperiode × 50ns + (2K + 64)

× 50ns + 300μs=405.9μs. K9K4G08U0M faktisk skriveoverføringshastighet: 2112 byte / 405,9 μs=5MB/s. Bruk derfor 2KB sidekapasitet

øker skriveytelsen med mer enn det dobbelte av 512-bytesidekapasiteten.

Blokker kapasitet

Blokken er den grunnleggende enheten for sletteoperasjonen. Siden slettetiden for hver blokk er nesten den samme (sletteoperasjonen tar vanligvis

2ms, og tiden opptatt av kommando- og adresseinformasjon fra flere tidligere sykluser er ubetydelig), vil blokkens kapasitet

bestemmes direkte. Slett ytelse. Sidekapasiteten til NAND-flashminnet med stor kapasitet økes, og antallet

antall sider per blokk er også forbedret. Vanligvis er blokkkapasiteten til 4 Gb-brikken 2 KB × 64 sider=128 KB, og 1 Gb-brikken er 512 byte

× 32 sider=16 KB. Det kan sees at innen samme tid er førstnevntes gnidningshastighet 8 ganger høyere enn sistnevnte!

I/O-bitbredde

Tidligere var datalinjene til NAND-type flashminner generelt åtte, men fra 256 Mb-produktene var det 16 datalinjer. Imidlertid

på grunn av kontrollere og andre årsaker er den faktiske bruken av x16-brikker relativt liten, men antallet vil fortsette å øke i fremtiden

. Selv om x16-brikken fortsatt bruker 8-bitgrupper ved overføring av data og adresseinformasjon, er syklusen uendret, men dataene overføres

i {{0}}bitgrupper og båndbredden dobles. K9K4G16U0M er en typisk 64M×16-brikke, som fortsatt er 2KB per side, men strukturen er (1K+32)×16bit.

Imiter beregningene ovenfor, vi får følgende. K9K4G16U0M må lese én side: 6 kommandoer, adresseringsperiode × 50ns + 25μs +

(1K + 32) × 50ns=78.1μs. K9K4G16U0M faktisk leseoverføringshastighet: 2KB byte ÷ 78,1μs=26.2MB/s. K9K4G16U0M skriver en side: 6 kommandoer,

adresseringsperiode × 50ns + (1K + 32) × 50ns + 300μs=353.1μs. K9K4G16U0M faktisk skriveoverføringshastighet: 2KB byte ÷ 353,1μs=5.8MB/s

Det kan sees at med den samme kapasiteten til brikken, etter at datalinjen er økt til 16 linjer, forbedres leseytelsen med nesten 70%,

og skriveytelsen er også forbedret med 16 %.

frekvens. Virkningen av arbeidsfrekvensen er lett å forstå. Driftsfrekvensen til NAND-flashminne er 20 til 33 MHz, og jo høyere

frekvensen, jo bedre ytelse. Når det gjelder K9K4G08U0M, antar vi at frekvensen er 20MHz. Hvis vi dobler frekvensen til 40MHz,

så må K9K4G08U0M lese én side: 6 kommandoer, adresseringsperiode × 25ns + 25μs + (2K + 64) × 25ns=78μs . K9K4G08U0M faktisk leseoverføringshastighet:

2KB byte ÷78μs=26.3MB/s. Det kan sees at hvis driftsfrekvensen til K9K4G08U0M økes fra 20MHz til 40MHz, kan leseytelsen

forbedres med nesten 70 %! Selvfølgelig er eksemplet ovenfor bare for enkelhets skyld. I Samsungs faktiske produktlinje, K9XXG08UXM, i stedet for K9XXG08U0M,

kan arbeide ved høyere frekvenser. Førstnevnte kan nå 33MHz.
