Infrarød Bga Rework Station Pris i India
IR6500 BGA omarbeidingsstasjonen, også kalt DH-A01R, som er den billigste og praktiske modellen, har en topp infrarød varmesone, en IR forvarmingssone for et stort hovedkort som skal varmes opp, applikasjon for mobiltelefon, datamaskin og annen elektronikk.
Beskrivelse

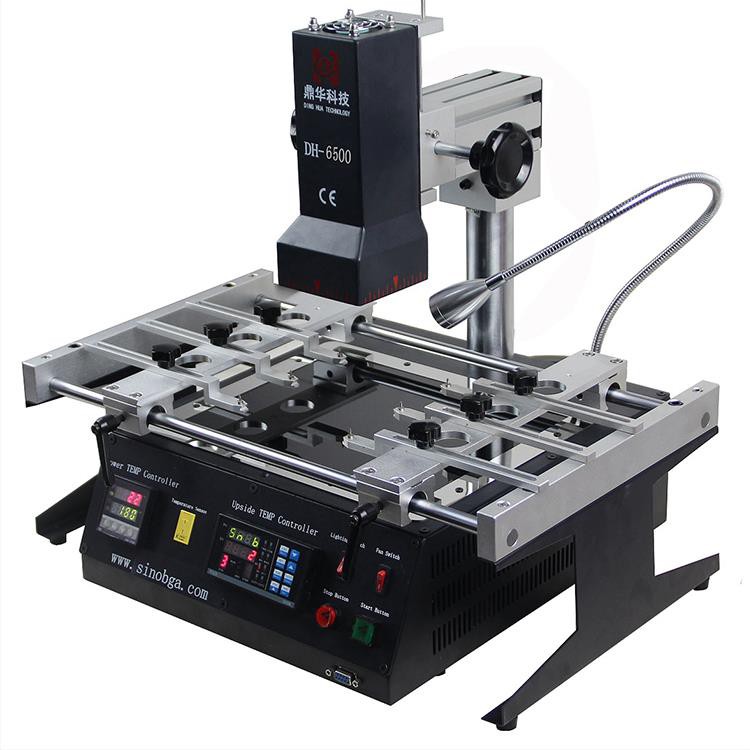

DH-6500 INFRARØD BGA-omarbeidingsstasjon
En infrarød BGA Rework Station er en spesialisert enhet som brukes i elektronikkindustrien for å reparere eller omarbeide Ball Grid Array (BGA) komponenter på kretskort (PCB). BGA-er er en type overflatemontert emballasje som brukes for integrerte kretser, der forbindelsene er laget gjennom en rekke loddekuler på undersiden av komponenten.
DH-6500 et universelt infrarødt reparasjonskompleks med digitale temperaturkontrollere og keramiske oppvarminger for Xbox,
PS3 BGA-brikker, bærbare datamaskiner, PC-er osv. reparert.
DH-6500 er forskjellige på venstre, høyre og bakside
Den øvre IR-keramiske oppvarmingen, bølgelengde 2~8um, oppvarmingsområdet er opptil 80*80mm, applikasjon for Xbox,
spillkonsoll hovedkort og annen reparasjon på brikkenivå.
De universelle armaturene, 6 stykker med et lite hakk og en tynn og hevet pinne, som kan brukes til
uvanlige hovedkort som skal festes på arbeidsbenken, PCB-størrelsen kan være opptil 300*360 mm.
Den nederste forvarmingssonen, dekket av anti-høy-temperatur glass-skjold, dens oppvarmingsområde er 200*240 mm,
de fleste hovedkort kan brukes på den.
2 temperaturregulatorer for maskinens tid og temperaturinnstilling, det er 4 temperatursoner kan
stilles inn for hver temperaturprofil, og 10 grupper med temperaturprofiler kan lagres.
Parametrene til infrarød BGA omarbeidingsstasjon:
| Strømforsyning | 110~250V +/-10% 50/60Hz |
| Makt | 2500W |
| Oppvarmingssoner | 2 IR |
| PCB tilgjengelig | 300*360 mm |
| Komponentstørrelse | 2*2~78*78mm |
| Nettovekt | 16 kg |
FQA for IR BGA omarbeidingsstasjon
Spørsmål: Kan den reparere en mobiltelefon?
A: Ja, det kan det.
Spørsmål: Hvor mye for 10 sett?
A: For a better price, please email us: john@dh-kd.com
Spørsmål: Vil du godta OEM?
A: Ja, vennligst gi oss beskjed om hvor mye du trenger?
Spørsmål: Kan jeg kjøpe direkte fra ditt land?
A: Ja, vi kan sende den til døren din med ekspress.
Noen ferdigheter om IR BGA omarbeidingsstasjon
Preoperativ kunnskap:
Temperaturstigningshastigheten i en blyfri forvarmingssone styres vanligvis til 1,2–5 grader /s (sekunder). Temperaturen i forvarmingssonen er typisk mindre enn 160 grader, og temperaturen i isolasjonssonen er 160–190 grader. Topptemperaturen er generelt kontrollert til 235–245 grader, med temperaturen opprettholdt i 10–45 sekunder. Tiden fra temperaturstigning til topptemperatur er ca. 1,5 til 2 minutter.
Smeltepunktet for blyloddemasse er 183 grader, mens smeltepunktet for blyfri loddepasta er 217 grader. Når temperaturen når 183 grader, begynner blyholdig loddepasta å smelte. På grunn av dets kjemiske egenskaper er det faktiske smeltepunktet for loddeperler høyere enn for loddepasta.
Generell kunnskap om maskinen:
1,Mye brukt:Toppside åpen + bunnside mørk infrarød.
2,Tre temperatursonemodeller:Varmluft + strålevarme + lavt mørkt infrarødt lys.
3,Helrødt utseende:Øvre infrarød + nedre mørk infrarød. Hovedpunkter: Oppvarmingsmetoder og temperaturplaner varierer avhengig av produkttype. Introduksjonen av varme er som følger:
Varmluftsoppvarming:Bruker prinsippet om luftvarmeoverføring, og tilbyr høy presisjon, kontrollerbar oppvarming. Justering av luftmengde og vindhastighet oppnår jevn og kontrollerbar oppvarming. Under sveising overføres varme fra kroppen til BGA-brikken, noe som forårsaker en forskjell i temperatur mellom loddeperlene og varmluftsutløpet. Temperaturkravene kan variere avhengig av individuelle produsenter, og dataene i denne hvitboken gjelder for alle Dinghua Technology-modeller. Disse faktorene må tas i betraktning ved oppsett, og ytelsen til loddekulene må forstås og konfigureres deretter.
For differensiering i temperaturseksjoner (se produsentens tekniske instruksjoner for spesifikke innstillinger), er det viktig å justere den høyeste temperaturseksjonen først. Still inn topptemperaturverdien (235 grader for blyfritt, 220 grader for blyholdig materiale) og kjør BGA-reparasjonsstasjonen for testoppvarming. Ved oppvarming, overvåk hele prosessen, spesielt hvis temperaturtoleransen til det nye brettet er ukjent. Når temperaturen overstiger 200 grader, inspiser smelteprosessen til loddekulen i lappen ved siden av BGA. Bruk en pinsett til å berøre lappen; hvis den beveger seg, er temperaturen tilstrekkelig. Når BGA-brikken begynner å synke, registrerer du temperaturen som vises på enheten eller berøringsskjermen og driftstiden. Den ideelle temperaturen bør opprettholdes i 10–20 sekunder etter at smeltepunktet er nådd.
Bunnlinje:Når BGA er dannet, vil loddekulene begynne å skille seg etter å ha nådd topptemperaturen i noen sekunder. Bare det høyeste temperatursegmentet i temperaturkurven må settes til den høyeste konstante temperaturen i N + 20 sekunder. For andre prosedyrer, se temperaturkurveparametrene levert av produsenten. Generelt bør hele prosessen for blylodding kontrolleres innen ca. 210 sekunder, og den blyfrie prosessen innen ca. 280 sekunder. Tiden bør ikke være for lang for å unngå unødvendig skade på PCB og BGA.
