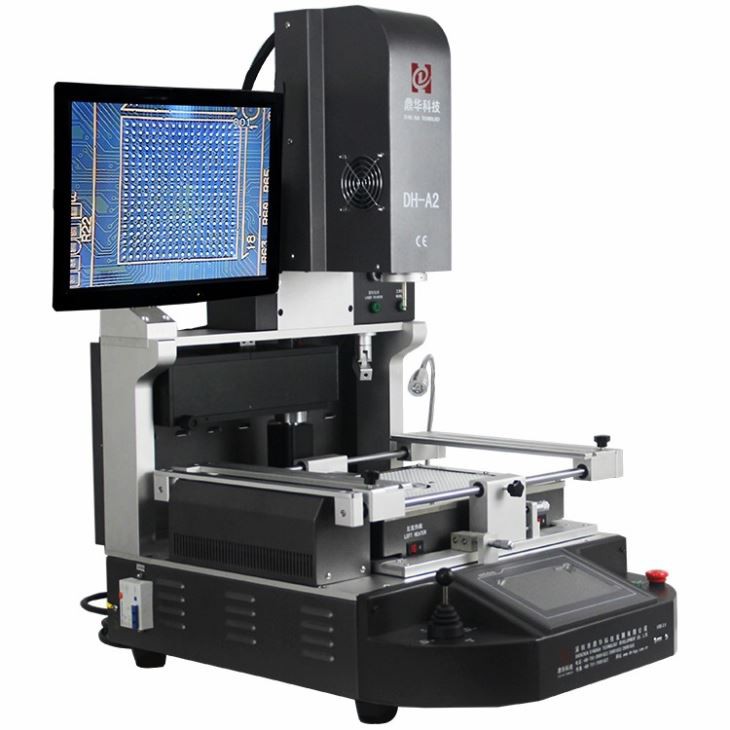

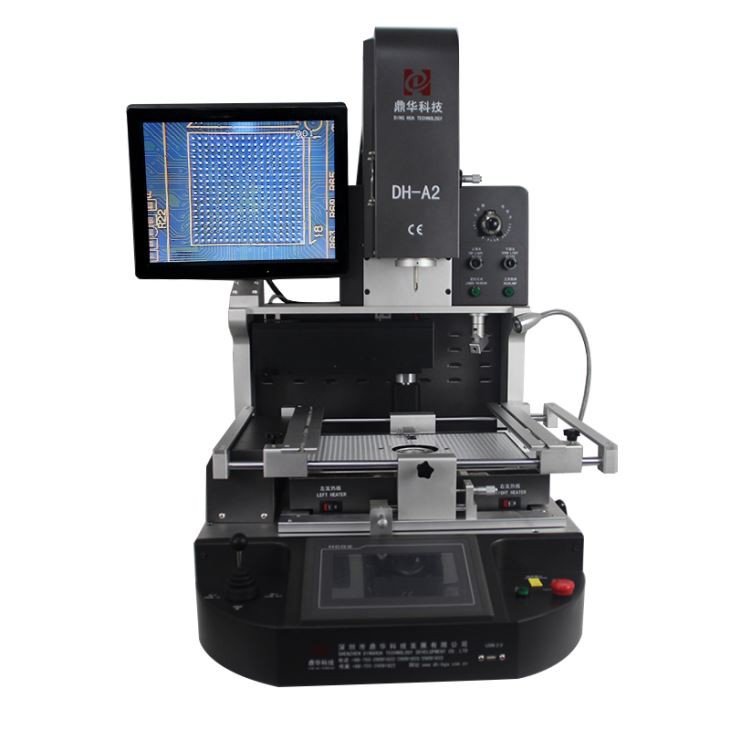

Mobil Ic Automatisk Reballing Machine
1.HD CCD optisk justeringssystem for posisjonering2.overlegen sikkerhetsfunksjon med nødbeskyttelse3.toppvarmehode og monteringshode 2-i-1-design4.topp luftstrøm justerbar for å møte etterspørselen til alle brikker
Beskrivelse
Mobil ic automatisk reballing maskin
En mobil IC automatisk reballing-maskin er en enhet som brukes til å reparere eller erstatte de integrerte kretsene (IC) på en
mobiltelefonens hovedkort. Det er en effektiv og kostnadseffektiv måte å fikse de skadede IC-ene uten å erstatte
hele hovedkortet, noe som reduserer reparasjonstiden og kostnadene for teknikeren.
Reballingmaskinen bruker forskjellige prosesser som forvarming, flussing, justering, reflow og kjøling for å reparere
eller bytt ut IC på mobilenheten. Prosessen innebærer å fjerne den skadede IC fra hovedkortet, fjern
ing området, innrett nye kuler laget av en spesiell legering til den nøyaktige posisjonen til den fjernede IC, og deretter lodding
den nye IC på hovedkortet.
Den automatiske reballing-maskinen sparer tid og reduserer risikoen for skade på hovedkortet slik det er designet for
gjør dette automatisk, for å sikre at reballing-prosessen utføres effektivt.
Oppsummert er den mobile IC automatiske reballing-maskinen et viktig verktøy for mobiltelefonreparasjonsteknikere, da den
fremskynder reparasjonsprosessen og sparer kostnader ved å reparere hovedkortet i stedet for å erstatte det fullstendig.
| Total kraft | 5500W |
| 3 uavhengige varmeovner | Topp varmluft 1200w, nedre varmluft 1200w, bunn infrarød forvarming 3000w |
| Spenning | 110~240V pluss /-10 prosent 50/60Hz |
| Elektriske deler | 7'' berøringsskjerm pluss intelligent temperaturkontrollmodul med høy presisjon pluss trinnmotordriver pluss PLC pluss LCD-skjerm pluss optisk CCD-system med høy oppløsning pluss laserposisjonering |

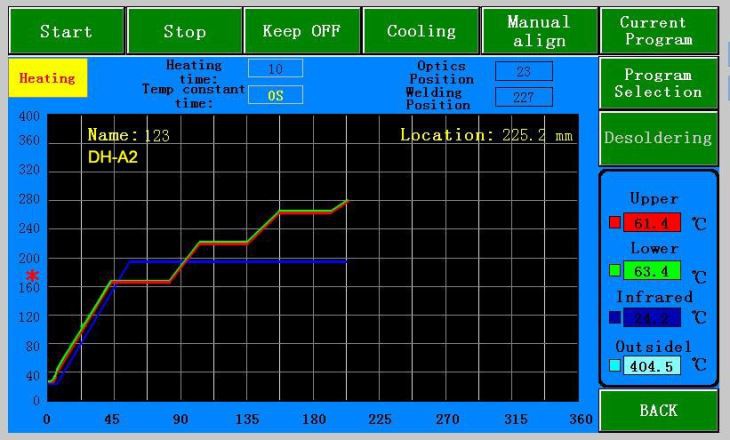

| Temperatur kontroll | K-sensor lukket sløyfe pluss PID automatisk tempkompensasjon pluss temp modul, temp nøyaktighet y innenfor ±2 grader. |

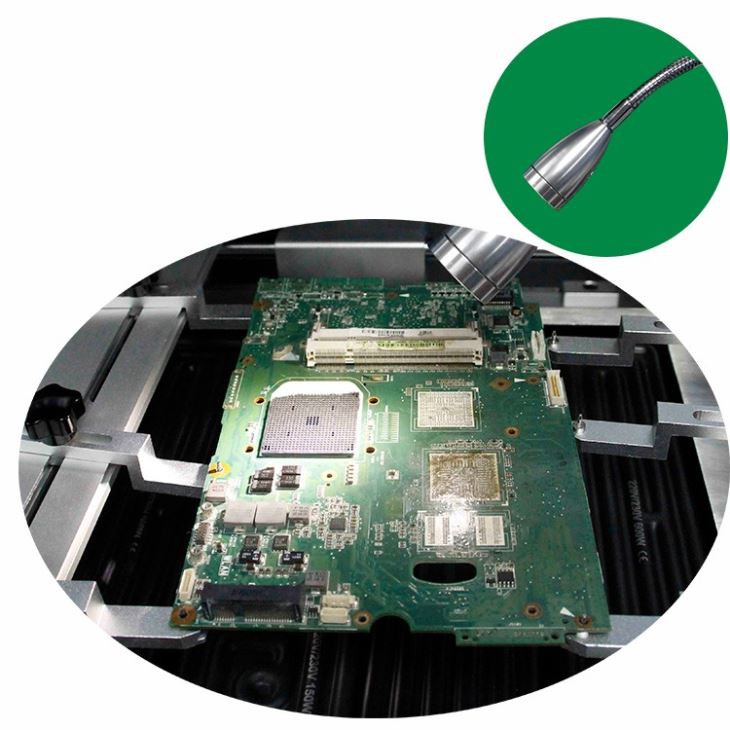

| PCB posisjonering | V-spor pluss universalarmatur pluss flyttbar PCB-hylle |
| Gjeldende PCB-størrelse | Maks 370x410mm Min 22x22mm |
| Gjeldende BGA-størrelse | 1*1mm~80x80mm |
| Dimensjoner | 600x700x850 mm (L*B*H) |
| Netto vekt | 70 kg |
Avanserte funksjoner
① Topp varmluftstrøm er justerbar for å møte etterspørselen til eventuelle flis.
② Avlodding, montering og lodding automatisk.
③ Innebygd laserposisjonering, hjelper rask posisjonering for PCB.
④ Infrarødt varmesystem med tre uavhengige varmeovner.

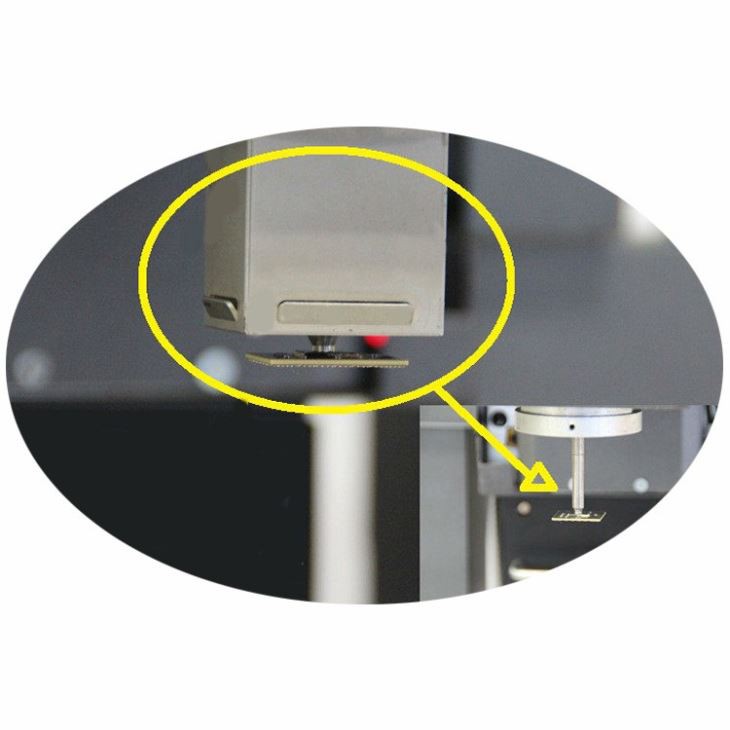

⑤ Monteringshode med innebygd trykktestenhet, for å beskytte PCB fra å bli knust.
⑥ innebygd vakuum i monteringshodet fanger opp BGA-brikken automatisk etter at loddingen er fullført.
1. Maskin: 1 sett
2. Alt pakket i stabile og sterke trekasser, egnet for import og eksport.
3. Toppdyse: 3 stk (31*31mm, 38*38mm, 41*41mm)
Bunndyse: 2 stk (34*34mm, 55*55mm)
4. Bjelke:2 stk
5. Plommeknott: 6 stk
6. Universalarmatur:6 stk
7. Støtteskrue:5 stk
8. Penselpenn:1 stk
9. Vakuumkopp:3 stk
10. Vakuumnål:1 stk
11. Pinsett:1 stk
12. Temp sensor ledning:1 stk
13. Profesjonell instruksjonsbok:1 stk
14. Undervisnings-CD: 1 stk
