Avlodding Bga

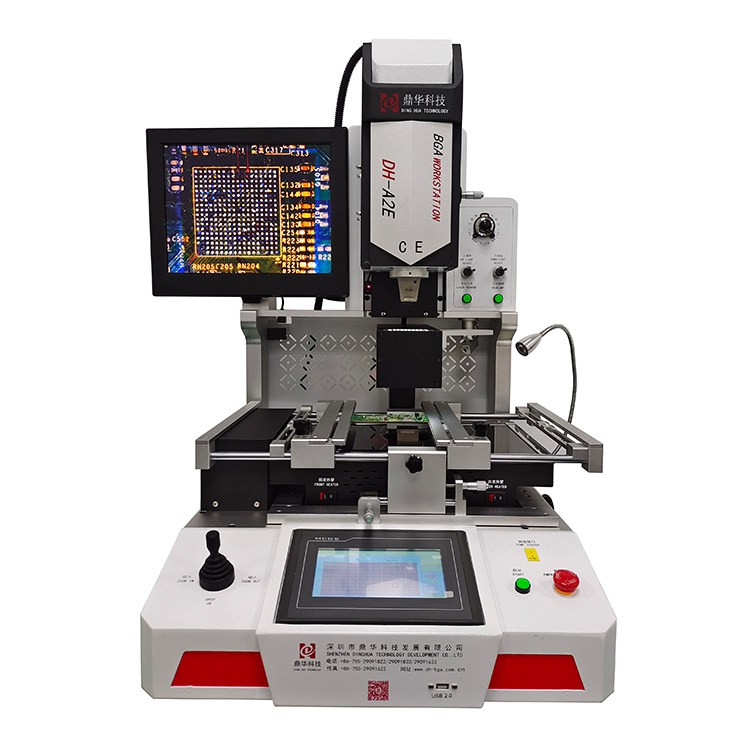

Dinghuas DH-A2E helautomatiske optiske justering BGA rework-stasjon har optisk justering for presis brikkeplassering, og unngår fullstendig feiljustering og forskyvning.
Beskrivelse
Produktfunksjoner
1. Optisk justering– Nøyaktig brikkeplassering, null feiljustering/offset.
2.Full automatisering– Automatisert demontering, lodding og gjenvinning av spon, reduserer manuelt arbeid.
3.Justerbar skånsom luftstrøm– Hastighet innstilt til brikkestørrelse; forhindrer liten-komponentforskyvning, øker effektiviteten ved omarbeiding.
4. Laserposisjonering– Ett-nøyaktig hovedkortplassering.
5.Effektiv forvarmingssone– Lysende varmerør for rask, stabil oppvarming; varmebestandig- glassdeksel (energi-besparende, miljøvennlig-, elegant design).
6. Ekstern temperatursonde– Sann-tempovervåking for presis, pålitelig kontroll.
7.Bruker-vennlig berøringsskjerm– Forhåndsinstallerte programmer, ingen spesialisert opplæring kreves for enkel betjening.
8.Doble driftsmoduser– Manuelle/auto-moduser for fleksibel feilsøking og batch-omarbeiding.
9.USB-tilkobling– Støtter programvareoppdateringer og dataimport/lagring for PC-analyse.
Produktparametere
|
Total kraft |
5700W |
|
Toppvarmer |
1200W |
|
Undervarmer |
Den andre temperatursonen er 1200W, og den tredje temperatursonen er 3200W (oppvarmingsområdet er økt for å imøtekomme ulike PCB-kort). |
|
makt |
AC220V±10％50/60 Hz |
|
Dimensjoner |
L600×W700×H850 mm |
|
Posisjonering |
V-formet spor, PCB-brakett justerbar i X-retningen og utstyrt med en universalklemme. |
|
Temperaturkontroll |
K-termoelement (K-sensor), lukket-sløyfekontroll |
|
Temp nøyaktighet |
±1 grad |
|
Posisjon nøyaktighet |
0,01 mm |
|
PCB størrelse |
Maks 450×500 mm Min10×10mm |
|
BGA-brikke |
2X2-80X80mm |
|
Minimumchipmellomrom |
0.1mm |
|
Ekstern temperatursensor |
En, utvidbar (valgfritt) |
|
Nettovekt |
70 kg |
|
Søknad |
bga omarbeidingsstasjon for mobil,infrarød smd omarbeidingsstasjon,infrarød avloddestasjon |
Produktbeskrivelse
1.Smart kontroll og kurveanalyse:Denne bga omarbeidingsstasjonen for mobil innebygd industriell datamaskin + HD berøringsskjerm HMI + PLS-kontroll; sanntidsvisning, analyse og korrigering av temperaturkurver.
2. Presisjonstemperaturkontroll (±1 grad):Høy-presisjon K-termoelement lukket-sløyfekontroll + automatisk temperaturkompensasjon; eksternt temperaturmålingsgrensesnitt for kalibrering.
3. Nøyaktig posisjoneringssystem:Stepper bevegelseskontroll + høy-synsjustering; V-formede spor + lineære sleider for 3-akset finjustering, passer PCB i alle størrelser/oppsett.
4. PCB-beskyttelsesarmatur:Fleksibel bevegelig universalarmatur forhindrer skade på kantkomponenter og PCB-deformasjon, egnet for all BGA-omarbeiding.
5. Allsidige legeringsdyser:Multi-dyser med 360 graders fri rotasjon; enkel å installere og erstatte.
6. 3 Uavhengige varmesoner:Samtidig multi-gruppe, multi-segment temperaturkontroll; HMI-basert innstilling av temperatur, tid, helling, kjøling og vakuum.
7.8-segment temperaturkontroll og kurvelagring:Massiv temperaturkurvelagring for rask henting; uavhengig PID-algoritme for jevn oppvarming og nøyaktig temperaturkontroll.
8. Rask kjøling og automatisk prosesskontroll;Høy-kryssstrømsvifte- forhindrer PCB-deformasjon; helautomatiserte monterings-, lodde- og avloddeprosesser.
9. Praktisk styrespakdrift:Kontrollerer vertikal bevegelse av hodet og bildezoom-rask og brukervennlig-.
10. Talealarm og automatisk kjøling:Talevarsling 5–10 sekunder før prosessen er fullført; automatisk kjølesystem stopper ved romtemperatur for å forlenge maskinens levetid.
11. Automatiske funksjoner:Automatisk materialplukking/mating og kamerainntrekking/forlengelse for effektivitet.
12.CE-Sertifisert sikkerhet:Nødstoppbryter + automatisk -av-beskyttelse for uventede hendelser.
Detaljer Bilder

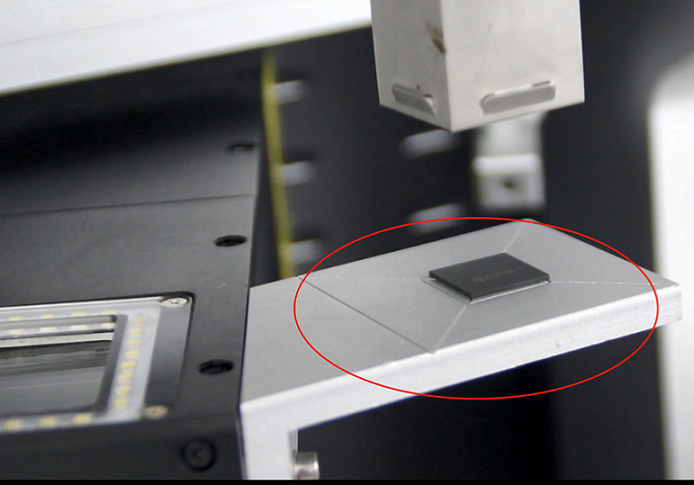

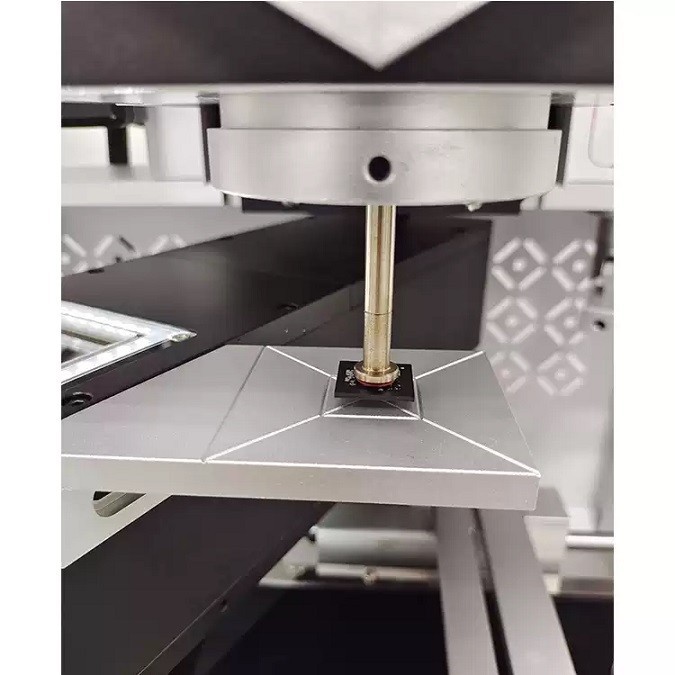

Intelligent automatisert plassering, demontering og lodding eliminerer feil forårsaket av manuell betjening.(infrarød smd rework station)
Karbonfiber infrarødt bølgerør, det varmes opp raskt, yter bra, har lang levetid, er estetisk tiltalende og energieffektivt-og er både sunt og miljøvennlig.
Etter at oppvarmingen er fullført, brukes høy-effektkonstant-strøm automatisk kjøling for å forhindre PCB-deformasjon.
Denne infrarøde avloddestasjonen utstyrt med en universalbrakett, kan den enkelt holde PCB-er av enhver form.

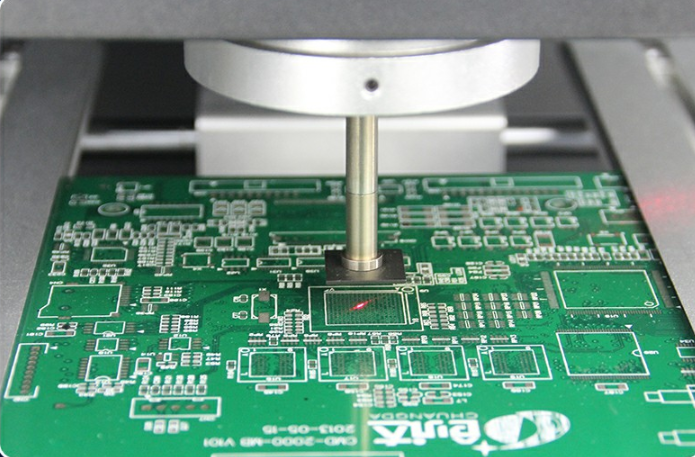

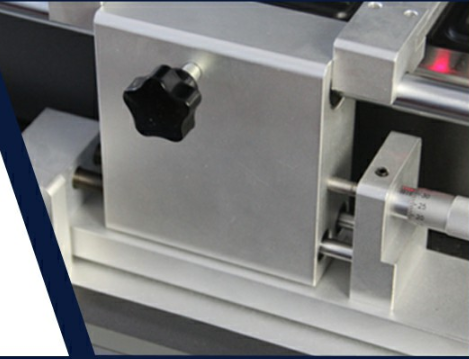

Mikrometer presisjonsjustering, justering nøyaktig til 0,01 mm, naturlig og presis montering.
Med både kinesisk og engelsk grensesnitt er det enkelt å bruke.

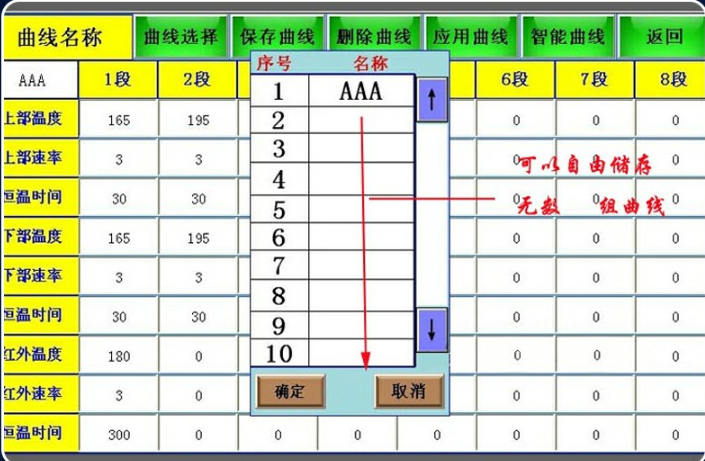

Driftsprosedyren er forhåndsinnstilt, velg bare alternativet for å fullføre reparasjonen med ett klikk.

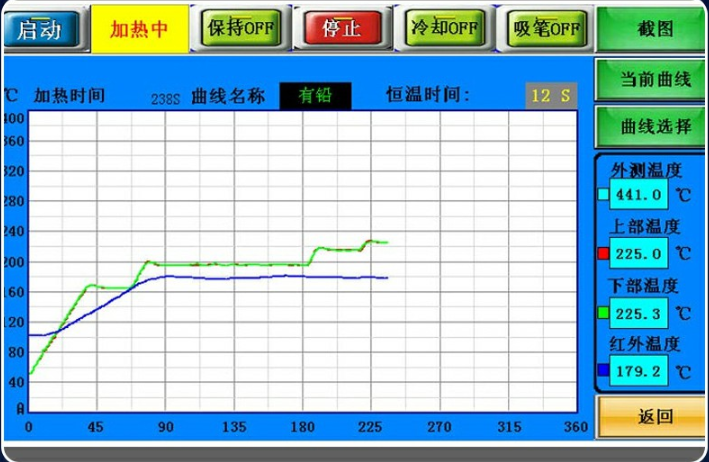

Generer automatisk temperaturkurver og overvåk dem i sanntid.
Intelligent dataanalyse, med hver PID-syklus som varer i bare 32 ms, fanger opp og analyserer temperaturdata med en ultra-høy frekvens og foretar rettidige korrigeringer for å sikre presis temperaturkontroll og vellykket omarbeid ved første forsøk.
