Reballing Station Ir Rework Station Reflow Station

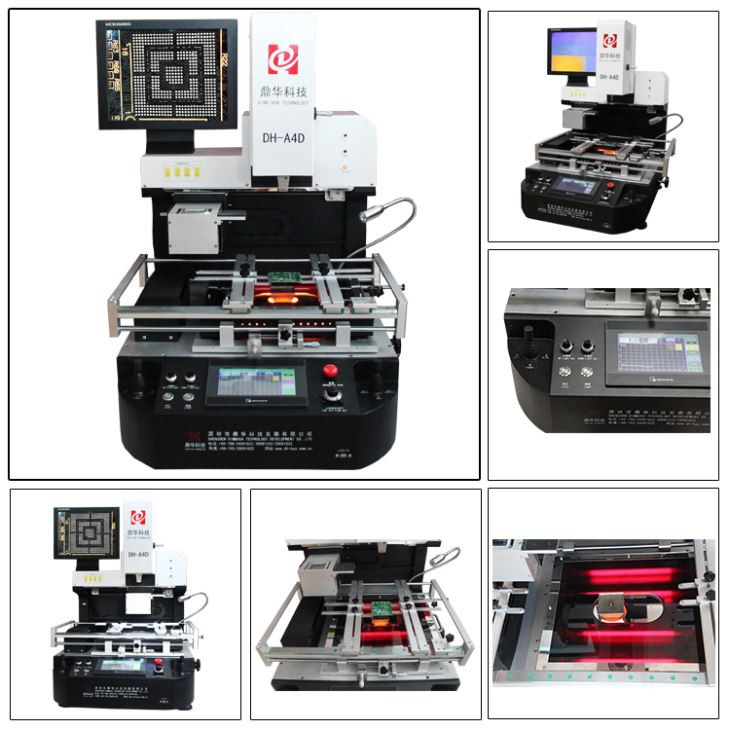

DH-A4D høyteknologisk ende med spesialkvalitetsmontering intelligent optisk justering BGA omarbeidingsstasjon

Spesifikasjon



Total kraft	6800W
Toppvarmer	1200W

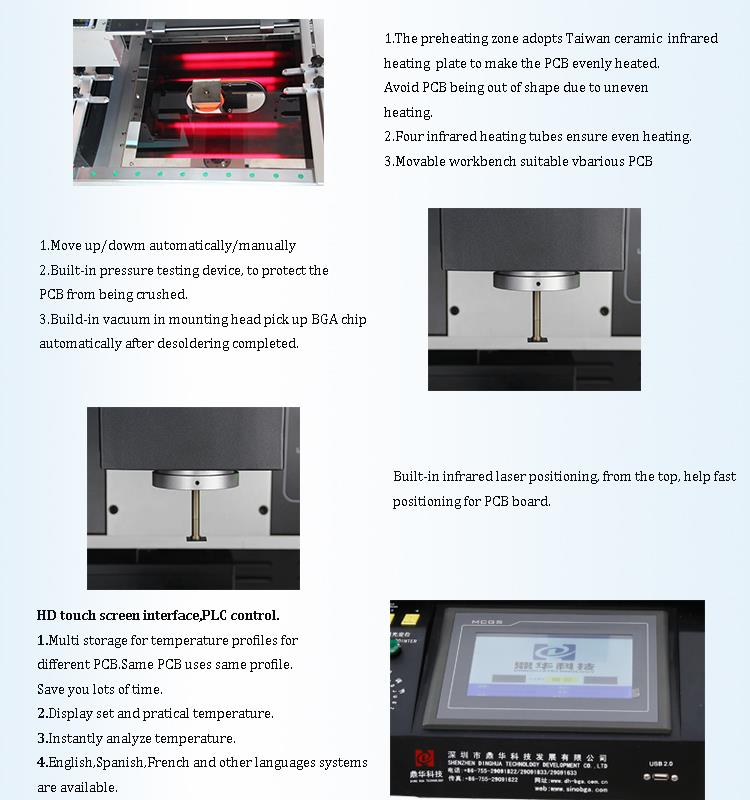

Undervarmer	2. 1200W, 3. tysk IR infrarød varmeovn 4200W
Spenning	AC220V/110V ±10％ 50Hz/60Hz
Driftsmodus	Dobbel joystick-betjening. Helautomatisk posisjonering, lodding, kjøling, integrasjon.

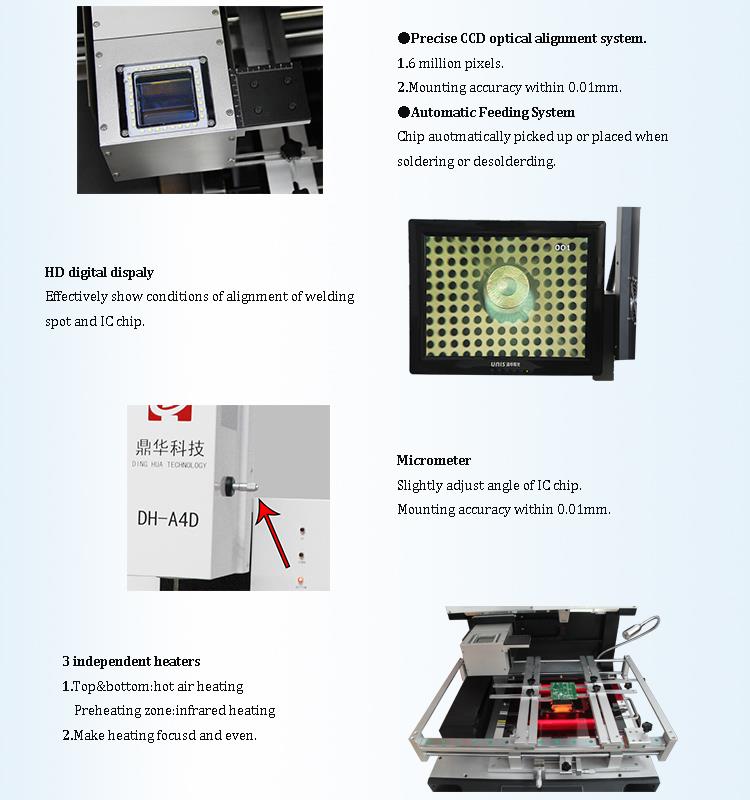

Optisk CCD kameralinse	Automatisk forover/bakover, høyre/venstre eller manuell med joystick
Kameraforstørrelse	2.0 millioner piksler (digital zoom 10X-180X ganger)
Finjustering av arbeidsbenken:	±15 mm fremover/bakover, ±15 mm høyre/venstre
BGA-posisjonering	Laserposisjon, rask og nøyaktig plassering av PCB og BGA
Topp lufthastighet	Kan justeres ved å justere knotten, hindrer bittesmå BGA i bevegelse.
Plassering av PCB	Intelligent posisjonering, PCB kan justeres i X, Y-retning med "5 points support" + V-spor PCB brakett + universalfester.
Temperaturkontroll	K-sensor, tett sløyfe, PLS-kontroll, Servo-driver
Plasseringsnøyaktighet:	±0,01 mm
Temp nøyaktighet	±1 grad
Belysning	Taiwan led arbeidslys, kan justeres i alle vinkler
Lagring av temperaturprofil	50 000 grupper
PCB størrelse	Maks 500×420 mm Min 22×22 mm
BGA-brikke	1x1 - 80x80 mm
Minimum chip-avstand	0.1 mm
Ekstern temperatursensor	4 stk
Dimensjon	790x60x950mm
Nettovekt	95 kg

Søknad

1. Komplett utvalg av omarbeidingsapplikasjoner i mellomstore og store servicesentre, mobil- og radiosystemer planlegger reparasjoner,

2. mobiltelefoner, PDA-er, håndholdte, bærbare datamaskiner, bærbare datamaskiner, bærbart medisinsk utstyr LAN-enheter, nettverksnoder, militære

3. cokommunikasjonsutstyr osv.

2. Gjelder for å reparere alle typer brikker, som BGA, PGA, POP, BQFP, QFN, PLCC, TQFP,TSOP osv. med tinn i bly og blyfritt.

Tjenester

1. Ved forhåndssalg, gratis for demonstrasjon og informasjonskonsultasjoner, på stedet eller via video.
2.Kan gi prosessvideo eller opplæring før forsendelse, etter behov.
3. Ved ettersalg, med en sterk profesjonell teknisk back-up team.

4. Tilby enorme rabatter for massivt ordrevolum eller for gjentatte bestillinger.

5.Garanti: 1 år gratis, og for å motta delerkostnader for de neste årene.

Hvordan fungerer den automatiske BGA-omarbeidingsstasjonen?

FAQ

1. Hva med pakken? Er det trygt under levering?

All mobiltelefon LCD-renovert maskin er pakket trygt, av standard sterk trekartong eller kartongboks med skum inni.

2. Hva er leveringsmåten? Hvor mange dager kommer maskinen til oss?

Vi sender maskinen med DHL, FedEx, UPS, etc (dør til dør-service), rundt 5 dager før den ankommer.

Eller med fly til flyplassen din (dør til flyplasstjeneste), rundt 3 dager før ankomst.

Eller sjøveien til havnen, Minimum CBM-krav: 1 CBM, rundt 30 dager å ankomme.

3. Gir du garantien? Hva med ettersalgstjenesten?

1 års garanti gratis for reservedeler, teknisk støtte hele livet.

Vi har et profesjonelt ettersalgsteam, hvis du har spørsmål, assistentvideoer tilbys også i ettersalgsservice.

4. Denne maskinen er enkel å betjene? hvis jeg ikke har erfaring, kan jeg også betjene den bra?

Leverer du brukerhåndboken og bruksvideoer for å støtte oss?

Ja, maskinene våre er designet for å være enkle å bruke. Normalt vil det ta deg 2-3 timer å lære hvordan du bruker, hvis du er en tekniker,det vil gå mye raskere å lære. Vi vil gi den engelske brukerhåndboken gratis, og operasjonsvideoen er tilgjengelig.

5, Hvis vi kommer til fabrikken din, vil du gi gratis opplæring?

Ja, hjertelig velkommen til å besøke fabrikken vår, vi vil arrangere gratis opplæring for deg.

6. Hva er betalingsmåten?

Vi aksepterer betalingsbetingelsene: Bankoverføring, Western Union, Money Gram, Paypal, etc.

Det er fire grunnleggende typer BGA: PBGA, CBGA, CCGA og TBGA, og bunnen av pakken er vanligvis

koblet tilen loddekule-array som en I/O-utgang. Den typiske avstanden mellom loddekule-arrayene i disse pakkene er

1.0mm, 1.27mm, 1.5mm.

De vanlige blytinnkomponentene i loddekulene er hovedsakelig 63Sn/37Pb og 90Pb/10Sn. Standarder varierer fra selskap tilbedrift. Fra perspektivet til BGA-monteringsteknologi har BGA flere overlegne egenskaper enn QFP-enheter, somgjenspeiles hovedsakelig i at BGA-enheter har mindre strenge krav til monteringsnøyaktighet. Forskyvningen av puten er sommye som 50 %, og posisjonen til enheten kan korrigeres automatisk på grunn av overflatespenningen til loddetinn. Denne situasjonenion har vist seg å være ganske åpenbart ved eksperimenter. For det andre har ikke BGA lenger problemet med pindeformasjon tilsvarendeQFP og andre enheter, og BGA har også bedre koplanaritet enn QFP og andre enheter, og utløpsavstanden er mye størreenn QFP, som kan redusere lodding betydelig. Paste utskriftsfeil fører til problemet med "brodannelse" av loddeforbindelser;

i tillegg har BGA gode elektriske og termiske egenskaper, samt høy sammenkoblingstetthet. Den største ulempenav BGA er at det er vanskelig å oppdage og reparere loddeskjøter, og pålitelighetskravene til loddeskjøter er relativt strenge,som begrenser bruken av BGA-enheter på mange felt.
